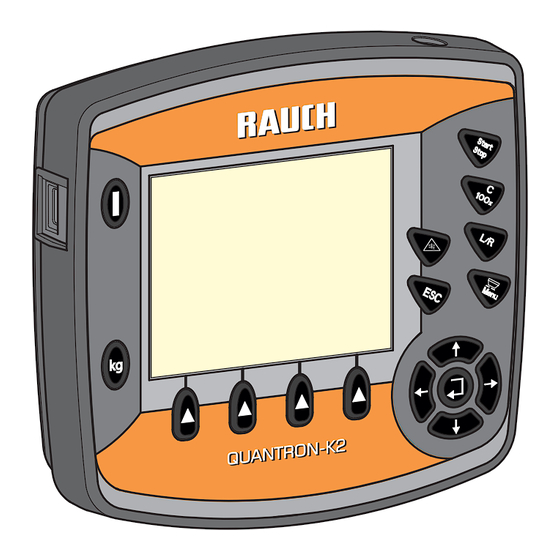

Rauch QUANTRON-K2 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Rauch Anleitungen
  4. Schalttafel
  5. QUANTRON-K2
  6. Betriebsanleitung

Rauch QUANTRON-K2 Betriebsanleitung

Für den winterdienststreuer axeo
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

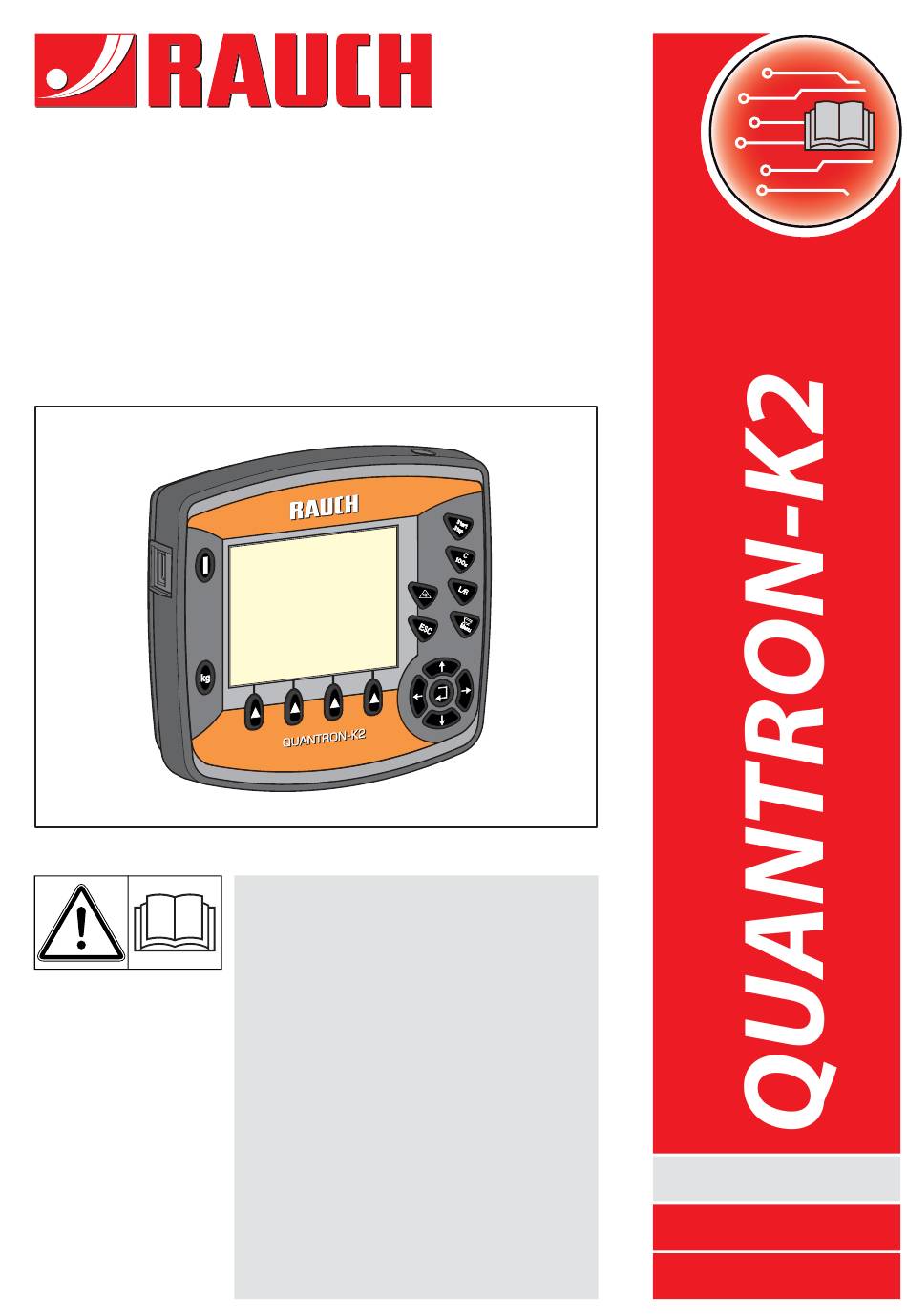

BETRIEBSANLEITUNG
Vor Inbetriebnahme
Vor Inbetriebnahme
sorgfältig lesen!
sorgfältig lesen!
Für künftige Verwendung
Für künftige Verwendung
aufbewahren
aufbewahren
Diese Betriebs-, Montageanleitung ist
Diese Betriebs-, Montageanleitung ist
ein Teil der Maschine. Lieferanten von
ein Teil der Maschine. Lieferanten von
Neu- und Gebrauchtmaschinen sind
Neu- und Gebrauchtmaschinen sind
gehalten, schriftlich zu dokumentieren
gehalten, schriftlich zu dokumentieren
dass die Betriebs-, Montageanleitung
dass die Betriebs-, Montageanleitung
mit der Maschine ausgeliefert und dem
mit der Maschine ausgeliefert und dem
Version 2.00.00
Kunden übergeben wurde.
Kunden übergeben wurde.
Originalbetriebsaleitung
d
5901355-
-de-0120
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rauch QUANTRON-K2

  • Seite 1 BETRIEBSANLEITUNG Vor Inbetriebnahme Vor Inbetriebnahme sorgfältig lesen! sorgfältig lesen! Für künftige Verwendung Für künftige Verwendung aufbewahren aufbewahren Diese Betriebs-, Montageanleitung ist Diese Betriebs-, Montageanleitung ist ein Teil der Maschine. Lieferanten von ein Teil der Maschine. Lieferanten von Neu- und Gebrauchtmaschinen sind Neu- und Gebrauchtmaschinen sind gehalten, schriftlich zu dokumentieren gehalten, schriftlich zu dokumentieren...
  • Seite 2 Vorwort Sehr geehrter Kunde, durch den Kauf der Bedieneinheit QUANTRON-K2 für den Winterdienststreuer AXEO haben Sie Vertrauen in unser Produkt gezeigt. Vielen Dank! Dieses Vertrauen wollen wir rechtfertigen. Sie haben eine leistungsfähige und zuverlässige Bedieneinheit erstanden. Sollten wider Erwarten Probleme auftreten: Unser Kundendienst ist immer für Sie da.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort Benutzerhinweise Zu dieser Betriebsanleitung ..........1 Hinweise zur Darstellung .
  • Seite 4 Inhaltsverzeichnis Bedienung QUANTRON-K2 Bedieneinheit einschalten ......... . . 21 Navigation innerhalb der Menüs.
  • Seite 5 Inhaltsverzeichnis Streubetrieb mit der Bedieneinheit QUANTRON-K2 Mindestmassenstrom..........69 Streubreite während dem Streubetrieb anpassen .
  • Seite 6 Inhaltsverzeichnis...

  • Seite 7: Benutzerhinweise

    Einsatzort der Bedieneinheit (z. B. im Traktor) aufzubewahren. Die Betriebsanleitung ersetzt nicht Ihre Eigenverantwortung als Betreiber und Bediener der Bedieneinheit QUANTRON-K2. Eine Kurzanleitung ist mit der Bedieneinheit QUANTRON-K2 mitgeliefert. Sollte diese nicht im Lieferumfang enthalten sein, wenden Sie sich bitte an uns. Hinweise zur Darstellung 1.2.1...
  • Seite 8 Benutzerhinweise Gefahrenstufen der Warnhinweise Die Gefahrenstufe wird durch das Signalwort gekennzeichnet. Die Gefahrenstu- fen sind wie folgt klassifiziert: n GEFAHR Art und Quelle der Gefahr Dieser Warnhinweis warnt vor einer unmittelbar drohenden Gefahr für die Gesundheit und das Leben von Personen. Die Missachtung dieser Warnhinweise führt zu schwersten Verlet- zungen, auch mit Todesfolge.

  • Seite 9: Anleitungen Und Anweisungen

    Benutzerhinweise 1.2.2 Anleitungen und Anweisungen Vom Bedienungspersonal auszuführende Handlungsschritte sind als nummerier- te Liste dargestellt. 1. Handlungsanweisung Schritt 1 2. Handlungsanweisung Schritt 2 Anleitungen, die nur einen einzigen Schritt umfassen, werden nicht nummeriert. Gleiches gilt für Handlungsschritte, bei denen die Reihenfolge ihrer Durchführung nicht zwingend vorgeschrieben ist.
  • Seite 10 Benutzerhinweise...

  • Seite 11: Aufbau Und Funktion

    Aufbau und Funktion Aufbau und Funktion Übersicht der unterstützten AXEO-Versionen AXEO 2.1 Q  AXEO 2.1 Q-100  AXEO 2.1 Q-100 HC  AXEO 6.1 Q  AXEO 6.1 Q-100  AXEO 6.1 Q-100 HC  AXEO 18.1 Q  AXEO 18.1 Q-200 ...

  • Seite 12: Aufbau Der Bedieneinheit - Übersicht

    Aufbau und Funktion Aufbau der Bedieneinheit - Übersicht Bild 2.1: Bedieneinheit QUANTRON-K2 Bezeichnung Funktion Bedienfeld Bestehend aus Folientasten zur Bedienung des Ge- räts und dem Display zur Anzeige von Betriebsbil- dern. Datenanschluss Serielle Schnittstelle (RS232) mit LH 5000, geeignet zum Anschluss eines Y-RS232-Kabels zur Anbin- dung an ein Fremdterminal.

  • Seite 13: Bedienelemente

    Aufbau und Funktion Bedienelemente Die Bedienung des erfolgt über 17 Folientasten (13 fest definierte und 4 frei be- legbare Folientasten). Bild 2.2: Bedienfeld auf der Vorderseite des Gerätes HINWEIS Die Betriebsanleitung beschreibt die Funktionen der Bedieneinheit QUAN- TRON-K2 ab der Software-Version 2.00.00. Bezeichnung Funktion EIN/AUS...
  • Seite 14 Aufbau und Funktion Bezeichnung Funktion C/100% Löschen einer Eingabe in einem Eingabefeld,  Rücksetzen der Mehrmenge auf 100 %,  Bestätigen von Alarmmeldungen.  Wechsel zwischen den drei Möglichkeiten zur Ver- stellung der Streubreitenbegrenzungsbleche. Links  Rechts  Links + Rechts ...

  • Seite 15: Display

    Aufbau und Funktion Display Das Display zeigt die aktuellen Statusinformationen, Auswahl- und Eingabemög- lichkeiten der Bedieneinheit an. Die wesentlichen Informationen zum Betrieb des Winterdienststreuers werden im Betriebsbild angezeigt. Beschreibung des Betriebsbildes HINWEIS Die genaue Darstellung des Betriebsbildes hängt von den aktuell angewählten Einstellungen ab, siehe Kapitel 4.10.2: Anzeigeauswahl, Seite Bild 2.3:...
  • Seite 16 Aufbau und Funktion Die Symbole und Anzeigen im Beispielsbild haben folgende Bedeutung: Symbol/Anzeige Bedeutung (im dargestellten Beispiel) Position des rech- Momentane Öffnungsstellung des Streubreitenbe- ten Streubreiten- grenzungsblechs rechts, unterteilt in 5 Positionen. begrenzungs- blechs Betriebsart Anzeige der eingestellten Betriebsart (MAN Skala, MAN km/h, AUTO) Dokumentation Das Symbol wird eingeblendet, sobald die Dokumen-...
  • Seite 17 Aufbau und Funktion Symbol/Anzeige Bedeutung (im dargestellten Beispiel) Wurfscheibendreh- Das Symbol zeigt in der Variante HydroControl die zahl aktuelle Wurfscheibendrehzahl an. Streudichte Zeigt die eingestellte Streudichte in Gramm pro Qua- dratmeter (g/m ) an. Streustoff Anzeige des eingestellten Streustoffs. Die Anzeige ist auf 10 Zeichen begrenzt.

  • Seite 18: Strukturelle Menüübersicht

    Aufbau und Funktion Strukturelle Menüübersicht...

  • Seite 19: Anbau Und Installation

    Anbau und Installation Anbau und Installation Anforderungen an den Traktor Überprüfen Sie vor den Anbau der Bedieneinheit, ob Ihr Traktor folgende Anfor- derungen erfüllt: Mindestspannung 11 V; muss immer gewährleistet sein, auch wenn mehrere  Verbraucher gleichzeitig angeschlossen sind (z. B. Klimaanlage, Licht). Die Zapfwellendrehzahl ist auf 540 U/min einstellbar und muss eingehalten ...

  • Seite 20: Steckverbindung 7-Polig

    Anbau und Installation 3.2.2 Steckverbindung 7-polig Über die 7-polige Steckverbindung (DIN 9684-1/ISO 11786) erhält die Bedie- neinheit die Impulse für die aktuelle Fahrgeschwindigkeit. Dazu wird an die Steckverbindung das 7-polige auf 8-polige Kabel (Zubehör) zum Fahrgeschwin- digkeitssensor angeschlossen. [1] PIN 1: tatsächliche Fahrgeschwindigkeit (Radar) [2] PIN 2: theoretische Fahrgeschwindigkeit (z.

  • Seite 21: Bedieneinheit Anschließen

    Anbau und Installation Bedieneinheit anschließen HINWEIS Maschinennummer beachten Die Bedieneinheit QUANTRON-K2 ist werkseitig auf den Winterdienststreuer kalibriert, mit dem sie ausgeliefert wurde. Die Bedieneinheit nur an den zugehörigen Winterdienststreuer anschlie- ßen. Je nach Ausstattung können Sie die Bedieneinheit unterschiedlich an den Win- terdienststreuer anschließen.
  • Seite 22 Anbau und Installation Schematische Anschlussübersicht Standard: km/h Bild 3.3: Schematische Anschlussübersicht QUANTRON-K2 (Standard) [1] Serielle Schnittstelle RS232, 8-polige Steckverbindung [2] 39-poliger Maschinenstecker [3] Aktuatoren Streubreitenbegrenzung (Option EFQ-GT oder EFG-GE) [4] Sensor Halbseitenschieber [5] Aktuator Dosierschieber [6] Sensor Wurfscheibendrehzahl (Option HydroControl)
  • Seite 23 Anbau und Installation Schematische Anschlussübersicht Radsensor: km/h Bild 3.4: Schematische Anschlussübersicht QUANTRON-K2 (Radsensor) [1] Serielle Schnittstelle RS232, 8-polige Steckverbindung [2] Aktuatoren Streubreitenbegrenzung [3] Aktuatoren Streubreitenbegrenzung (Option EFQ-GT oder EFG-GE) [4] Sensor Halbseitenschieber [5] Aktuator Dosierschieber [6] Sensor Wurfscheibendrehzahl (Option HydroControl)
  • Seite 24 [9] SpreadLight (Option) [10] Batterie [11] 3-polige Steckverbindung nach DIN 9680 / ISO 12369 [12] Option: Y-Kabel (V24 RS232-Schnittstelle für Speichermedium) [13] Fahrgeschwindigkeitssensor [14] 7-polige Steckverbindung nach DIN 9684 [15] Option: GPS-Kabel und Empfänger [16] Option: Stromversorgung QUANTRON-K2 über Zündschloss...

  • Seite 25: Vorbereitung Dosierschieber

    Der Winterdienststreuer AXEO Q verfügt über eine elektronische Schieberbetä- tigung zur Einstellung der Streumenge. n VORSICHT Position des Dosierschiebers beachten Die Betätigung des Aktuators durch die QUANTRON-K2 kann den Dosierschieber am Winterdienststreuer AXEO Q beschädigen, wenn der Anschlag falsch positioniert ist.  Anschlag immer bei maximaler Skalenposition festklem- men.
  • Seite 26 Anbau und Installation...

  • Seite 27: Bedienung Quantron-K2

    Streuort unerwartet öffnen. Es besteht Rutsch- und Verlet- zungsgefahr für Personen durch austretenden Streustoff.  Vor der Fahrt zum Streuort die elektronische Bedienein- heit QUANTRON-K2 unbedingt ausschalten. Bedieneinheit einschalten Voraussetzungen: Die Bedieneinheit ist korrekt an den Winterdienststreuer und an den Traktor ...
  • Seite 28 Bedienung QUANTRON-K2 Einschalten: EIN/AUS Schalter betätigen.   Nach wenigen Sekunden erscheint die Startoberfläche der Bedienein- heit.  Kurz darauf zeigt die Bedieneinheit für wenige Sekunden das Aktivie- rungsmenü. Entertaste drücken.   Kurz darauf wird für wenige Sekunden die Start Diagnose angezeigt.

  • Seite 29: Navigation Innerhalb Der Menüs

    Bedienung QUANTRON-K2 Navigation innerhalb der Menüs HINWEIS Sie finden wichtige Hinweise zur Darstellung und Navigation zwischen den Me- nüs im Kapitel 1.2.5: Menühierarchie, Tasten und Navigation, Seite Hauptmenü aufrufen Die Menütaste drücken. Siehe 2.3: Bedienelemente, Seite   Im Display erscheint das Hauptmenü.

  • Seite 30: Tripzähler

    Bedienung QUANTRON-K2 Tripzähler In diesem Menü finden Sie Werte zur geleisteten Streuarbeit. Die kg-Taste an der Bedieneinheit drücken.   Das Menü Tripzähler erscheint. Bild 4.2: Menü Tripzähler Untermenü Bedeutung Beschreibung Anzeige der am Tag geleisteten Werte im Streubetrieb. Seite 25...

  • Seite 31: Tag/Saison

    Bedienung QUANTRON-K2 4.3.1 Tag/Saison In diesen Menüs können Sie die Werte (Menge, Strecke, Fläche) der geleisteten Streuarbeit im entsprechenden Zeitraum Tag und Saison abfragen. Bild 4.3: Menü Tag und Saison Trip-Zähler löschen: 1. Menü Tag bzw. Saison aufrufen.  Das Feld Tripzähler löschen ist im Display markiert.

  • Seite 32: Restmenge Anzeigen

    Bedienung QUANTRON-K2 4.3.2 Restmenge anzeigen Das Menü zeigt die mögliche Fläche (ha) und Strecke (km) an, die mit der Rest- menge noch gestreut werden kann. Beide Anzeigen werden anhand der folgen- den Werte berechnet: Streustoffeinstellungen:  Streudichte (g/m Streubreite (m)
  • Seite 33 ändern. Diese Werten dienen hier lediglich der Information. 5. kg-Taste drücken.  Sie gelangen in das Betriebsbild zurück. Abfrage der Restmenge während der Streuarbeit: Während der Streuarbeit wird die Restmenge ständig neu berechnet und ange- zeigt. Siehe Kapitel 5: Streubetrieb mit der Bedieneinheit QUANTRON-K2, Seite...

  • Seite 34: Hauptmenü

    Bedienung QUANTRON-K2 Hauptmenü Bild 4.5: Hauptmenü QUANTRON-K2 Das Hauptmenü zeigt Ihnen die möglichen Untermenüs an. Untermenü Bedeutung Beschreibung Streustoff Einstel- Einstellungen zu Streustoff und Streube- Seite 29 lungen trieb. Maschinen Einstel- Einstellungen zu Traktor und Winter- Seite 42 lung dienststreuer.

  • Seite 35: Streugut-Einstellungen

    Bedienung QUANTRON-K2 Streugut-Einstellungen In diesem Menü nehmen Sie die Einstellungen zum Streustoff und zum Streube- trieb vor. Menü Hauptmenü > Streuguteinst. aufrufen.  Bild 4.6: Menü Streuguteinstellungen, Seite 1 Bild 4.7: Menü Streuguteinstellungen, Seite 2 HINWEIS Das Untermenü Scheibendrehzahl erscheint im Display nur, wenn die Option HydroControl aktiviert ist.
  • Seite 36 Bedienung QUANTRON-K2 Untermenü Bedeutung/Mögliche Werte Beschreibung Streustoffname Manuelles Eingeben eines Namens für ei- nen neuen Streustoff. Kennlinie Auswahl eines der sechs Streustoff- oder Streustofftypen zur Bestimmung der Mas- senstromkennlinie: Salz fein  Salz grob  Salz feucht  Sand ...

  • Seite 37: Streudichte

    Bedienung QUANTRON-K2 4.5.1 Streudichte Im Untermenü Streudichte können Sie die gewünschte Streudichte für den Streustoff eingeben, der ausgebracht werden soll. 1. Untermenü Streuguteinstellungen > Streudichte aufrufen.  Das Display zeigt die momentan gültige Streudichte. 2. Den neuen Wert mit den Pfeiltasten in das Eingabefeld eingeben: Siehe auch 4.11.2: Eingabe von Werten mithilfe der Cursortasten, Seite...

  • Seite 38: Streubreite

    Bedienung QUANTRON-K2 4.5.2 Streubreite HINWEIS Die Streubreite kann nur einen Wert zwischen 1 und 10 Metern haben. In diesem Menü können Sie die Arbeitsbreite (in Metern) festlegen. 1. Menü Streuguteinstellungen > Streubreite aufrufen.  Im Display erscheint die momentan eingestellte Streubreite.

  • Seite 39: Fließfaktor

    Ist Ihnen der Fließfaktor aus früheren Abdrehproben oder aus der Streutabelle bekannt, können Sie ihn in diesem Menü manuell eingeben. HINWEIS Über das Menü Abdrehprobe kann der Fließfaktor mithilfe der QUANTRON-K2 ermittelt und eingetragen werden. Siehe Kapitel 4.5.5: Abdrehprobe, Seite 35 HINWEIS Die Fließfaktor-Berechnung hängt von der verwendeten Betriebsart ab.

  • Seite 40: Scheibendrehzahl (Option Hydrocontrol)

    Im Untermenü Scheibendrehzahl können Sie die Wurfscheibendrehzahl einge- ben. HINWEIS Wenn die Funktion Streubreite AUTO aktiv ist, ermittelt die Bedieneinheit QUANTRON-K2 die Scheibendrehzahl in Abhängigkeit von dem ausgewählten Streustoff und von der Arbeitsbreite. Wenn die Funktion Streubreite AUTO deaktiviert ist, müssen Sie die Schei- bendrehzahl manuell eingeben.

  • Seite 41: Abdrehprobe

    Bedienung QUANTRON-K2 4.5.5 Abdrehprobe In diesem Menü ermitteln Sie den Fließfaktor auf Basis einer Abdrehprobe und speichern ihn in der Bedieneinheit. n WARNUNG Verletzungsgefahr beim Durchführen der Abdrehprobe Drehende Maschinenteile, die verfahrende Streubreitenbegren- zung und austretende Streustoffe können zu Verletzungen führen.
  • Seite 42 Bedienung QUANTRON-K2 HINWEIS Sie können die Abdrehprobenzeit jederzeit durch Betätigung der ESC-Taste ab- brechen. Der Dosierschieber schließt und das Display zeigt das Menü Streugu- teinstellungen. Bild 4.8: Betriebsbild Abdrehprobe durchführen [1] Anzeige der seit dem Start der Abdrehprobe vergangenen Zeit HINWEIS Für die Genauigkeit des Ergebnisses spielt die Abdrehprobenzeit keine Rolle.
  • Seite 43 Bedienung QUANTRON-K2 gen). 7. Gewicht der abgedrehten Menge eingeben. Siehe Kapitel 4.11.2: Eingabe von Werten mithilfe der Cursortasten, Seite 8. Entertaste drücken.  Der neue Wert ist in der Bedieneinheit gespeichert.  Das Display zeigt das Fenster Fließfaktor Berechnung. Bild 4.9: Fenster Fließfaktor Berechnung...

  • Seite 44: Halbseitenschieber

    Bedienung QUANTRON-K2 4.5.6 Halbseitenschieber Ist die Funktion Streubreiten AUTO deaktiviert, können Sie im Untermenü Halbseitenschieber den Wert für die Positionierung des Halbseitenschiebers manuell eingeben. Die Positionierung erfolgt in 0,5er-Schritten, aber in der Eingabe sind hinter dem Komma Werte zwischen 0 und 9 möglich. Wird ein Wert größer als 5,0 eingege- ben, erscheint eine Fehlermeldung und der vorherige Wert bleibt erhalten.

  • Seite 45: Streudichte

     Die Bedieneinheit übernimmt die Schrittweite der ausgewählten Streu- dichte automatisch.  Das Display zeigt das Menü Streuguteinstellungen. Während des Streubetriebs können Sie im Betriebsbild durch Drücken der Funk- tiontaste F3 und F4 die Streudichte anpassen. Siehe auch 5: Streubetrieb mit der Bedieneinheit QUANTRON-K2, Seite 69 ...

  • Seite 46: Streustoffliste

    Bedienung QUANTRON-K2 4.5.8 Streustoffliste In diesen Menüs können Sie sich Streustofflisten anlegen und verwalten. HINWEIS Die Auswahl einer Streutstoffliste hat Auswirkungen auf die Streustoff-Einstel- lungen, an der Bedieneinheit und dem Winterdienststreuer. Die Einstellung der Ausbringmenge bleibt unbeeinflusst. Neue Streustoffliste anlegen Sie haben die Möglichkeit, bis zu 30 Streutabellen in der Bedieneinheit anzule-...
  • Seite 47 Bedienung QUANTRON-K2 9. Parameter der Streustoffliste bearbeiten. Siehe Kapitel 4.5: Streugut-Einstellungen, Seite Eine Streustoffliste auswählen: 1. Menü Streustoff Einstellungen > Streustoffliste aufrufen. 2. Gewünschte Streustoffliste markieren. 3. Entertaste drücken.  Das Display zeigt das Auswahlfenster. 4. Option Element öffnen... markieren.

  • Seite 48: Maschinen-Einstellungen

    Bedienung QUANTRON-K2 Maschinen-Einstellungen In diesem Menü nehmen Sie die Einstellungen zum Traktor und zur Maschine vor. Menü Maschineneinstellungen aufrufen.  Bild 4.11: Menü Maschinen-Einstellungen Untermenü Bedeutung Beschreibung Traktorkalibrierung Festlegung oder Kalibrierung des Ge- Seite 43 schwindigkeitssignals. AUTO / MAN Betrieb Festlegung der Betriebsart Automatik Seite 46 oder Manuell.

  • Seite 49: Geschwindigkeitskalibrierung

    Die Maschine möglichst nur zur Hälfte befüllen.  Geschwindigkeitseinstellungen aufrufen: In der Bedieneinheit QUANTRON-K2 können bis zu 4 verschiedene Profile für Art und Anzahl der Impulse gespeichert werden. Sie können diesen Profilen Na- men zuordnen (z. B. Traktorname). Prüfen Sie vor der Streuarbeit, ob das richtige Profil in der Bedieneinheit aufge- rufen ist.
  • Seite 50 Bedienung QUANTRON-K2 Geschwindigkeitssignal neu kalibrieren: Sie können entweder ein bereits bestehendes Profil überschreiben oder einen leeren Speicherplatz mit einem Profil belegen. 1. Im Menü Traktor (km/h) den gewünschten Speicherplatz mit der darunter lie- genden Funktionstaste markieren. 2. Feld Neu kalibrieren markieren.
  • Seite 51 Bedienung QUANTRON-K2 Im Folgenden müssen Sie noch die Anzahl der Impulse des Geschwindigkeitssi- gnals festlegen. Ist Ihnen die genaue Impulsanzahl bekannt, können Sie sie di- rekt eingeben: 8. Menüeintrag Traktor (km/h) > Neu Kalibrieren aufrufen. 9. Menüeintrag Imp/100 m [3] markieren.

  • Seite 52: Auto/Man Betrieb

    [1] Dosierschiebereinstellung für den manuellen Betrieb [2] Einstellung Fahrgeschwindigkeit für den manuellen Betrieb [3] Auswahl automatischer Betrieb Betriebsart auswählen 1. Bedieneinheit QUANTRON-K2 einschalten. 2. Menü Maschinen-Einstellungen > AUTO/MAN Betrieb aufrufen. 3. Gewünschten Menüeintrag markieren. 4. Entertaste drücken. 5. Anweisungen am Bildschirm folgen.

  • Seite 53: Sonderstreuen (+%)

    Bedienung QUANTRON-K2 4.6.3 Sonderstreuen (+%) Über das Untermenü Sonderstreuen (+%) können Sie für die normale Streuart eine prozentuale Mengenänderung festlegen. Die Basis ist der voreingestellte Wert der Streudichte.  100 % Sonderstreudichte entsprechen einer Verdopplung der eingestellten  Streudichte. HINWEIS Während des Betriebs können Sie mit der Taste Sonderstreuen jederzeit die...

  • Seite 54: Gestänge (Option)

    Bedienung QUANTRON-K2 4.6.4 Gestänge (Option) HINWEIS Das Untermenü Gestänge ist aktiv, wenn nur 1 Aktuator angeschlossen ist. Im Untermenü Gestänge geben Sie ein, an welcher Position der Aktuator an den Streubreitenbegrenzungsblechen angebaut ist. HINWEIS Anhand der Festlegung im Untermenü Gestänge zeigt das Display die aktuelle Position der Streubreitenbegrenzungsbleche neben dem Streuer an.
  • Seite 55 Bedienung QUANTRON-K2 Bild 4.16: Simulierte Geschwindigkeit Simulierte Geschwindigkeit festlegen: HINWEIS Die Werkseinstellung für die simulierte Geschwindigkeit ist 0,0 km/h! 1. Untermenü Maschineneinstellungen > Simulierte Geschwindigkeit aufru- fen. 2. Geschwindigkeit eintragen, die simuliert werden soll. Die Eingabe von Werten in die Bedieneinheit ist in Kapitel 4.11.2: Eingabe...

  • Seite 56: Streubreite Auto

    Bedienung QUANTRON-K2 4.6.6 Streubreite AUTO Durch Aktivieren der Funktion Streubreite AUTO haben Sie die Möglichkeit, dass sich beim Einstellen der Arbeitsbreite die Position des Dosierschiebers, die Position des Halbseitenschiebers und die Wurfscheibendrehzahl (Option Hydro- Control) automatisch anpassen. Der Halbseitenschieber hat dabei drei vordefinierte Positionen: Position 0: Halbseitenschieber ist geöffnet...

  • Seite 57: Arbeitsscheinwerfer (Spreadlight)

    Bedienung QUANTRON-K2 Arbeitsscheinwerfer (SpreadLight) In diesem Menü können Sie die Funktion SpreadLight aktivieren, und das Streu- bild auch im Nachtbetrieb überwachen. Bild 4.17: Menü SpreadLight [1] Ausschaltdauer [2] Arbeitsscheinwerfer einschalten [3] Automatik aktivieren Für die Funktion SpreadLight gibt es 2 Modi:...
  • Seite 58 Bedienung QUANTRON-K2 SpreadLight AUTO Im Automatikmodus schalten die Arbeitsscheinwerfer ein, sobald sich der Dosier- schieber öffnet und der Streuvorgang startet. 1. Menü Hauptmenü > SpreadLight aufrufen. 2. Den Menüeintrag SpreadLight AUTO [3] wählen. 3. Entertaste drücken.  Im Display wird ein Haken angezeigt.

  • Seite 59: Schnellentleerung

    Sie das Menü Schnellentleerung anwählen. Darüber empfehlen wir, vor dem Einlagern der Maschine, Dosierschieber über die Schnellentleerung komplett zu öffnen und in diesem Zustand die Bedienein- heit QUANTRON-K2 auszuschalten. So verhindern Sie Feuchtigkeitsansamm- lungen im Behälter. HINWEIS Stellen Sie vor Beginn der Schnellentleerung sicher, dass alle Voraussetzun- gen erfüllt sind.

  • Seite 60: Dokumentation

    Bedienung QUANTRON-K2 Dokumentation Im Menü Dokumentation können Sie bis zu 200 Dateien anlegen und verwalten. Menü Hauptmenü > Dokumentation aufrufen.  Bild 4.19: Menü Dokumentation [1] Anzeige Seitenzahl [2] Anzeige mit Werten gefüllte Dokumentation [3] Anzeige aktive Dokumentation [4] Dokumentationsname [5] Funktionstaste F3: Dokumentation löschen...

  • Seite 61: Aufnahme Starten

    Bedienung QUANTRON-K2 4.9.2 Aufnahme starten Bild 4.20: Anzeige der aktuellen Dokumentation [1] Anzeige der Seitenzahl [2] Namensfeld Dokumentation [3] Wertefelder [4] Anzeigen Startzeit/-datum [5] Anzeigen Stoppzeit/-datum [6] Namensfeld Streustoff [7] Namensfeld Streustoffhersteller [8] Funktionstaste Starten [9] Funktionstaste Stoppen [10] Anzeige Speicherplatz...

  • Seite 62: Aufnahme Stoppen

    [1] Aufnahmesymbol 4.9.3 Aufnahme stoppen 1. Im Menü Dokumentation die 1. Seite der aktiven Dokumentation aufrufen. 2. Funktionstaste F2 unter dem Stoppen-Symbol drücken.  Die Aufzeichnung ist beendet. 4.9.4 Dokumentationen löschen Die Bedieneinheit QUANTRON-K2 ermöglicht das Löschen der aufgenommenen Dokumentationen.
  • Seite 63 Bedienung QUANTRON-K2 HINWEIS Es wird nur der Inhalt der Dokumentationen gelöscht, der Dokumentationsname wird weiter im Namensfeld angezeigt! Dokumentationen löschen 1. Menü Dokumentation aufrufen. 2. Eine Dokumentation in der Liste auswählen. 3. Funktionstaste F3 unter dem Symbol Löschen drücken (Siehe Bild 4.19).

  • Seite 64: System / Test

    Bedienung QUANTRON-K2 4.10 System / Test In diesem Menü nehmen Sie die System- und Testeinstellungen zur Bedienein- heit vor. Menü Hauptmenü > System / Test aufrufen.  Bild 4.22: Menü System / Test Untermenü Bedeutung Beschreibung Helligkeit Einstellung Displayanzeige (Hel- Veränderung der Einstel-...
  • Seite 65 Bedienung QUANTRON-K2 Untermenü Bedeutung Beschreibung Uhrzeit Einstellung aktueller Uhrzeit. Auswahl und Veränderung der Einstellung mit den - Pfeiltasten Bestätigung mit Entertaste Datenübertra- Menü für den Datenaustausch Seite 64 gung und serielle Protokolle Gesamtdaten- Anzeige/Löschen aller Zähler- Zum Löschen der Gesamt- zähler...

  • Seite 66: Sprache Einstellen

    Bedienung QUANTRON-K2 4.10.1 Sprache einstellen In der Bedieneinheit QUANTRON-K2 sind verschiedene Sprachen verfügbar. Die Sprache für Ihr Landesgebiet ist werkseitig voreingestellt. 1. Menü System / Test > Sprache - Language aufrufen.  Das Display zeigt die erste Seite. Bild 4.23: Untermenü Sprache, Seite 1 2.

  • Seite 67: Anzeigeauswahl

    Bedienung QUANTRON-K2 4.10.2 Anzeigeauswahl Die Anzeigefelder im Betriebsbild der Bedieneinheit können Sie individuell an- passen. Sie können die zwei Anzeigefelder wahlweise mit folgenden Werten be- legen: Fahrgeschwindigkeit  Fließfaktor (FF)  Uhrzeit  ha Trip  kg Trip  km Trip ...

  • Seite 68: Test/Diagnose

    Bedienung QUANTRON-K2 4.10.3 Test/Diagnose Im Menü Test/Diagnose können Sie die Funktion einiger Sensoren/Aktuatoren überwachen und prüfen. HINWEIS Dieses Menü dient lediglich der Information. Die Liste der Sensoren hängt von der Ausrüstung der Maschine ab. Bild 4.25: Menü Test/Diagnose Untermenü Bedeutung...
  • Seite 69 Bedienung QUANTRON-K2 Untermenü Bedeutung Beschreibung HydroControl Test und Überprüfung der Funktion HydroControl SpreadLight Test und Überprüfung der Funktion SpreadLight Beispiel Test/Diagnose Schieber n VORSICHT Verletzungsgefahr durch sich bewegende Maschinenteile. Während der Tests können sich Maschinenteile automatisch bewegen.  Vor den Tests sicherstellen, dass sich keine Personen im Bereich der Maschine befinden.

  • Seite 70: Datenübertragung

    Bedienung QUANTRON-K2 4.10.4 Datenübertragung Die Datenübertragung erfolgt über das Datenprotokoll LH5000. Bild 4.27: Menü Datenübertragung LH5000: Serielle Kommunikation z. B. Streuen mit Applikationskarten...

  • Seite 71: Gesamtdatenzähler

    Bedienung QUANTRON-K2 4.10.5 Gesamtdatenzähler In diesem Menü werden alle Zählerstände des Streuers angezeigt. gestreute Menge in kg  gestreute Fläche in ha und m²  Streuzeit in h  gefahrene Strecke in km  HINWEIS Dieses Menü dient lediglich der Information.

  • Seite 72: Sonderfunktionen

    Bedienung QUANTRON-K2 4.11 Sonderfunktionen 4.11.1 Texteingabe In einigen Menüs können Sie frei editierbaren Text eingeben. Bild 4.28: Menü Texteingabe [1] Eingabefeld [2] Zeichenfeld, Anzeige der zur Verfügung stehenden Zeichen (sprachabhängig) [3] Funktionstasten zur Navigation im Eingabefeld Text eingeben: 1. Aus dem übergeordneten Menü in das Menü Texteingabe wechseln.
  • Seite 73 Bedienung QUANTRON-K2 Zeichen überschreiben: Sie können ein einzelnes Zeichen durch ein anderes Zeichen ersetzen. 1. Cursor mithilfe der Funktionstasten F1 und F2 an die Position des zu lö- schenden Zeichens im Eingabefeld bewegen. 2. Mithilfe der Pfeiltasten das zu schreibende Zeichen im Zeichenfeld markie- ren.

  • Seite 74: Eingabe Von Werten Mithilfe Der Cursortasten

    Bedienung QUANTRON-K2 4.11.2 Eingabe von Werten mithilfe der Cursortasten In einigen Menüs können Sie Zahlenwerte eingeben. Bild 4.29: Zahlenwerteingabe (Beispiel Streudichte) [1] Eingabefeld Voraussetzung: Sie befinden sich in bereits in dem Menü, in dem Sie die Zahlenwerteingabe vor- nehmen. 1. Den Cursor mithilfe der waagerechten Pfeiltasten an die Position des zu schreibenden Zahlenwertes im Eingabefeld bewegen.

  • Seite 75: Streubetrieb Mit Der Bedieneinheit Quantron-K2

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 Streubetrieb mit der Bedieneinheit QUANTRON-K2 Die Bedieneinheit QUANTRON-K2 unterstützt Sie bei der Einstellung der Ma- schine vor der Arbeit. Während der Streuarbeit sind ebenfalls Funktionen der Be- dieneinheit im Hintergrund aktiv. Damit können Sie die Qualität der Streustoffverteilung überprüfen.
  • Seite 76 Streubetrieb mit der Bedieneinheit QUANTRON-K2 Beispiel: Um oberhalb des Mindestmassenstroms von 5 kg/min zu arbeiten, müssen beispielsweise folgende Werte eingestellt sein: 25 g/m x 4 m x 5 km/h = 8,33 kg/min HINWEIS Wollen Sie für den Mindestmassenstrom einen anderen Wert als 5 kg/min ein- gestellt haben, kontaktieren Sie Ihren Händler oder den Hersteller.

  • Seite 77: Streubreite Während Dem Streubetrieb Anpassen

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 Streubreite während dem Streubetrieb anpassen Die Streubreitenbegrenzung ermöglicht durch die verschiedenen Stellungen Streubreiten von 1 m bis 10 m bei einer Anbauhöhe von ca. 55 cm (siehe Be- triebsanleitung des Winterdienststreuers AXEO). Abhängig von der Ausstattung Ihrer Maschine ist die Streubreite in unterschied- lichen Varianten einstellbar.
  • Seite 78 Streubetrieb mit der Bedieneinheit QUANTRON-K2 Mit Gestänge (Streubreite AUTO deaktiviert) Der Aktuator ist über das optional erhältliche Gestänge mit beiden Seiten der Streubreitenbrgrenzungsbleche verbunden. Die Ausführung ermöglicht die sym- metrische Anpassung der Streubreite. Bild 5.3: Streubreite mit einem Gestänge anpassen...

  • Seite 79: Winterdienstreuer Mit Zwei Aktuatoren Für Die Streubreitenbegrenzung (Streubreite Auto Deaktiviert)

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 5.2.2 Winterdienstreuer mit zwei Aktuatoren für die Streubreitenbegrenzung (Streubreite AUTO deaktiviert) Die Option mit 2 montierten Aktuatoren ermöglicht die Umstellung von einem symmetrischen auf ein asymmetrisches Streubild während der Fahrt. 1. Mit der L/R Taste die gewünschte Funktion für die Streubreitenbegrenzung auswählen.
  • Seite 80 Streubetrieb mit der Bedieneinheit QUANTRON-K2 Um ein symmetrisches Streubild wieder zu erstellen, gehen Sie wie folgt vor. 1. Gewünschte Verstellfunktion mit der L/R Taste auswählen. 2. Linke oder rechte Seite mit den Funktionstasten F1 bzw. F2 auf die gleiche Position bringen.

  • Seite 81: Winterdienststreuer Mit Zwei Aktuatoren Für Die Streubreitenbegrenzung Und Aktuator Für Den Halbseitenschieber (Streubreiten Auto Deaktiviert)

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 5.2.3 Winterdienststreuer mit zwei Aktuatoren für die Streubreitenbegrenzung und Ak- tuator für den Halbseitenschieber (Streubreiten AUTO deaktiviert) Die Option mit 2 montierten Aktuatoren für die Streubreitenbegrenzung und Ak- tuator für den Halbseitenschieber ermöglicht die Umstellung von einem symme- trischen auf ein asymmetrisches Streubild mit Anpassung der Ausbringmenge während der Fahrt.
  • Seite 82 Streubetrieb mit der Bedieneinheit QUANTRON-K2 Um wieder ein symmetrisches Streubild zu erstellen, gehen Sie wie folgt vor. 1. Gewünschte Verstellfunktion mit der L/R Taste auswählen. 2. Linke oder rechte Seite mit den Funktionstasten F1 bzw. F2 auf die gleiche Position bringen.

  • Seite 83: Streubreite Mit Der Funktion Streubreite Auto Anpassen

    L/R Taste mehrmals drücken bis das Display die Symbole [1] für die Verstel-  lung der Arbeitsbreite zeigt. Bei der Verstellung der Arbeitsbreite [5] durch die Funktionstasten F1 und F2 [1] stellt die Bedieneinheit QUANTRON-K2 die Position des Dosierschiebers [4] (ab- hängig von Fahrgeschwindigkeit) sowie die Streubreitenbregrenzungsbleche [3] automatisch an.

  • Seite 84: Streubreite Mit Der Funktion Streubreite Auto Und Aktuator Für Den

    Arbeitsbreite verstellen (aktivierte Streubreite AUTO Funktion) Bei der Verstellung der Streubreitenbegrenzung [3] durch die Funktionstasten F1 und F2 [1] stellt die Bedieneinheit QUANTRON-K2 die Scheibendrehzahl [2], die Position des Dosierschiebers [4] (abhängig von der Fahrgeschwindigkeit) sowie die Position des Halbseitenschiebers [5] automatisch ein.

  • Seite 85: Streuen Mit Betriebsart Auto Km/H

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 Streuen mit Betriebsart AUTO km/h In der Betriebsart AUTO km/h steuert die Bedieneinheit automatisch die Position des Dosierschiebers auf Basis des Geschwindigkeitssignals. 1. Bedieneinheit QUANTRON-K2 einschalten. 2. Streuguteinstellungen vornehmen: Streudichte (g/m²)  Streubreite (m) ...

  • Seite 86: Streuen Mit Betriebsart Man Km/H

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 Streuen mit Betriebsart MAN km/h Sie arbeiten in der Betriebsart MAN km/h wenn kein Geschwindigkeitssignal vor- liegt. 1. Bedieneinheit QUANTRON-K2 einschalten. 2. Menü Maschineneinstellungen > AUTO/MAN Betrieb aufrufen. 3. Menüeintrag MAN km/h markieren. 4. Entertaste drücken.

  • Seite 87: Streuen Mit Betriebsart Man Skala

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 Streuen mit Betriebsart MAN Skala In der Betriebsart MAN Skala können Sie während des Streubetriebs die Dosier- schieberöffnung manuell verändern. Voraussetzung: Der Dosierschieber ist geöffnet (Aktivierung über die Start/Stop-Taste).  Bild 5.10: Betriebsbild MAN Skala [1] Anzeige aktuelle Skalenposition Dosierschieber 1.

  • Seite 88: Streuen Mit Der Funktion Sonderstreuen

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 Streuen mit der Funktion Sonderstreuen Zur Einstellung der prozentualen Mengenänderung Kapitel  4.6.3: Sonderstreuen (+%), Seite 47 beachten. 1. In das Betriebsbild wechseln. Siehe 4.2: Navigation innerhalb der Menüs, Seite 2. Während der Streufahrt Taste Sonderstreuen gedrückt halten.

  • Seite 89: Streuen Mit Simulierter Geschwindigkeit

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 Streuen mit simulierter Geschwindigkeit HINWEIS Sie können die simulierte Geschwindigkeit nur bei Stillstand des Traktors akti- vieren. Bild 5.12: Simulierte Geschwindigkeit 1. In das Betriebsbild wechseln. Siehe 4.2: Navigation innerhalb der Menüs, Seite 23 2. Im Stand die Taste Sonderstreuen einmal drücken.

  • Seite 90: Streudichte Anpassen

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 Streudichte anpassen Während des Streubetriebs können Sie im Betriebsbild durch Drücken der Funk- tiontaste F3 und F4 die Streudichte anpassen. Voraussetzung Sie haben im Untermenü Streuguteinstellungen > Streudichte +/- die ge-  wünschten Schrittweite eingestellt. Siehe 4.5.7: Streudichte +/-, Seite...

  • Seite 91: Scheibendrehzahl Anpassen (Nur Hydrocontrol)

    Streubetrieb mit der Bedieneinheit QUANTRON-K2 5.10 Scheibendrehzahl anpassen (nur HydroControl) HINWEIS Die Drehzahlanpassung ist nur bei deaktivierter Streubreite AUTO möglich! Bild 5.14: Scheibendrehzahl anpassen 1. L/R Taste drücken bis das Display die Funktion Drehzahl +/- über die Funk- tionstasten F1/F2 zeigt.
  • Seite 92 Streubetrieb mit der Bedieneinheit QUANTRON-K2...

  • Seite 93: Alarmmeldungen Und Mögliche Ursachen

    Alarmmeldungen und mögliche Ursachen Alarmmeldungen und mögliche Ursachen Auf dem Display der Bedieneinheit QUANTRON-K2 können verschiedene Alarm- meldungen angezeigt werden. Bedeutung der Alarmmeldungen Meldung im Display Bedeutung Mögliche Ursache  Fehler an Dosiereinrichtung, Der Aktuator für die Dosiereinrichtung anhalten ! kann den anzufahrenden Sollwert nicht erreichen.
  • Seite 94 Alarmmeldungen und mögliche Ursachen Meldung im Display Bedeutung Mögliche Ursache  Fliessfaktor liegt ausserhalb Hinweis auf den Wertebereich des Fließ- der Grenzen faktors. Eingegebener Wert liegt außerhalb der  Anhaltswerte. Fehler bei der Datenübertra- Bei der Datenübertragung auf die Bedie- gung.

  • Seite 95: Störung/Alarm Beseitigen

    Alarmmeldungen und mögliche Ursachen Störung/Alarm beseitigen 6.2.1 Alarmmeldung quittieren Eine Alarmmeldung wird im Display hervorgehoben und mit einem Warnsymbol versehen angezeigt. Bild 6.1: Alarmmeldung (Beispiel Streubreitenbegrenzung) Alarmmeldung quittieren: 1. Beseitigen Sie die Ursache der Alarmmeldung. Beachten Sie dazu die Bedienungsanleitung des Winterdienststreuers und den Abschnitt 6.1: Bedeutung der Alarmmeldungen, Seite 2.
  • Seite 96 Alarmmeldungen und mögliche Ursachen...

  • Seite 97: Sonderausstattung/Optionen

    Sonderausstattung/Optionen Sonderausstattung/Optionen Darstellung Benennung GPS-Kabel und Empfänger Universalhalterung Fahrgeschwindigkeitssensor Teilesatz Lochscheibe (Ergänzung Fahrge- schwindigkeitssensor) Verlängerungskabel 4,5 m...
  • Seite 98 Sonderausstattung/Optionen...

  • Seite 99: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Dokumentation 28, 54 Anzeige am Betriebsbild 10 Abdrehprobe 30, 35–37 Dosierschieber Fließfaktor berechnen 36 Geschwindigkeit 35 Anzeige am Betriebsbild 10 HydroControl 35 Position 10 Testpunkte 62–63 Anschluss 13, 15 Vorbereitung 19 Beispiel 16–18 Dünger Einstellungen Geschwindigkeit 14 Steckdose 13 Streutabelle 41 Stromversorgung 13 Anzeigeauswahl...
  • Seite 100 Stichwortverzeichnis HydroControl Software 11, 29, 62 Abdrehprobe 35 Version 21 Drehzahl 50 Sonderfunktionen Scheibendrehzahl 32, 34, 38, 42 Texteingabe 67 Werteingabe 68 Sonderstreuen 7, 42 Kalibrierung anpassen 47 Anzeige am Betriebsbild 10 Spannung Maschinen Einstellungen Sprache 58, 60 Betriebsart 42, 46 Drehzahl 50 SpreadLight Gestänge 42, 48...
  • Seite 101 Stichwortverzeichnis Streustoff Texteingabe Kennlinie 30 löschen 67 Name 11, 30 Traktor Streustoffliste 30, 40 Anforderung 13 Streutabelle Trip-Zähler anlegen 41 Restmenge 24 Tag/Saison 25 Stromversorgung System/Test 28, 58, 60, 62 Anzeigeauswahl 58, 61 Uhrzeit Datenübertragung 58 Datum 58 Gesamtdatenzähler 58 Warnhinweise Helligkeit 58 Bedeutung 1...
  • Seite 102 Stichwortverzeichnis...

  • Seite 103: Garantie Und Gewährleistung

    Garantiezeit nicht. Transportfehler sind keine Werksfehler und fallen deshalb nicht unter die Gewährleistungspflicht des Herstellers. Ein Anspruch auf Ersatz von Schäden, die nicht an den RAUCH-Geräten  selbst entstanden sind, ist ausgeschlossen. Hierzu gehört auch, dass eine Haftung für Folgeschäden aufgrund von Streufehlern ausgeschlossen ist.
