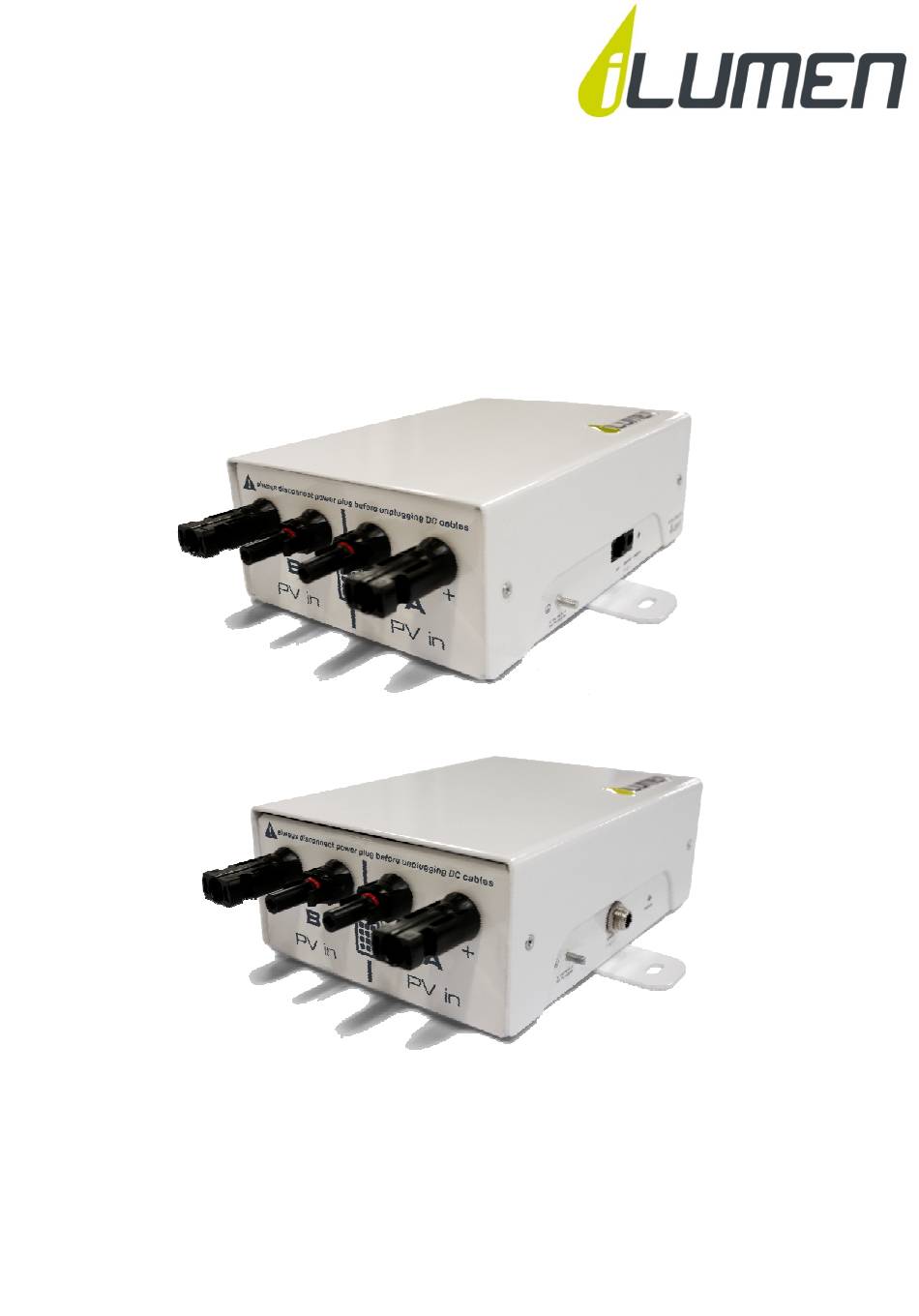

- Seite 1 ILUMEN-PID-LÖSUNG LÖSUNG ILUMEN PIDBOX MINI MONTAGEANLEITUNG INNEN AUSSEN Ilumen PIDbox mini – Version 2.0 2.0 -DE...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang ................................5 Produktbeschreibung ............................. 5 Montage ..................................6 Anforderungen an den Montageort ......................6 Montage der Ilumen PIDbox mini mithilfe der Wandhalterungen ..........6 Elektrische Anschlüsse ............................7 Erdungsanschluss ............................7 Überspannungsschutz ..........................8 Anschlüsse der Solarzellengruppe und des Wechselrichters (MPPT)........8 Verteilerkabel verwenden .......................... - Seite 3 Ilumen Inbetriebnahme der Ilumen-PID-Lösung ..................16 Zusammenfassung der Montage ........................17 Außerbetriebnahme der Ilumen-PID-Lösung ................... 19 Demontage der PIDbox mini ........................19 Verpacken der PIDbox mini........................19 Entsorgen der PIDbox mini ........................19 Fehlersuche ................................. 20 10.1 Störungen ................................ 20 10.2...
-
Seite 4: Informationen Zu Diesem Handbuch
ERWENDUNG Die Ilumen PIDbox mini legt eine Spannung an PV Die Ilumen PIDbox mini legt eine Spannung an PV-Module gegenüber Erde an. Das Gerät darf Module gegenüber Erde an. Das Gerät darf erst nach Abschluss der Montage nach den Anweisungen in diesem Handbuch eingeschaltet... -
Seite 5: Qualifikationen Von Fachkundigen Personen
Der Strom der Solarzellenstränge läuft durch die PIDbox, wobei er auf der Seite „PV ei er auf der Seite „PV in“ eintritt und auf der anderen Seite „Inv. out“ austritt. Dies bedeutet, dass die Ilumen PIDbox in“ eintritt und auf der anderen Seite „Inv. out“ austritt. Dies bedeutet, dass die Ilumen PIDbox in“... -
Seite 6: Montage
Idealerweise sollte sie auf einer ebenen Fläche aufgestellt werden. Spezielle Gummifüße werden. Spezielle Gummifüße können unter der PIDbox mini angebracht werden, um Kratzer auf der Oberfläche zu können unter der PIDbox mini angebracht werden, um Kratzer auf der Oberfläche zu können unter der PIDbox mini angebracht werden, um Kratzer auf der Oberfläche zu... -
Seite 7: Elektrische Anschlüsse
Das beste Ergebnis wird durch Verbinden der Rahmen der Solarmodule mit dem Rahmen der Solarmodule mit dem Erdungsanschluss der Ilumen PIDbox mini erzielt. Für ein optimales Ergebnis ist ein Kabel (2,5 Erdungsanschluss der Ilumen PIDbox mini erzielt. Für ein optimales Ergebnis ist ein Kabel (2,5 Erdungsanschluss der Ilumen PIDbox mini erzielt. -
Seite 8: Überspannungsschutz
Kabel herausgezogen werden. Die PV-Gruppen sind stets mit der PIDbox mini zu verbinden. An der Ilumen PIDbox mini sollte Gruppen sind stets mit der PIDbox mini zu verbinden. An der Ilumen PIDbox mini sollte Gruppen sind stets mit der PIDbox mini zu verbinden. An der Ilumen PIDbox mini sollte der „A pv in +“-Stecker mit der positiven Seite der Stränge des 1. -
Seite 9: Verteilerkabel Verwenden
ERTEILERKABEL VERWENDEN Jeder der 2 Kanäle der PIDbox min Jeder der 2 Kanäle der PIDbox mini hat eine Strombegrenzung von 25 A. Es gibt nur 1 Ein A. Es gibt nur 1 Eingang für jeden 25-A-Kanal. Um mehrere Eingänge auf 1 Kanal zu erstellen, kann ein Verteilerkabel Kanal. -
Seite 10: Wechselrichter Mit 2 Mppts Und Strangsicherungen
Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. Montageanleitung Ilumen PIDbox Mini v2.0 nleitung Ilumen PIDbox Mini v2.0-DE... -
Seite 11: Wechselrichter Mit 2 Mppts Ohne Strangsicherungen
Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. Montageanleitung Ilumen PIDbox Mini v2.0 nleitung Ilumen PIDbox Mini v2.0-DE... -
Seite 12: Wechselrichter Mit Power Optimizers
Ilumen 6.4.7 W ECHSELRICHTER MIT POWER OPTIMIZERS Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. Montageanleitung Ilumen PIDbox Mini v2.0-DE... -
Seite 13: Netzteil
.2) im Lieferumfang enthalten ist. Führen Sie die Installation nach den .2) im Lieferumfang enthalten ist. Führen Sie die Installation nach den Anweisungen im entsprechenden Abschnitt durch. Anweisungen im entsprechenden Abschnitt durch. Standardnetzteil smartPSU Montageanleitung Ilumen PIDbox Mini v2.0 nleitung Ilumen PIDbox Mini v2.0-DE... -
Seite 14: Standardnetzteil
Betrieb genommen werden soll. Das Netzteil muss (auch bei der IP65 Version der PIDbox Mini) in einer muss (auch bei der IP65 Version der PIDbox Mini) in einer muss (auch bei der IP65 Version der PIDbox Mini) in einer trockenen Umgebung montiert werden. -
Seite 15: Smart Psu
Ilumen 6.5.2 SMART Verschrauben Sie das Netzkabelmiteinemfreien AC Anschluss des smartPSU. Schließen Sie das Netzkabelerst an die Wechselspannungsquelle an, wenn die Installation der PIDbox Mini abgeschlossen ist und in Betrieb genommen werden soll. SmartPSU Netzkabel Verschließen Sie die unbenutzten Anschlüsse, damit kein Wasser in das smartPSU eindringen kann. -
Seite 16: Inbetriebnahme
Die Gleichstromseite des Gleichstromnetzteils ist richtig angeschlossen. Die Gleichstromseite des Gleichstromnetzteils ist richtig angeschlossen. Wenn all diese Punkte richtig angeschlossen sind, kann die Ilumen PIDbox mini in Betrieb Wenn all diese Punkte richtig angeschlossen sind, kann die Ilumen PIDbox mini in Betrieb Wenn all diese Punkte richtig angeschlossen sind, kann die Ilumen PIDbox mini in Betrieb genommen werden. -
Seite 17: Zusammenfassung Der Montage
BLAU: Aktives PV-System erkannt; es fließt kein Strom. ● TÜRKIS: Aktives PV-System erkannt; Strom fließt. ● GRÜN, BLINKEND: PV-System ist wieder inaktiv; PIDbox Mini beginnt nach ca. 30 Minuten mit der Regeneration. ● ROT: PIDbox Mini ist aktiv und regeneriert (nachts); kann bei IP65 Version auch ●... - Seite 18 Es ist jedoch stets der maximale Eingangsstrom von 25 A pro Seite (A und B) zu (A und B) zu beachten. 5) Die Kabel der PV-Gruppe an die Eingänge der Ilumen PIDbox mini anschließen (siehe Gruppe an die Eingänge der Ilumen PIDbox mini anschließen (siehe Gruppe an die Eingänge der Ilumen PIDbox mini anschließen (siehe Punkt für Details).
-
Seite 19: Außerbetriebnahme Der Ilumen-Pid-Lösung
BOX MINI BOX MINI Zum Verpacken der PIDbox mini die Originalverpackung oder eine hinsichtlich des Gewichts und Zum Verpacken der PIDbox mini die Originalverpackung oder eine hinsichtlich des Gewichts und Zum Verpacken der PIDbox mini die Originalverpackung oder eine hinsichtlich des Gewichts und... -
Seite 20: Fehlersuche
Folgendes überprüft werden: Die Erdung des Systems überprüfen. Unter Umständen sollten zusätzliche Verbindungsleitungen zwischen den Rahmen der Module verlegt werden. Die Verbindung der Ilumen PIDbox mini mit dem Stromnetz überprüfen. Die Verbindung des Gleichstromnetzteils und die entsprechende LED-Anzeige überprüfen. -
Seite 21: Zurücksetzen Der Pidbox Mini
BOX MINI Die PIDbox mini kann einfach durch Herausziehen des Gleichstromkabels zurückgesetzt werden. 10 Sekunden warten und dann das Gleichstromkabel wieder an die PIDbox mini anschließen. Wenn das Zurücksetzen das Problem nicht behebt, ist im Kapitel 10.1 dieses Handbuchs nachzuschlagen. -
Seite 22: Technische Daten
Erdung auf der Wechselrichterseite ist möglich. Erdung auf der Wechselrichterseite ist möglich. Dieses Produkt funktioniert mit p-Typ-Solarzellen. Solarzellen. Um dieses Produkt für eine andere Technologie zu verwenden, bitte iLumen kontaktieren. Um dieses Produkt für eine andere Technologie zu verwenden, bitte iLumen kontaktieren. Verschiedenes Gewährleistung...
