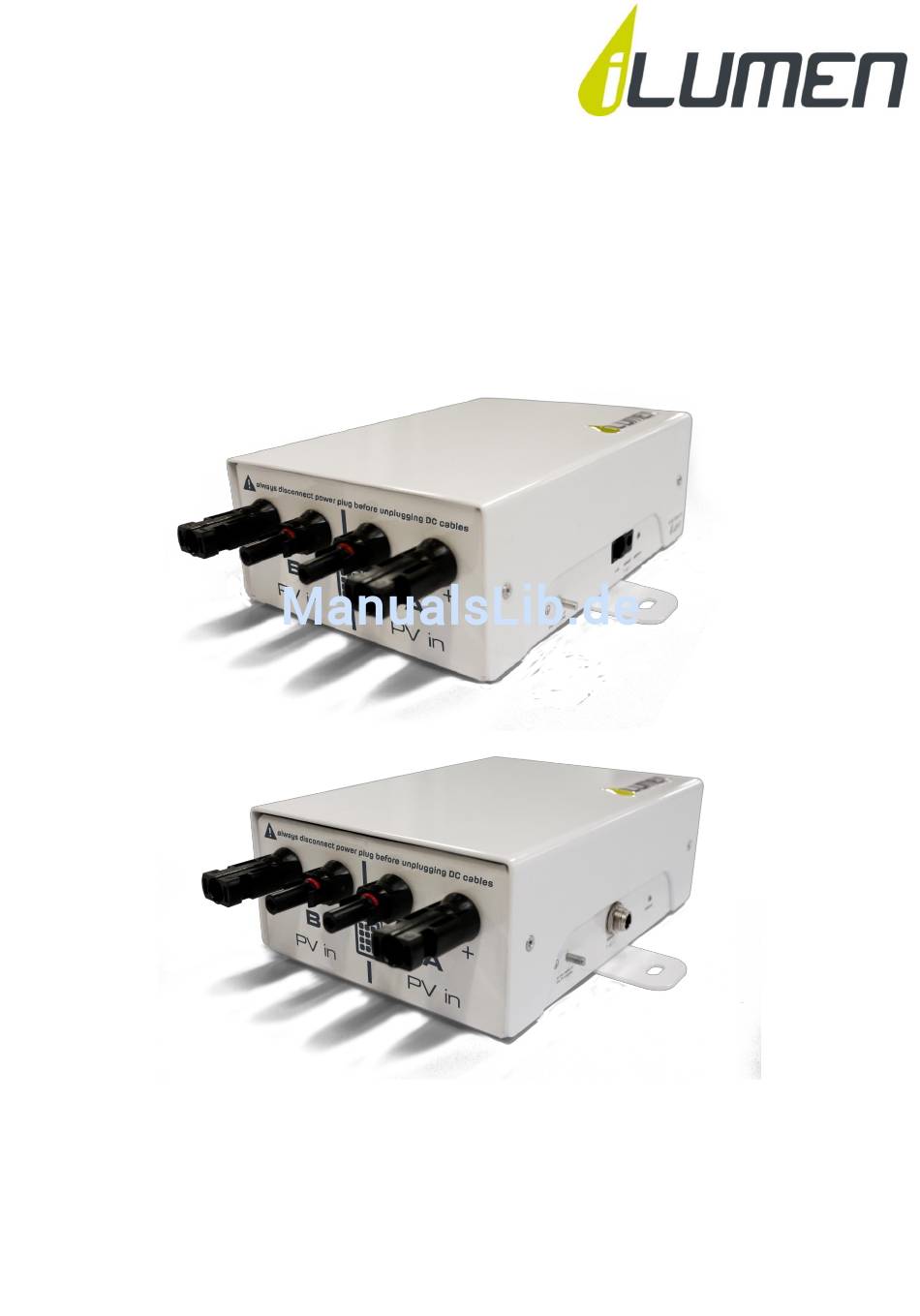

- Seite 1 ILUMEN-PID-LÖSUNG ILUMEN PIDBOX MINI MONTAGEANLEITUNG INNEN AUSSEN Ilumen PIDbox mini – Version 1.9...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang ................................5 Produktbeschreibung ............................. 5 Montage ..................................6 Anforderungen an den Montageort ......................6 Montage der Ilumen PIDbox mini mithilfe der Wandhalterungen ..........6 Elektrische Anschlüsse ............................7 Erdungsanschluss ............................7 Anschlüsse der Solarzellengruppe und des Wechselrichters (MPPT)........8 Verteilerkabel verwenden .......................... - Seite 3 Ilumen Demontage der PIDbox mini ........................17 Verpacken der PIDbox mini........................17 Entsorgen der PIDbox mini ........................17 Fehlersuche ................................. 18 10.1 Störungen ................................ 18 10.2 Die Regeneration der PID ist nicht gut ....................18 10.3 Zurücksetzen der PIDbox mini ....................... 19 10.4...
-
Seite 4: Informationen Zu Diesem Handbuch
2.1 S ACHGEMÄßE ERWENDUNG Die Ilumen PIDbox mini legt eine Spannung an PV-Module gegenüber Erde an. Das Gerät darf erst nach Abschluss der Montage nach den Anweisungen in diesem Handbuch eingeschaltet werden. Vor der Montage der Ilumen PIDbox mini ist sicherzustellen, dass der zulässige Betriebsbereich der einzelnen Komponenten jederzeit eingehalten wird. -
Seite 5: Qualifikationen Von Fachkundigen Personen
Der Strom der Solarzellenstränge läuft durch die PIDbox, wobei er auf der Seite „PV in“ eintritt und auf der anderen Seite „Inv. out“ austritt. Dies bedeutet, dass die Ilumen PIDbox mini zwischen den Solarmodulen und dem Wechselrichter eingefügt wird. Es kann eine Ilumen PIDbox mini pro 2 MPP-Trackern verwendet werden. -
Seite 6: Montage
✓ Der Montageort sollte sich an einem regen- und windgeschützten Ort befinden. ✓ Die Ilumen PIDbox mini darf nicht in einer staubigen Umgebung aufgestellt werden. ✓ Die Umgebungstemperatur muss zwischen -25 und 60 °C liegen. ✓ Normalerweise wird die PIDbox mini direkt unterhalb des Wechselrichters eingebaut. -
Seite 7: Elektrische Anschlüsse
6.1 E RDUNGSANSCHLUSS Das beste Ergebnis wird durch Verbinden der Rahmen der Solarmodule mit dem Erdungsanschluss der Ilumen PIDbox mini erzielt. Für ein optimales Ergebnis ist ein Kabel (2,5– 4 mm ) zur Montagestruktur der Solarmodule zu legen (sicherstellen, dass die Montagestrukturen und die Rahmen der Solarmodule elektrisch leitfähig sind). -
Seite 8: Anschlüsse Der Solarzellengruppe Und Des Wechselrichters (Mppt)
Gerät zu ziehen, bevor jegliche Photovoltaik-Kabel herausgezogen werden. Die PV-Gruppen sind stets mit der PIDbox mini zu verbinden. An der Ilumen PIDbox mini sollte der „A pv in +“-Stecker mit der positiven Seite der Stränge des 1. MPPT verbunden werden und der „A pv in –“-Stecker mit der negativen Seite der Stränge der 1. -
Seite 9: Verteilerkabel Verwenden
6.3 V ERTEILERKABEL VERWENDEN Jeder der 2 Kanäle der PIDbox mini hat eine Strombegrenzung von 25 A. Es gibt nur 1 Eingang für jeden 25-A-Kanal. Um mehrere Eingänge auf 1 Kanal zu erstellen, kann ein Verteilerkabel verwenden werden. Hier fassen wir die am häufigsten verwendeten Möglichkeiten für die Montage eines Verteilerkabels zusammen. -
Seite 10: Wechselrichter Mit 3 Mppts Und Strangsicherungen
Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. 6.3.5 W 2 MPPT ECHSELRICHTER MIT S OHNE TRANGSICHERUNGEN Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. Montageanleitung Ilumen PIDbox Mini v1.9... -
Seite 11: Wechselrichter Mit 3 Mppts Ohne Strangsicherungen
TRANGSICHERUNGEN Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. 6.3.7 W ECHSELRICHTER MIT POWER OPTIMIZERS Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. Montageanleitung Ilumen PIDbox Mini v1.9... - Seite 12 Ilumen Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. Stets die zulässige Stromstärke jedes Wechselrichtereingangs überprüfen. Bitte an den Hersteller des Wechselrichters wenden. Montageanleitung Ilumen PIDbox Mini v1.9...
-
Seite 13: Netzteil
ETZTEIL Es ist wichtig, dass ausschließlich das mitgelieferte Netzteil verwendet wird. Zuerst ist die Gleichstromseite mit dem Stromeingang der Ilumen PIDbox mini zu verbinden. Danach ist die Wechselstromseite des Gleichstromnetzteils mit dem herausgezogenen Netzkabel zu verbinden. Die Gleichstromseite kann während der Montage mit der Ilumen PIDbox mini verbunden werden. -
Seite 14: Inbetriebnahme
✓ Nicht verwendete Gleichstromeingänge und -ausgänge sind mit einem entsprechenden Abschlussstecker abgeschlossen. ✓ Die Schlauchanschlüsse auf allen Anschlüssen sind fest angezogen. ✓ Die Gleichstromseite des Gleichstromnetzteils ist richtig angeschlossen. Wenn all diese Punkte richtig angeschlossen sind, kann die Ilumen PIDbox mini in Betrieb genommen werden. 7.2 I -PID-L... -
Seite 15: Zusammenfassung Der Montage
1) Die notwendigen Sicherheitsvorkehrungen treffen (Wechselstromseite der PV-Anlage ausgeschaltet und Gleichstromschalter des Wechselrichters ausgeschaltet). 2) Die Ilumen PIDbox mini auf einer ebenen Fläche aufstellen oder, falls nicht vorhanden, mit der Wandhalterung ordnungsgemäß an einer Wand befestigen. 3) Den Erdungsstift der Ilumen PIDbox mini mit den Rahmen der PV-Module verbinden und die Verbindungsleitungen zwischen den PV-Gehäusen überprüfen. - Seite 16 7) Sicherstellen, dass die Schlauchanschlüsse auf allen Anschlüssen fest angezogen sind. 8) Das Gleichstromnetzteil mit der Ilumen PIDbox mini verbinden. 9) Das Gleichstromnetzteil in eine Steckdose einstecken (LED der Ilumen PIDbox mini leuchtet auf, wenn die Solaranlagen Strom erzeugen). 10) Erst den Gleichstromschalter des Wechselrichters und anschließend die Wechselstromseite der PV-Anlage wieder einschalten.
-
Seite 17: Außerbetriebnahme Der Ilumen-Pid-Lösung
Gerät zu ziehen, bevor jegliche Photovoltaik-Kabel herausgezogen werden. 9.2 V ERPACKEN DER BOX MINI Zum Verpacken der PIDbox mini die Originalverpackung oder eine hinsichtlich des Gewichts und der Abmessungen der PIDbox mini geeignete Verpackung verwenden (siehe Abschnitt 12 „Technische Daten“). 9.3 E NTSORGEN DER BOX MINI Die PIDbox mini ist am Ende ihrer Lebensdauer gemäß... -
Seite 18: Fehlersuche
Folgendes überprüft werden: ✓ Die Erdung des Systems überprüfen. Unter Umständen sollten zusätzliche Verbindungsleitungen zwischen den Rahmen der Module verlegt werden. ✓ Die Verbindung der Ilumen PIDbox mini mit dem Stromnetz überprüfen. ✓ Die Verbindung des Gleichstromnetzteils und die entsprechende LED-Anzeige überprüfen. -
Seite 19: Zurücksetzen Der Pidbox Mini
BOX MINI Die PIDbox mini kann einfach durch Herausziehen des Gleichstromkabels zurückgesetzt werden. 10 Sekunden warten und dann das Gleichstromkabel wieder an die PIDbox mini anschließen. Wenn das Zurücksetzen das Problem nicht behebt, ist im Kapitel 10.1 dieses Handbuchs nachzuschlagen. -
Seite 20: Technische Daten
Die angeschlossenen Pole der Solarmodule dürfen nicht auf der PV-Seite geerdet sein, Erdung auf der Wechselrichterseite ist möglich. Dieses Produkt funktioniert mit p-Typ-Solarzellen. Um dieses Produkt für eine andere Technologie zu verwenden, bitte iLumen kontaktieren. Verschiedenes Gewährleistung Bis zu 20 Jahre Zertifikate www.ilumen.be...
