MH-SERIE
•
ACHTUNG
Mischpatrone kontrollieren
Steuergerät
Öldüse austauschen
Radialgebläse
Luftdruckwächter Ölpumpe
Das Einbauen von nicht Originalersatzteilen kann zu Fehlfunktion oder Geräteschaden führen. Ölpumpenmotor
ACHTUNG
ACHTUNG
ACHTUNG

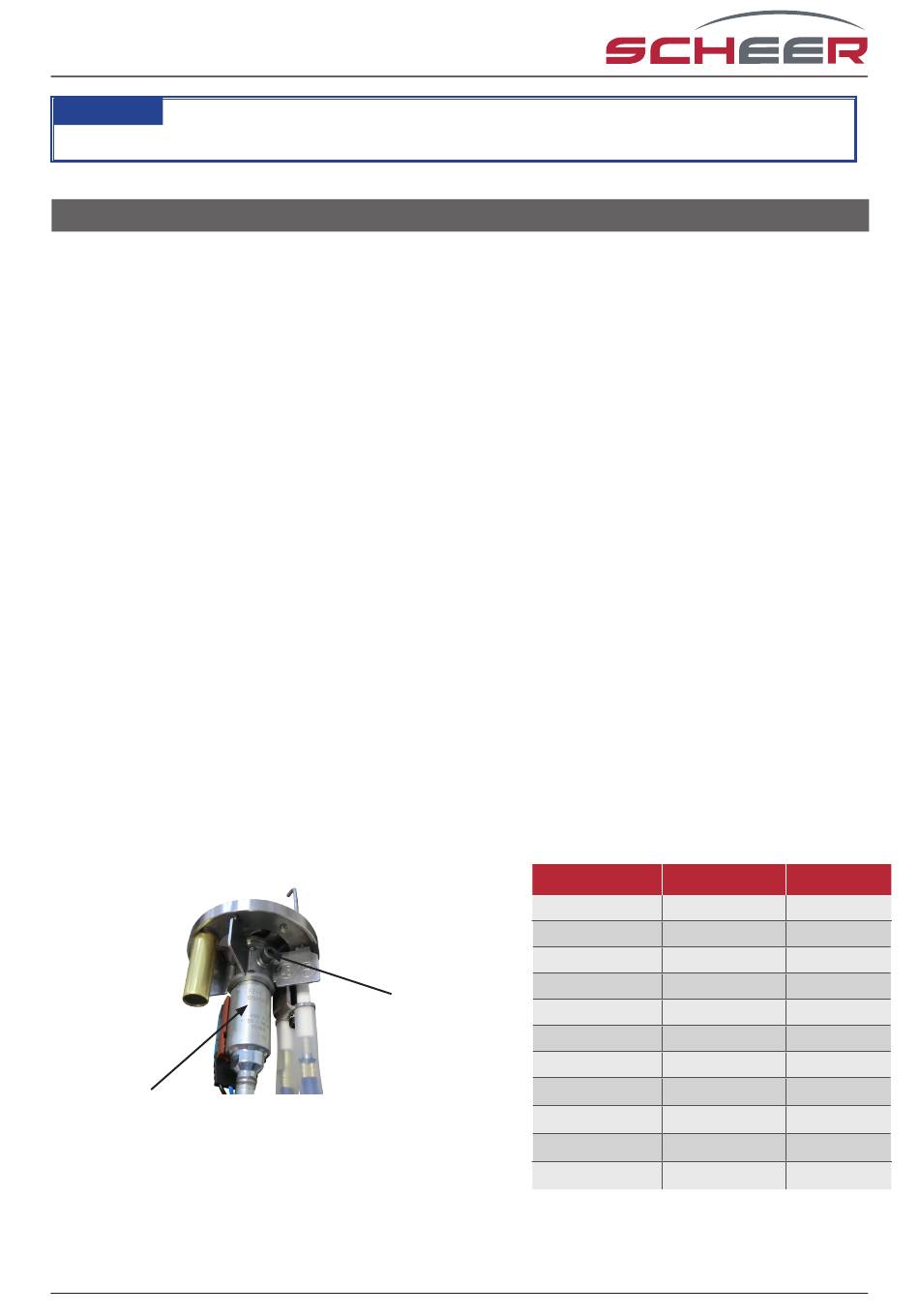

Öldüse austauschen
Hinweis:
Nehmen Sie die Öldüse erst direkt vor dem Einsetzen aus der Verpackung! Die Düse könnte sonst
beschädigt werden.
Wechseln Sie die Öldüse in folgenden Arbeitsschritten:
1. Lösen Sie die Feststellschraube der Mischeinrichtung. Ziehen Sie die Mischeinrichtung vom Ölvorwärmer.
Die Düse liegt nun frei.
2. Lösen Sie die alte Öldüse mit einem 16 mm Ringschlüssel. Halten Sie ggf. mit einem 16 mm Maulschlüssel
den Ölvorwärmer fest. Verwenden Sie keinen Maulschlüssel an der Öldüse.
3. Nehmen Sie die neue Düse aus der Verpackung. Fassen Sie die Öldüse dabei nur seitlich am Sechskant an
und drehen Sie sie mit der Hand ein.
4.
Ziehen Sie die neue Düse handfest mit einem 16 mm Ringschlüssel an. Halten Sie mit einem 16 mm Maul-
schlüssel den Ölvorwärmer fest. Verwenden Sie keinen Maulschlüssel an der Öldüse um das Sechskant nicht
zu beschädigen.
5.
Montieren Sie die Mischeinrichtung auf dem Ölvorwärmer. Die Öldüse und die Lufthülse müssen dabei in
einer Ebene liegen. Verwenden Sie kein Metall zum Anlegen! Das Metall kann die Düse beschädigen. Die
Öldüse darf nicht aus der Lufthülse herausragen, da dies zu Brennerstörungen führt.
6.
Stellen Sie sicher, dass sich das Lichtrohrendstück und der Flammenwächter in einer Linie befinden. Bei
einer axialen Verdrehung ist keine Flammenerkennung möglich und es kommt zur Störabschaltung.
7.
Drehen Sie die Schraube der Mischeinrichtung handfest an. Wenn Sie die Schraube zu fest anziehen, ver-
formt sich der Ölvorwärmer und es ist keine genaue Positionierung der Mischeinrichtung mehr möglich.
8.
Montieren Sie die Mischpatrone in umgekehrter Reihenfolge, wie beschrieben.
Ölvorwärmer
Feststellschraube
www.scheer-heizsysteme.de
Öldüse
MH 5 0.18/80° SCD
MH 10 0.18/80° SCD
MH 15 0.30/60° SCD
MH 30 0.50/60° SCD
MH 40 0.65/60° SCD
MH 5/12 0.18/80° SCD
MH 10 / 17 0.30/60° SCD
MH 15 / 23 0.35/60° SCD
MH 30 / 40 0.65/60°SCD
MH 10 micro 0.18/80° SCD
MH 20 micro L 0.25/80°SCD
Art.-Nr.
022379
022379
022380
022381
022377
022379
022380
022378
022377
022379
022375
