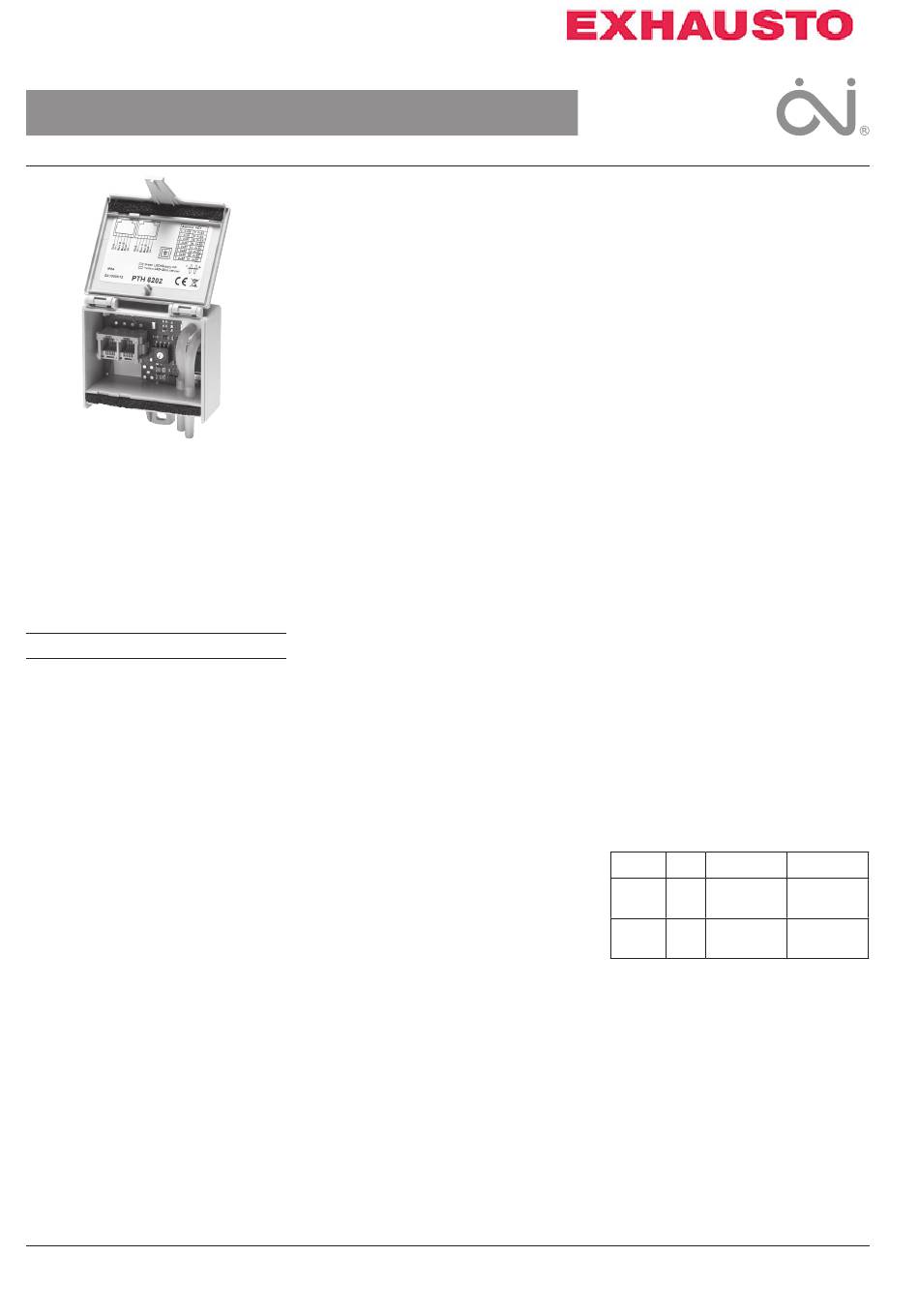

I N S T R U C T I O N S
PTH-6201 & PTH-6202 & PTH-6502
57065C 05/20 - (PBV)
• Svenska
• Norsk
• Dansk
• English
• Deutsch
• Francais
Svenska
FIGURÖVERSIKT
Följande figurer finns längst bak i instruktionen:
Fig. 1: Måttritning
Fig. 2: Placering av transmitter mht. krökar och
förgreningar
Fig. 3: Anslutningsritning PTH-6202/6502
Fig. 4: Modbusanslutningar
Fig. 5: Konfigurationsexempel
Fig. 6: Anslutningsritning PTH-6201
ALLMÄNT
PTH-6201/6202/6502 är en elektrisk transmit-
ter som kommunicerar via RS485 RTU Modbus
och är primärt användbar som mätning av
differenstryck i en ventilationsanläggning. Tryck-
transmittern används i samband med övervak-
ning, kontroll och reglering via en elektronisk
regulator, t.ex. PLC-, BMS- eller SCADA-
system. Alla kommandon och data mellan PTH-
6201/6202/6502 och regulatorenheten skickas
som digitala värden via RS485 RTU Modbus-
protokoll. Den integrerade Modbus-kommuni-
kationen gör PTH-6201/6202/6502 attraktiv för
integrering i PLC-, BMS- och SCADA-system
som reducerad installationskostnad.
Normala användningsområden:
- Mätning av tryck på given plats i ventilations-
anläggning
- Differenstryckmätning över ett ventilationsfil-
ter för optimalt filterbyte
- Differensmätning över en ventilator för regle-
ring av kanaltryck
PRODUKTPROGRAM
Typ Produkt
PTH-6201 RS485 RTU Modbus, IP54, 1,5 mm
PTH-6202 RS485 RTU Modbus, IP54, RJ12,
2500 Pa
PTH-6502 RS485 RTU Modbus, IP54, RJ12,
5000 Pa
FUNKTION
PTH-6201/6202/6502 är en trycktransmitter för
komfort- eller processventilation som kom-
municerar via RS485-Modbus med en ansluten
regulatorenhet (se fig. 5) och som via Modbus-
kommunikationen visar ett värde, beroende på
inställt mätområde, i den anslutna regulatoren-
heten som är proportionalt med det uppmätta
trycket. PTH är konstruerat med halvledar-
tryckmätarelement utan luftgenomströmning
– vilket skyddar mot damm från ventilationsan-
läggningen. Tryckelementet är temperaturkom-
penserat så att trycket mäts optimalt över hela
det specificerade temperaturområdet
(se "Tekniska data").
INSTALLATION
Kapslingen öppnas verktygslöst genom att
trycka på snäpplåset som går ner på sidan av
studsarna.
PTH-6201/6202/6502 fästs på plan yta med 2
skruvar på fast underlag. PTH-6201/6202/6502
kan valfritt monteras i alla riktningar utan att
precissionen påverkas. PTH-6201/6202/6502
fungerar även med endast en slang monterad
på studsarna (+ eller -), men av hänsyn till
bevaringen av kapslingsgraden bör det finnas
slangar på båda slangstudsarna – om studsarna
inte pekar nedåt.
Tryckmätningen ansluts med hjälp av slangar på
så sätt att det högsta trycket går till "+"-stud-
sen och det lägsta trycket går till "-"-studsen
(se fig. 3).
Tryckslangarna ska vara så korta som möjligt
och fästas så att vibrationer undviks.
Med hänsyn till optimal tryckmätning ska
trycket mätas där det är minsta möjliga risk
för turbulent strömning. D.v.s. mitt i ventila-
tionskanalerna och med ett avstånd på minst
två gånger kanaldiametern från krökar och sex
gånger till förgreningar (se fig. 2).
Om det finns risk för kondensbildning i an-
slutningsslangarna ska PTH-6201/6202/6502
placeras så att den kondenserande vätskan inte
kan rinna tillbaka in i trycktransmittern.
Kapslingen har inbyggda fastgöringshål
(se fig. 1).
Installering av Modbus-kabel
Kapslingen öppnas verktygslöst genom att
trycka på snäpplåset som går ner på sidan av
studsarna.
PTH-6201: Du ansluter Modbus till PTH-6201
i de 4 plintarna. PTH-6201 har 4 skruvplintar
för anslutning och slingning av Modbus till de
övriga Modbus-komponenterna i applikationen.
Matningsspänningen till PTH-6201 är 24 V DC.
Den ska anslutas till PTH-6201 i plintarna 1 (+)
och 4 (-), se fig. 6.
PTH-6202/6502: Modbus ansluts till
PTH-6202/6502 via RJ12 stickkontakt.
PTH-6202/6502 är utrustad med 2 st. Modbus
RJ12 stickkontakter för anslutning och slingan-
slutning av Modbus till övriga Modbuskompo-
nenter i applikationen. Strömförsörjningen för
PTH-6202/6502 är 24 V DC och PTH-6202/6502
driftförsörjs via RJ12 stickkontakt (se fig. 4).
Kapslingen är försedd med ett gummimem-
bran, både på locket och på kapslingens nedre
kant, så att Mobus-kabeln (flatkabel, kabeltyp
MPFK6S eller motsvarande) kan ledas in i kaps-
lingen via locköppningen. När locket är stängt
2
sluter gummimembranet så tätt runt Modbus-
kabeln att kapslingen uppfyller IP54.
© 2020 OJ Electronics A/S
TEKNISKA DATA
Strömförsörjning ............ 24 V= ± 15% via Modbus
Egen förbrukning ............................................0.5 W
Fullskaligt tryckområde
PTH-6201 / 6202 ......................................0-2500 Pa
PTH-6502.................................................0-5000 Pa
Precision*
PTH-6201 / 6202 .. 1.5 %×MV*+0.3 %×SR*+2.5 Pa
PTH-6202............. 1.5 %×MV*+0.3 %×SR*+5.0 Pa
Maximalt tryck
PTH-6201 / 6202 / 6502 .............................. 30 kPa
Modbusprotokoll ................. 38,4 kBaud, 1 startbit,
8 databits, 1 stopbit.
Kabeldimension
PTH-6202 / 6502 ........ MPFK6S eller motsvarande
PTH-6201.................................................Ø3-10mm
Dimensioner (h×b×d) .................... 91 × 75 × 38mm
Anslutning
PTH-6201....................4 x Skruvplint, max 1.5mm²
PTH-6202 / 6502 ...... 2 st. RJ12 6/6 stickkontakter
Tryckstudsar ........................................2 × ø6,2 mm
Miljödata
Omgivningstemperatur ................... -40°C to +70°C
Drifttemperatur ........-20°C to +40°C (kontinuerlig)**
30°C to +70°C (kortvarig)***
Luftfuktighet vid drif .................10%RH to 95%RH,
icke-kondenserande
Höjd över havet vid drift .............................≤2000m
Täthet ................................................................ IP54
Vikt .................................................................. 110 g
*Obs: MV = Uppmätt värde / SR = Inställt mät-
område
**Obs: Omgivningstemperaturen påverkar LCD-
displayens hastighet och kontrast
***Obs: DC-strömförsörjning rekommenderas om
drifttemperaturen överskrids 40°C
DRIFT
Statusljus vid normal drift:
När strömförsörjningen från Modbus är ansluten
indikeras detta med att "Power ON" (grön LED)
lyser. Giltig kommunikation på Modbus indike-
ras också med en "Modbus Communications"
(gul LED) som blinkar beroende på kommunika-
tionsintensitet.
ON
LED BLINKAR
[TILL]
Valid Modbus
Översta
kommunikation
(gul)
(giltig)
Power
Nedersta
ON
(grön)
(till)
Modbus-protokoll
PTH-6201/6202/6502 har ett adresseringsom-
råde på 16 och kan ställas in på adresser mellan
0x50 (hex) (dec. 80) och 0X5F (hex) (dec.95) och
kommunikations-protokollet är: 38,4 kB, 1 start-
bit, 8 databits, 1 stopbit och ingen paritet.
Adressen ställs in på adressväxlaren i PTH-
6201/6202/6502.
Modbuss adresser
HexEn koder: ID
0 – 0x59 (89 dec)
1 – 0X56 (86 dec)
2 – 0X50 (80 dec)
3 – 0X51 (81 dec)
4 – 0X57 (87 dec)
5 – 0X52 (82 dec)
6 – 0X58 (88 dec)
OFF [FRÅN]
Invalid Modbus
kommunikation
(ogiltig)
Power OFF
(från)
