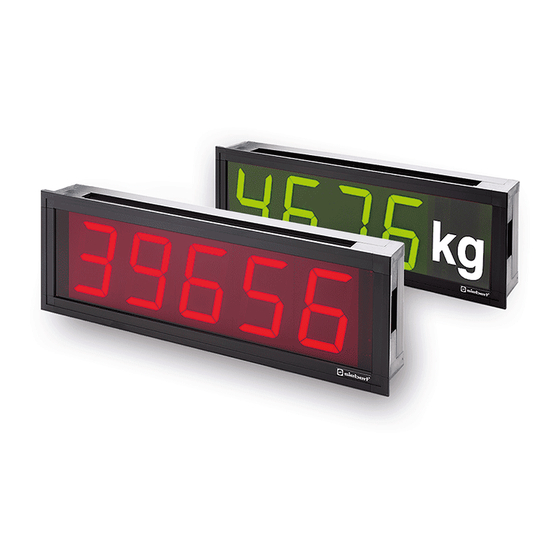

Siebert S202 Serie Bedienungsanleitung
Digitalanzeigen mit analoger schnittstelle
Verwandte Anleitungen für Siebert S202 Serie
Inhaltszusammenfassung für Siebert S202 Serie
- Seite 1 Bedienungsanleitung Serie S202 Digitalanzeigen mit analoger Schnittstelle Manuel d'utilisation Série S202 Afficheurs digitaux à interface analogique Operating instructions Series S202 Digital displays with analog interface BAL S202 ANA M 1.0...
- Seite 2 ® Siebert et LRD sont marques déposées par la société Siebert Industrieelektronik GmbH. Tous les noms de produits ou de sociétés mentionnés dans cette documentation peuvent être des marques ou des désignations commerciales de leurs propriétaires respectifs. Sous réserve de modifications. – Tous droits réservés. Toute reproduction, même partielle, par quelque procédé...
- Seite 3 DEUTSCH Diese Bedienungsanleitung gilt für Geräte mit folgender Typenbezeichnung: S202-xx/06/0x-001/0B-A0 x = Kodierung der Geräteausführung (siehe 'Technische Daten') Abmessungen Die folgende Abbildung zeigt die Geräteausführung S202-05/06/0x-001/0B-A0 stell- vertretend für die übrigen in nachfolgender Tabelle aufgeführten Ausführungen. 2...6 Masse in mm Schalttafelausschnitt: (A –...
- Seite 4 Merkmale Brillante LED-Anzeige Bipolare Signaleingänge ±20 mA / ±10 V Skalierbar über den gesamten Anzeigeumfang Programmierbare Schrittweite und Mittelwertbildung Zwei programmierbare Schaltausgänge mit potentialfreien Kontakten Drahtbrucherkennung Serieller Signalausgang Hold-Eingang Parametrierung per Menü Steckbare Schraubklemmenleiste Prinzipschaltbild Anzeigeumfang Die Geräte haben je nach Geräteausführung folgenden Anzeigeumfang: S202-x2/06/0x-001/0B-A0 (2 Stellen): C2...C1 S202-x3/06/0x-001/0B-A0 (3 Stellen):...
- Seite 5 Monitoranzeige Im normalen Betrieb entspricht die Monitoranzeige der Hauptanzeige. Sie ermöglicht das Ablesen der Anzeigewerte auf der Geräterückseite. Im Menübetrieb stellt sie ein Menü zur Parametrierung der Geräte dar (siehe 'Parametrierung'). Signaleingang Die Ansteuerung der Geräte setzt voraus, dass sie zuvor parametriert worden sind. Die Parametrierung erfolgt in einem Menü...
- Seite 6 Bei Einstellung 50 zeigt die Stelle C1 eine feststehende Null und die Stelle C2 nur noch die Ziffern 0 und 5 an. Bei Einstellung 100 zeigen die Stellen C2 und C1 eine feststehende Null an. Mittelwertbildung Der Analog-Digital-Wandler besitzt eine Integrationszeit von ca. 0,25 s, so dass auch schnelle Messvorgänge erfasst werden können.
- Seite 7 Drahtbrucherkennung Ist im Menüpunkt 1 die Einstellung 4...20 mA gewählt und unterschreitet das Ein- gangssignal den Wert von 3,6 mA, interpretiert das Gerät dies als Drahtbruch, und in der Anzeige erscheint L. Gleiches gilt, wenn im Menüpunkt 1 die Einstellung 2…10 V gewählt ist und das Eingangssignal den Wert von 1,8 V unterschreitet.
- Seite 8 Displaytest Im Menüpunkt F ist einstellbar, ob nach Anlegen der Betriebsspannung kurzzeitig ein Displaytest erfolgt. Demo-Betrieb Wird im Menüpunkt F die Einstellung PlAy gewählt, erscheinen zufällige Zeichen in der Anzeige. Eine Ansteuerung des Gerätes ist dann nicht möglich. Anzeige anhalten Mit einem H-Signal am Eingang F lässt sich die Anzeige anhalten, während das analoge Eingangssignal weiter ausgewertet wird.
- Seite 9 Parametrierung Die Parametrierung der Geräte erfolgt mit einem Menü in der Monitoranzeige. Im nor- malen Betrieb entspricht die Monitoranzeige der Hauptanzeige. Sie ermöglicht das Ablesen der Anzeigewerte auf der Geräterückseite. Zum Starten des Menüs werden beide Menütasten gleichzeitig gedrückt (ca. 1 s), bis der erste Menüpunkt in der Monitoranzeige erscheint.
- Seite 10 Menüpunkt Einstellungen Monitoranzeige Eingangssignal 0…20 mA* 1 0-20 4…20 mA 1 4-20 0…10 V 1 0-10 2…10 V 1 2-10 Anfangswert -9999…00000*…99999 2 00000 Endwert -9999…00000…99999 3 00000 Schrittweite (Stelle C1 = 0…9) (Stelle C1 = 0/5) (Stelle C1 = 0) (Stelle C2 = 0/5, Stelle C1 = 0) (Stelle C2 = 0, Stelle C1 = 0) Mittelwertbildung Keine Mittelwertbildung...
- Seite 11 Menüpunkt Einstellungen Monitoranzeige Vornullen Vornullen ausblenden* 0. 0 Vornullen anzeigen C 000. 0 Displaytest Kein Displaytest beim Einschalten* F ---- Displaytest beim Einschalten F 8. 8 . 8 . 8 . Demo-Betrieb F PLAY Speichern Einstellungen speichern* (Set) Einstellungen nicht speichern (Escape) Werkseinstellungen wiederherstellen (Default) Der Einstellbereich ist vom Anzeigeumfang der Geräte abhängig: Werkseinstellung...
- Seite 12 LED-Anzeige S202-xx/06/0R-001/0B-A0 S202-xx/06/0G-001/0B-A0 grün Zeichenhöhe 57 mm Anzeigeumfang S202-x2/06/0x-001/0B-A0 2 Stellen S202-x3/06/0x-001/0B-A0 3 Stellen S202-x4/06/0x-001/0B-A0 4 Stellen S202-x5/06/0x-001/0B-A0 5 Stellen Dimensionszeichen S202-0x/06/0x-001/0B-A0 ohne Dimensionszeichen S202-Fx/06/0x-001/0B-A0 mit Dimensionszeichen Betriebsspannung 24 V DC ±15 %, galvanisch getrennt, verpolungsgeschützt Leistungsaufnahme S202-x2/06/0x-001/0B-A0 ca. 7 VA S202-x3/06/0x-001/0B-A0 ca.
