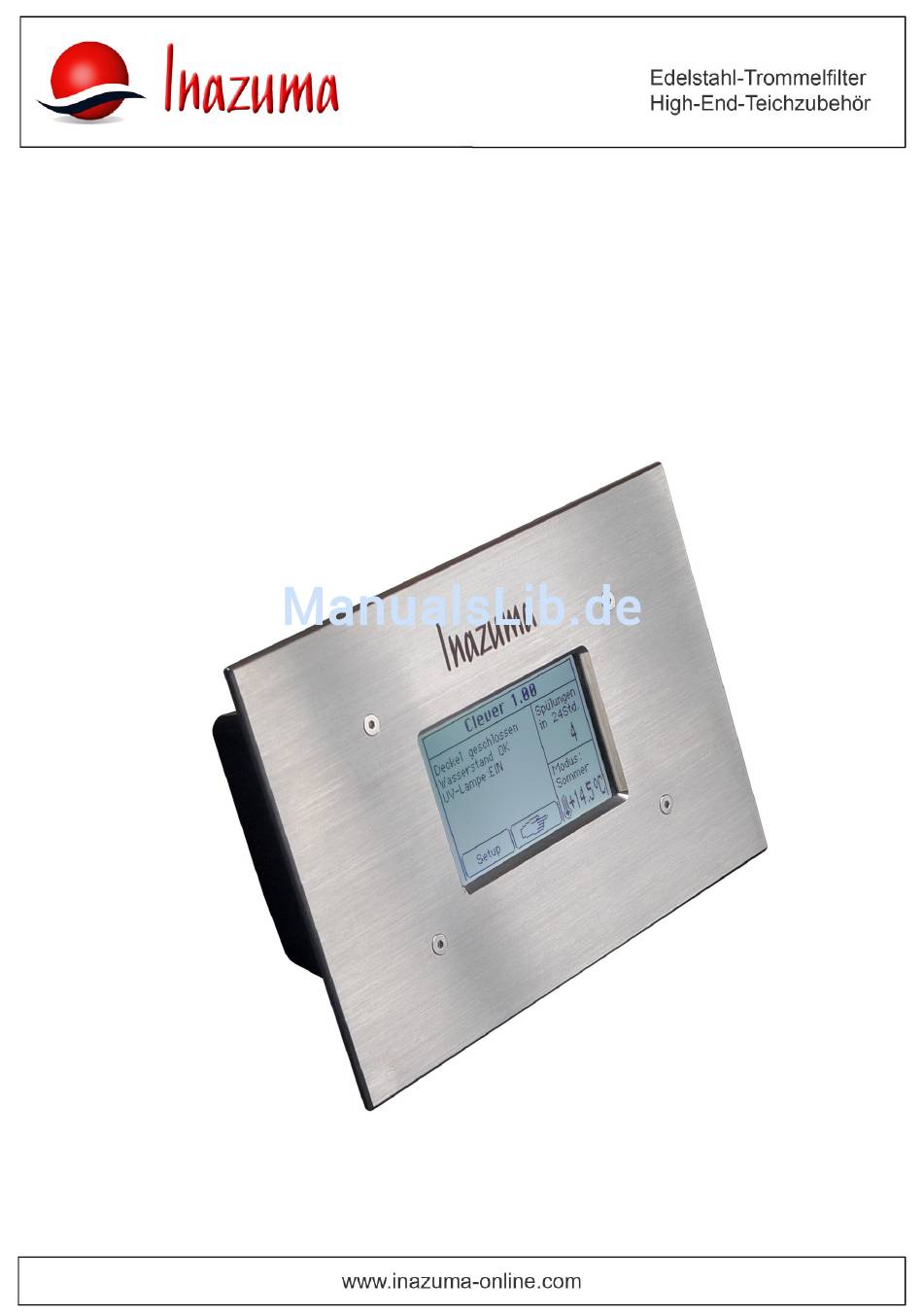

1. Vorwort Wir beglückwünschen Sie zum Erwerb Ihres neuen Touchscreen Display „Clever“ Damit keine Einschränkungen bei der Funktion Ihres Trommelfilters entstehen, ist es wichtig, dass Sie diese Gebrauchsanweisung sorgfältig lesen. Um sicherzustellen, dass Ihr Trommelfilter einwandfrei funktioniert, bitten wir Sie, alle Anleitungen, Hinweise und Informationen genau zu befolgen.
86165 Augsburg Tel. +49 (0)821-72 919 71 Fax. +49 (0)821-72 919 73 E-Mail info@inazuma-online.de Internet www.inazuma-online.de 5. EAR-Registrierung im Sinne des § 6 Absatz 1 Satz 1, § 17 Absatz 1 und 2 ElektroG in Verbindung mit dem Beleihungsbescheid des Umweltbundesamtes vom 06.07.2005 für nachfolgend aufgeführte Marke und Geräteart: WEEE-Reg.-Nr.
Haftung für jegliche Schäden an Personen oder Sachen übernommen. 8. Ersatzteile Es dürfen nur Ersatzteile von Inazuma oder einem autorisierten Händler eingesetzt werden. Werden Teile anderer Hersteller eingebaut, wird für jegliche Schäden keinerlei Haftung übernommen. Die Montage nur mit Spezialwerkzeug vornehmen.
Seite 5
Ziehen Sie den Netzstecker Ihrer Trommelfilter-Steuerung „Clever“ und verbinden Sie das Anschlußkabel des Touchscreen „Clever“ Displays mit der dafür vorgesehenen und beschrifteten Buchse an der Steuerung. Danach können Sie die Stromversorgung wieder herstellen. Die Steuerung erkennt jetzt das Display und folgende Menüführung wird angezeigt:...
Seite 6
Schaltfläche UV/Summer Untermenü zum Ablesen Untermenü zum (De-)Aktivieren verschiedener Schaltzustände von UVC-Lampe und Summer (Akustische Meldung von Störungen) Schaltfläche Service Untermenü für Service- Schaltfläche Zeiten techniker und QR-Code Untermenü zur Steuerzeiteneinstellung Schaltfläche Sprache Untermenü zur Auswahl Schaltfläche Hauptansicht der Sprache www.inazuma-online.de...
10 – 20 Sekunden zwischen zwei Spülvorgängen, bis die nächste Spülung ausgelöst werden kann (Wellenunterdrückung – Zwangspause zwischen zwei Spülvorgängen) UVC-Lampe / Summer Ausgang für UVC-Lampe Aktivierung Summer Ein/Aus aktivieren und deaktivieren Störungen werden auch akustisch mittels Summer angezeigt www.inazuma-online.de...
Unter 3 ° C führt der Filter automatisch alle 30 Minuten einen Spülvorgang aus, unabhängig vom Verschmutzungsgrad. Erst ab 4,5 ° C wird dies wieder deaktiviert. Unter 0 ° C führt das System aus Frostschutzgrünen keine Spülung mehr durch. Spracheinstellungen Schaltfläche Spracheinstellung Deutsch Schaltfläche Spracheinstellung Englisch www.inazuma-online.de...
Seite 9
Servicemenü Nur für Servicetechniker QR – Code Verlinkung: www.inazuma-online.com evtl. zum Download von Bedienungsanleitungen oder Detailzeichnung der Trommelfilter Statusmenü Statusanzeige Spülvorgang Manueller Vorschub der Trommel um jeweils Statusanzeige Ausgang UVC-Lampe eine Viertel Umdrehung, bei Service-Arbeiten wie zum Beispiel Entkalken Statusanzeige oberer Schwimmer des Siebgewebes oder Neubespannung der Trommel am Schwimmerschalter (Spülung)
Seite 10
Info Menü Hier finden Sie Informationen zum Software-Stand Ihres Touchscreen Display Clever Anzeige während des Spülvorgangs www.inazuma-online.de...
Seite 11
Anzeige nach dem Spülvorgang ( Zwangspause Wellenunterdrückung) Störungsanzeige Kontrollieren Sie, ob der Deckel ganz geschlossen ist, bzw. der Deckelendschalter (schwarzer Gewindestift ) darf bei geschlossenem Deckel maximal 5 mm Abstand zum roten Magneten ( im Trommelfilterdeckel montiert) haben. www.inazuma-online.de...
Die Gewährleistung des Touchscreen Displays beschränkt sich auf das Gerät. Der Hersteller haftet grundsätzlich nicht für Schäden infolge von Unfall oder unsachgemäßer Installation bzw. Verwendung und deren Folgeschäden. Die Haftung ist auf den Ersatz des defekten Gerätes beschränkt. Die Garantie ist nicht übertragbar. www.inazuma-online.de...
