Lamello Variocut Bedienungsanleitung Seite 3

Technische Daten
Variocut
Motorenleistung
Drehzahl
Sägeblatt
Schnittbreite
Schnitttiefe
Fugenbreite min / max
Gewicht Maschine
Lieferumfang
- Maschine komplett
- Sägeblatt, Ø 100 x 2.4 mm
- Werkzeugsatz
- Bedienungsanleitung
- Sicherheitshinweise
- Massivholzkoffer
Einsatzbereich
Variocut™ von Lamello® ist eine Handfräsmaschine, welche sich für das Schneiden von Holz und Holzwerkstoffen
bis zu 20 mm Dicke eignet, insbesondere für Schattenfugen an Decken sowie für Dehnungfugen an schwimmend
verlegten Parkettböden. Weitere Einsatzgebiete sind das Nachschneiden von Türen oder das Heraustrennen von
verklebten Fenstergläsern bei deren Bruch.

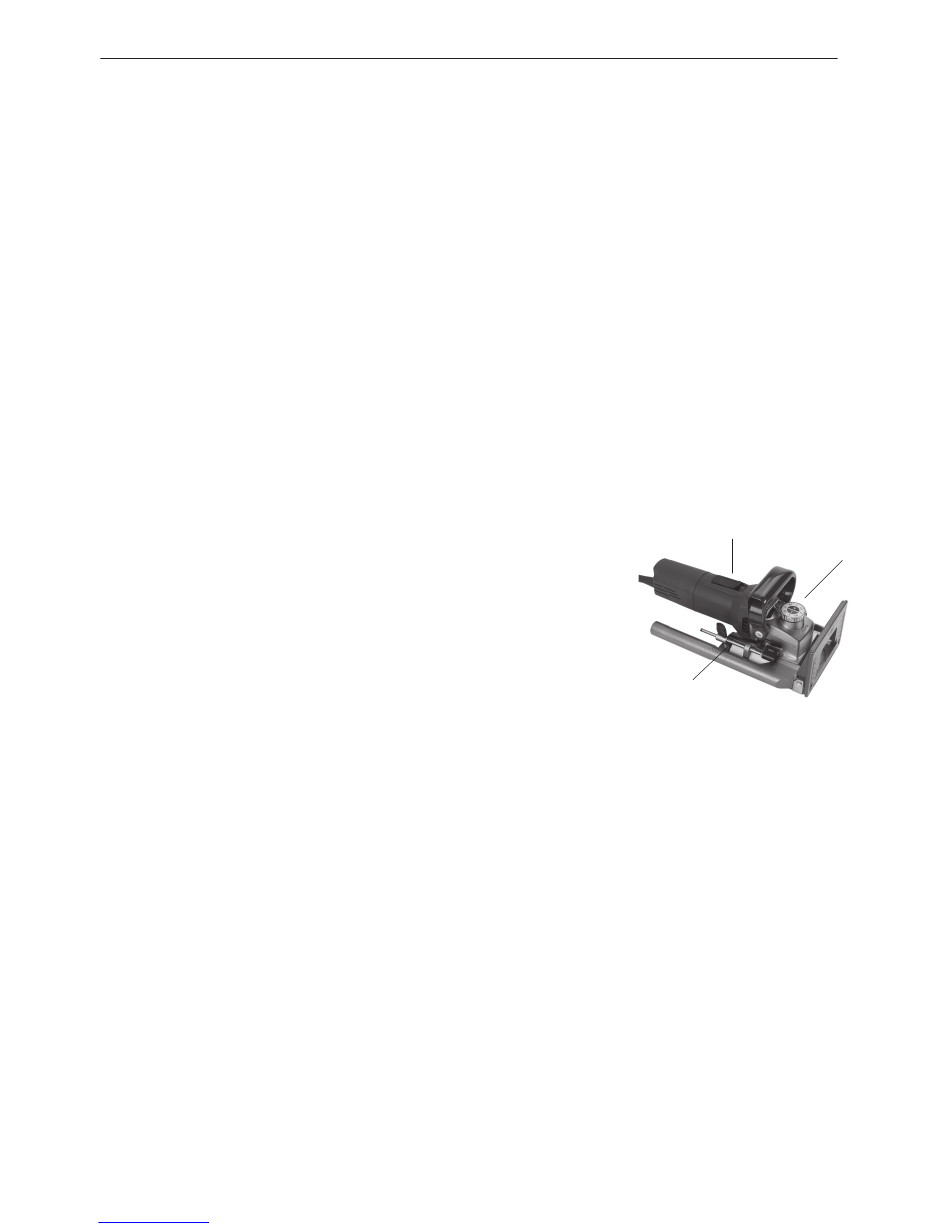

Funktionsteile
1 Schalter
2 Höhenverstellung
3 Tiefensteller
Anwendung (siehe dazu A Seite 12)
1. Fugenbreite über die Höhe des Sägeblattes einstellen
2. Dicke des Materials mit dem Tiefensteller einstellen
3. Maschine einschalten
4. Gewünschten Schnitt durchführen
5. Maschine ausschalten
Werkzeugwechsel (siehe dazu B Seite 12)
1. Maschine ausstecken
2. 4 Stk. Schrauben am Bodenblech lösen und Bodenblech entfernen
3. 4 Stk. Schrauben am Sägeblatt lösen, Sägeblatt austauschen und Schrauben wieder eindrehen
4. Bodenblech aufsetzen und 4 Stk. Schrauben wieder eindrehen
Minispot Fräserwechsel
1. Maschine ausstecken
2. 4 Stk. Schrauben am Bodenblech lösen
3. Bodenblech entfernen und Maschine umdrehen
4. 4 Stk. Schrauben am Sägeblatt lösen, Sägeblatt sowie Distanzscheibe entfernen, Minispotfräser einsetzen und
Schrauben wieder eindrehen
5. Bodenblech aufsetzen und 4 Stk. Schrauben wieder eindrehen
6. 4 Stk. Schrauben entfernen, Frontplatte austauschen und Schrauben wieder einsetzen
Wartung und Reparatur
Maschine öfters ausblasen.
Reparaturen an der Fräsmaschine Lamello Variocut dürfen nur vom Hersteller oder von lizenzierten
Reparaturwerkstätten durchgeführt werden.
Downloaded from www.Manualslib.com
800 W
10'000 U/Min
Ø 100 x 2.4 x 22 mm
2.4 mm
20 mm
4 - 8 mm
3,5 kg
Zubehör (nicht im Lieferumfang)
Absaugset 23, Innen Ø = 23 mm (3 m Schlauch + Anschlussstück)
Ersatz-Sägeblatt, Ø 100 x 2.4 x 22 mm, Z=20
Minispot-Set mit Fräser und Antirutschfrontplatte
Absaugschlauch-Adapter 54/58 mm
Ein - und Ausschalten der Maschine
Einstellen der Werkzeugposition in der Vertikalen
+/- 2mm für Fugenbreite 4-8 mm
Einstellen der Schnitttiefe je nach Werkstückdicke
