K3G097-AP46-01

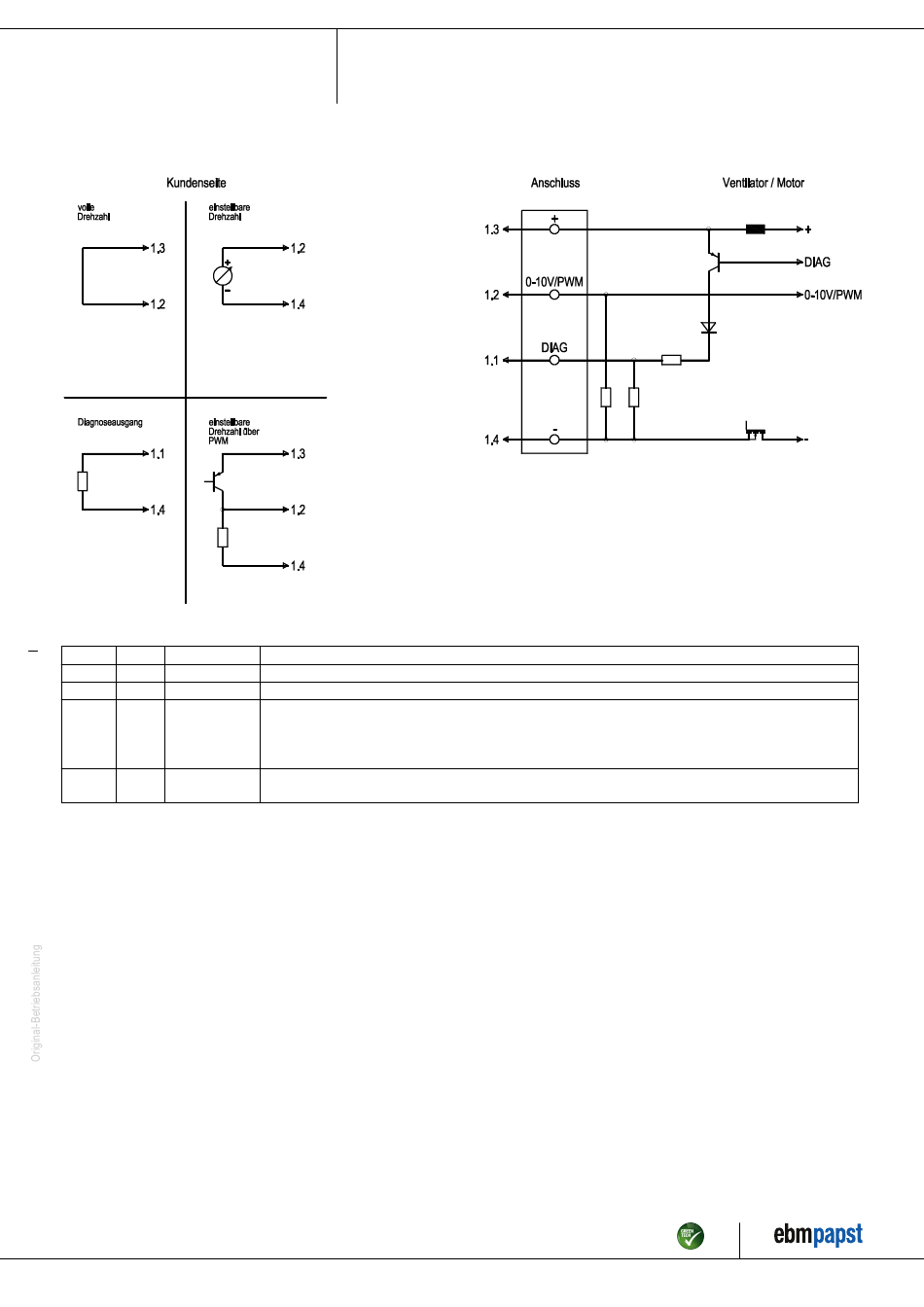

4.4 Anschlussbild
Nr.
Anschl. Bezeichnung
1.3
+
1.4
-
1.2
0-10 V / PWM
1.1
DIAG
Artikel-Nr. 57303-5-9970 · GER · Änderung 217691 · Freigabe 2020-08-12 · Seite 7 / 10
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Funktion / Belegung
Versorgungsspannung +
Versorgungsspannung -
Steuereingang: Ri > 27 kΩ
0-10 V: (Typ. 0,5 V -> Standby; 1,5 V -> n = min.; 9,5 V -> n = max.)
oder PWM: (12 V - Ub; 1 kHz - 10 kHz; Typ. < 1 % -> Standby; 10 % -> n = min.;
95 % -> n = max.)
Diagnoseausgang: Open Collector, Isorce max = 10 mA, Rsource = 2 kΩ; Rsink = 100 kΩ
Ventilator OK -> low; Ventilator Fehler -> high
