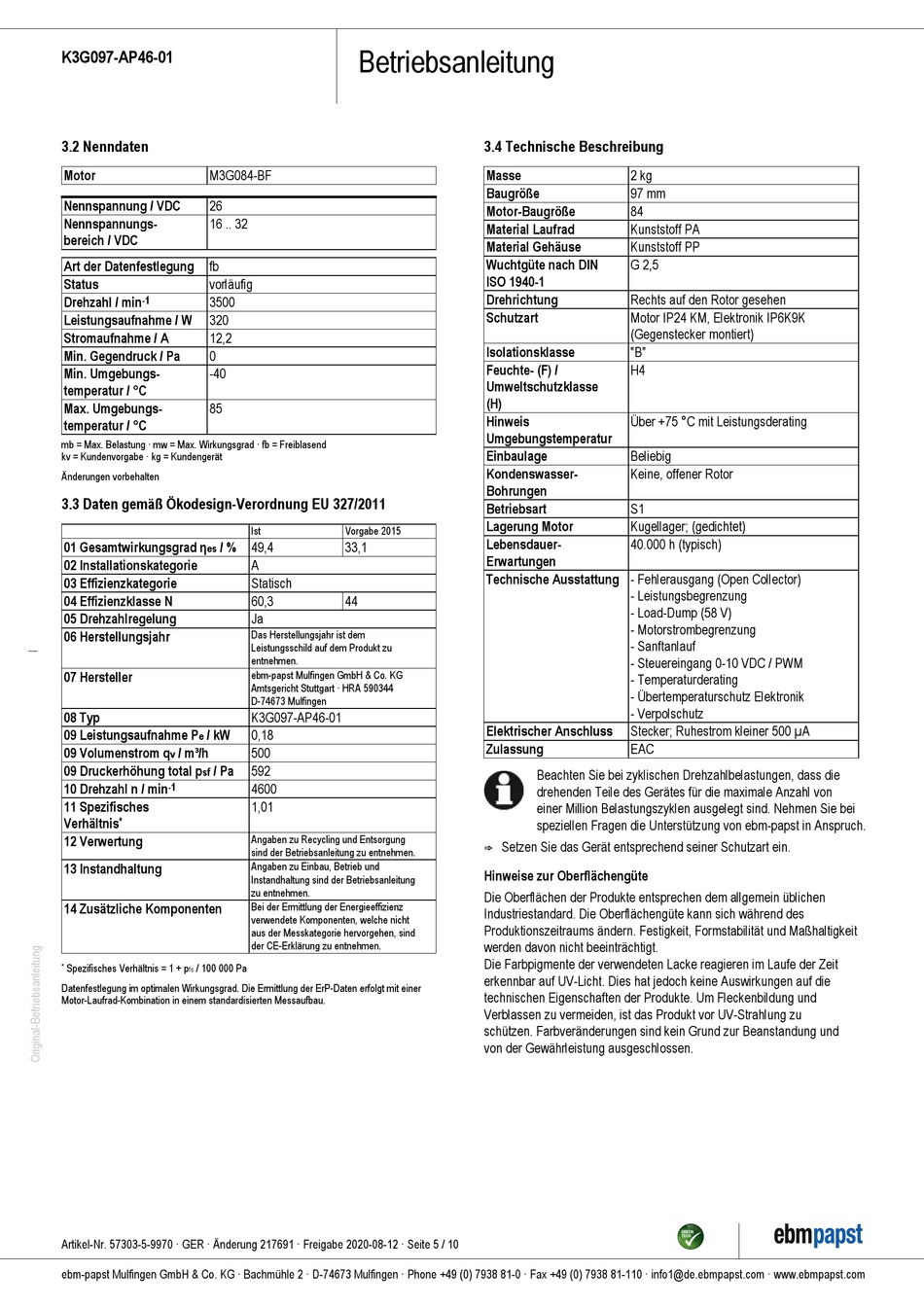

K3G097-AP46-01
3.2 Nenndaten
Motor
M3G084-BF
Nennspannung / VDC
26
Nennspannungs-
16 .. 32
bereich / VDC
Art der Datenfestlegung
fb
Status
vorläufig
Drehzahl / min
-1
3500
Leistungsaufnahme / W
320
Stromaufnahme / A
12,2
Min. Gegendruck / Pa
0
Min. Umgebungs-
-40
temperatur / °C
Max. Umgebungs-
85
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Daten gemäß Ökodesign-Verordnung EU 327/2011
01 Gesamtwirkungsgrad η
/ % 49,4
es
02 Installationskategorie
03 Effizienzkategorie
04 Effizienzklasse N
05 Drehzahlregelung
06 Herstellungsjahr
07 Hersteller
08 Typ
09 Leistungsaufnahme P
/ kW
e
09 Volumenstrom q
/ m³/h
v
09 Druckerhöhung total p
/ Pa
sf
10 Drehzahl n / min
-1
11 Spezifisches
Verhältnis
*
12 Verwertung
13 Instandhaltung
14 Zusätzliche Komponenten
*
Spezifisches Verhältnis = 1 + p
/ 100 000 Pa
fs
Datenfestlegung im optimalen Wirkungsgrad. Die Ermittlung der ErP-Daten erfolgt mit einer
Motor-Laufrad-Kombination in einem standardisierten Messaufbau.
Artikel-Nr. 57303-5-9970 · GER · Änderung 217691 · Freigabe 2020-08-12 · Seite 5 / 10
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Ist
Vorgabe 2015
33,1
A
Statisch
60,3
44
Ja
Das Herstellungsjahr ist dem
Leistungsschild auf dem Produkt zu
entnehmen.
ebm-papst Mulfingen GmbH & Co. KG
Amtsgericht Stuttgart · HRA 590344
D-74673 Mulfingen
K3G097-AP46-01
0,18
500
592
4600
1,01
Angaben zu Recycling und Entsorgung
sind der Betriebsanleitung zu entnehmen.
Angaben zu Einbau, Betrieb und
Instandhaltung sind der Betriebsanleitung
zu entnehmen.
Bei der Ermittlung der Energieeffizienz
verwendete Komponenten, welche nicht
aus der Messkategorie hervorgehen, sind
der CE-Erklärung zu entnehmen.
3.4 Technische Beschreibung
Masse
2 kg
Baugröße
97 mm
Motor-Baugröße
84
Material Laufrad
Kunststoff PA
Material Gehäuse
Kunststoff PP
Wuchtgüte nach DIN
G 2,5
ISO 1940-1
Drehrichtung
Rechts auf den Rotor gesehen
Schutzart
Motor IP24 KM, Elektronik IP6K9K
(Gegenstecker montiert)
Isolationsklasse
"B"
Feuchte- (F) /
H4
Umweltschutzklasse
(H)
Hinweis
Über +75 °C mit Leistungsderating
Umgebungstemperatur
Einbaulage
Beliebig
Kondenswasser-
Keine, offener Rotor
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager; (gedichtet)
Lebensdauer-
40.000 h (typisch)
Erwartungen
Technische Ausstattung - Fehlerausgang (Open Collector)
- Leistungsbegrenzung
- Load-Dump (58 V)
- Motorstrombegrenzung
- Sanftanlauf
- Steuereingang 0-10 VDC / PWM
- Temperaturderating
- Übertemperaturschutz Elektronik
- Verpolschutz
Elektrischer Anschluss
Stecker; Ruhestrom kleiner 500 µA
Zulassung
EAC
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
werden davon nicht beeinträchtigt.
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
erkennbar auf UV-Licht. Dies hat jedoch keine Auswirkungen auf die
technischen Eigenschaften der Produkte. Um Fleckenbildung und
Verblassen zu vermeiden, ist das Produkt vor UV-Strahlung zu
schützen. Farbveränderungen sind kein Grund zur Beanstandung und
von der Gewährleistung ausgeschlossen.
