Installation und
Inbetriebnahme
DEUTSCH
3.5
Elektrische Installation
E1: Video-Schnittstelle
–
Für den Anschluss eines Monitors
•
Videosignal über VGA Schnittstelle
anschließen.
•
Auf korrekte Verschraubung des Steckers
achten.
•
Für den Anschluss des Videosignals wird
ein hochwertiges Kabel verwendet.
Andere Kabel schlechterer Qualität kön-
nen Störungen und Schattenbildungen
am Monitor zur Folge haben.
E2: PS2-Anschluss
–
Anschluss der Tastaturbaugruppe mit
Kabel für externen Anschluss von Maus,
Tastatur und Video.
•
Tastatur an PS2-Stecker mit Markierung
„Tastatur", Maus an PS2-Stecker mit
Markierung „Maus" anschließen. Stecker
nicht vertauschen!
E3: USB-Anschluss
Wahlweise steht auch ein USB-Port zum
Anschluss von Tastatur und Maus zur
Verfügung.
E4: Netzanschluss
•
Netzanschluss nur mit mitgeliefertem
Netzkabel.
Hinweis
PS2-Anschluss E2 und USB-Anschluss E3
nicht parallel betreiben.
14
Downloaded from
www.Manualslib.com
manuals search engine
Installation and
commissioning
ENGLISH

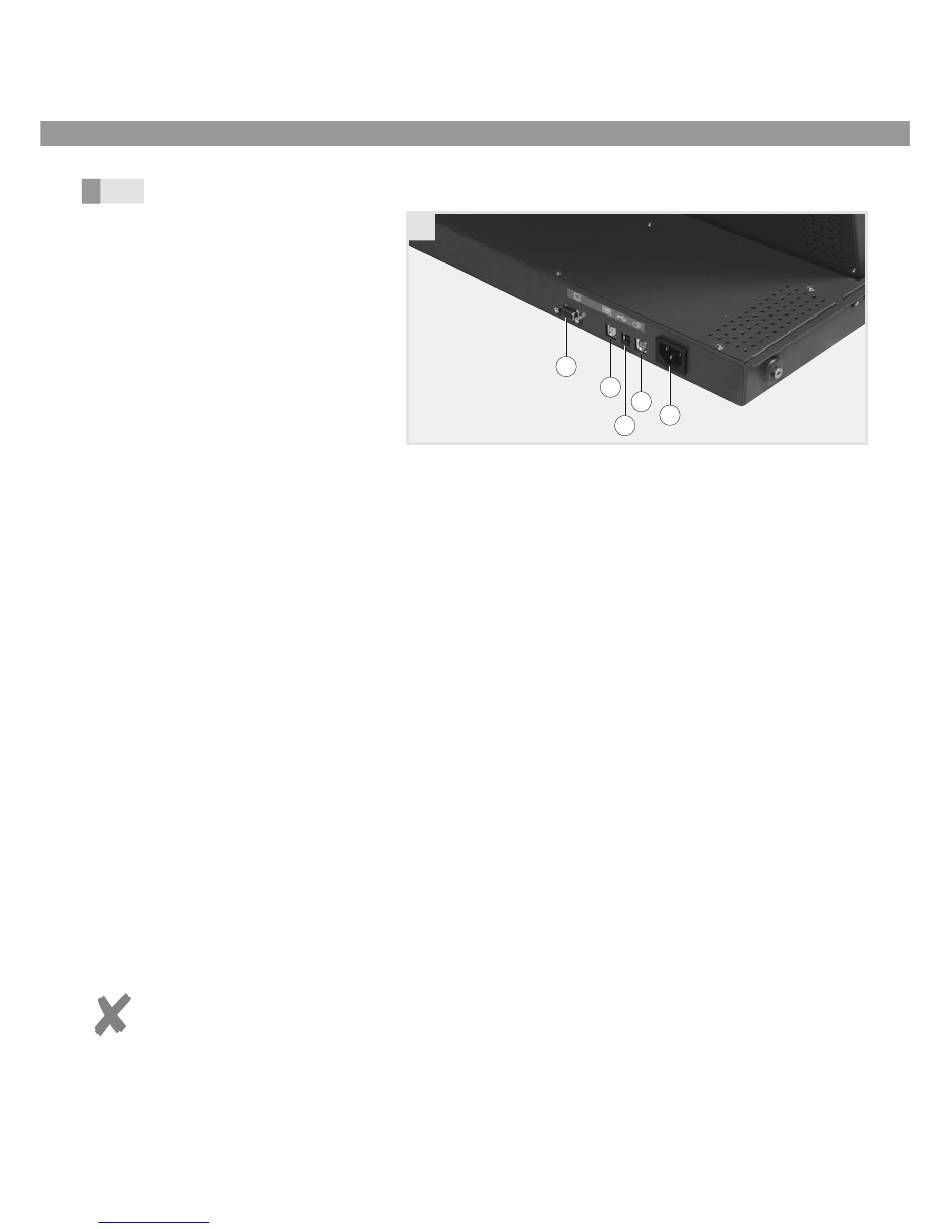

Electrical installation
E
E1
E1: VGA Interface
–
For the connection of a monitor
•
Connect the video signal using the VGA
interface
•
Make sure that the connector is fitted
correctly
•
Use a high-quality cable for connecting
the video signal.
Other cables with poorer quality could
cause interference and shadows on the
monitor.
E2: PS2 Connector
–
Keyboard assembly connectors for
external mouse, keyboard and video
peripheral devices.
•
Connect the keyboard to the PS2 connec-
tor marked "Keyboard" and the mouse to
the PS2 connector marked "Mouse". Do
not mix up the connectors!
E3: USB port
A USB port can also be provided as an
option for connecting the keyboard and
mouse.
E4: Mains Connection
•
Only connect to the mains using the
included power cord.
Information
Do not operate the PS2 connector E2 and
USB port E3 at the same time.
Installation et
mise en service
FRANÇAIS
Installation électrique
E2
E2
E4
E3
E1 : Interface VGA
–
Pour brancher un moniteur
•
Raccorder le signal vidéo par l'intermé-
diaire de l'interface VGA.
•
Veiller à ce que la fiche soit vissée correc-
tement.
•
Pour le raccordement du signal vidéo,
on utilise un câble d'excellente qualité.
D'autres câbles de moindre qualité peu-
vent provoquer des dysfonctionnements
ou l'apparition de silhouettes sur l'image
du moniteur.
E2 : Raccordement PS2
–
Connexion au module clavier à l'aide d'un
câble servant au raccordement externe
de la souris, du clavier et de la vidéo.
•
Raccorder le clavier à la fiche PS2 portant
la marque « Clavier » et la souris à la fiche
PS2 portant la marque « Souris ». Veiller à
ne pas confondre les fiches !
E3 : Raccordement USB
Il existe aussi un port USB pour le raccorde-
ment du clavier et de la souris.
E4 : Raccordement au réseau
•
Raccordement au réseau exclusivement
avec le cordon d'alimentation fourni.
Nota
Ne pas utiliser en parallèle la prise PS2 E2
et la prise USB E3.
