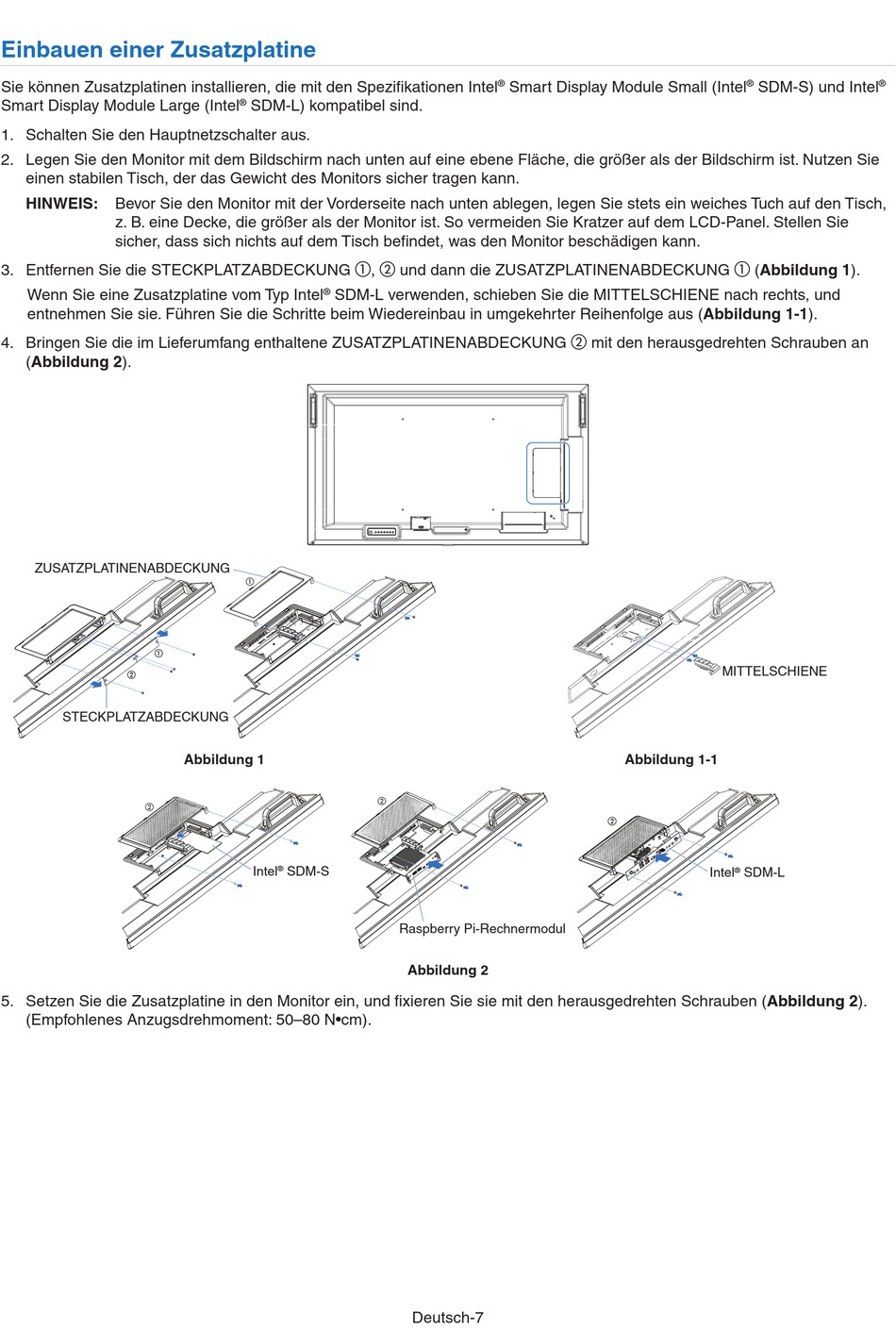

Winbauen einer Zusatzplatine
Sie können Zusatzplatinen installieren, die mit den Spezifikationen Intel
Smart Display Module Large (Intel
1. Schalten Sie den Hauptnetzschalter aus.
2. Legen Sie den Monitor mit dem Bildschirm nach unten auf eine ebene Fläche, die größer als der Bildschirm ist. Nutzen Sie
einen stabilen Tisch, der das Gewicht des Monitors sicher tragen kann.



INWWISS: Bevor Sie den Monitor mit der Vorderseite nach unten ablegen, legen Sie stets ein weiches Tuch auf den Tisch,
z. B. eine Decke, die größer als der Monitor ist. So vermeiden Sie Kratzer auf dem LCD-Panel. Stellen Sie
sicher, dass sich nichts auf dem Tisch befindet, was den Monitor beschädigen kann.
3. Entfernen Sie die STECKPLATZABDECKUNG a , b und dann die ZUSATZPLATINENABDECKUNG a (Abbildung 1).
Wenn Sie eine Zusatzplatine vom Typ Intel
entnehmen Sie sie. Führen Sie die Schritte beim Wiedereinbau in umgekehrter Reihenfolge aus (Abbildung 1-1).
4. Bringen Sie die im Lieferumfang enthaltene ZUSATZPLATINENABDECKUNG b mit den herausgedrehten Schrauben an
(Abbildung 2).
ZUSATZPLATINENABDECKUNG
STECKPLATZABDECKUNG
5. Setzen Sie die Zusatzplatine in den Monitor ein, und fixieren Sie sie mit den herausgedrehten Schrauben (Abbildung 2).
(Empfohlenes Anzugsdrehmoment: 50–80 N•cm).
SDM-L) kompatibel sind.
®
SDM-L verwenden, schieben Sie die MITTELSCHIENE nach rechts, und
®
Abbildung 1
Intel SDM-S
®
Smart Display Module Small (Intel
®
Raspberry Pi-Rechnermodul
Abbildung 2
Deutsch-7
SDM-S) und Intel
®
MITTELSCHIENE
Abbildung 1-1
Intel ® SDM-L
®
