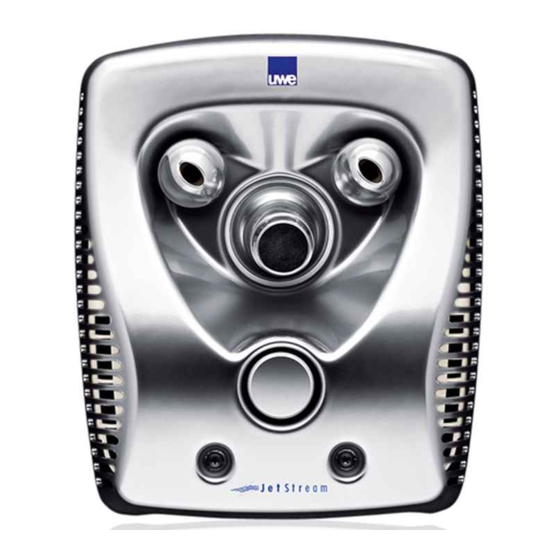

UWE JETStream BAMBO Montage- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

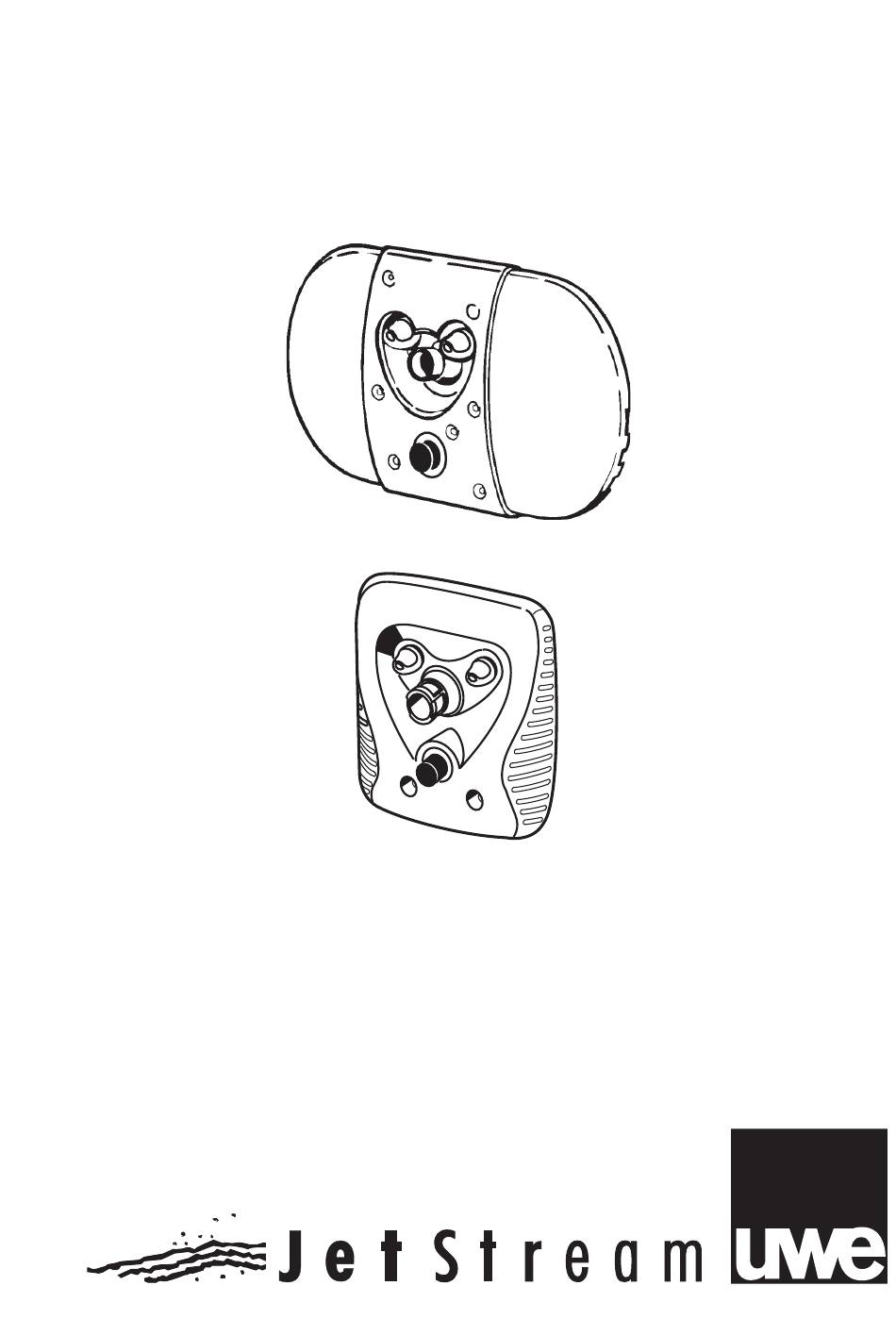

MONTAGE- UND BEDIENUNGSANLEITUNG
BAMBO/JUNO
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für UWE JETStream BAMBO

Inhaltszusammenfassung für UWE JETStream BAMBO

  • Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG BAMBO/JUNO...

  • Seite 2: Inhaltsverzeichnis

    Vorwort Ihr Gerät ist nach dem neuesten Stand der Technik gebaut und betriebssicher. Es können jedoch von dem Gerät Gefahren ausgehen, wenn es nicht von geschulten oder eingewiesenen Personen oder zu nicht bestimmungsgemä- ssem Gebrauch eingesetzt wird. Deshalb muss von jeder Person, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Reparatur des Gerätes beauftragt ist, die Bedienungsanleitung und besonders die Sicherheitshinweise gelesen und verstanden werden.

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE 1.1 Vor der Inbetriebnahme Die Sicherheitshinweise und die Bedienungsanleitung müssen vor der Aufstellung und Inbetriebnahme auf- merksam gelesen und beachtet werden. Halten Sie unbedingt die Anforderungen der Firma uwe bzw. der Normgeber ein. 1.2 Erstinbetriebnahme des Gerätes Vor jeder Inbetriebnahme sind die örtlichen Sicherheitsbestimmungen sowie die Sicherheitshinweise einzuhal- ten.

  • Seite 4: Produkthaftung

    1.5 Produkthaftung Der Benutzer wird ausdrücklich darauf hingewiesen, dass das Gerät ausschliesslich bestimmungsgemäss ein- gesetzt werden darf. Für den Fall, dass das Gerät nicht bestimmungsgemäss eingesetzt wird, geschieht dies in der alleinigen Verantwortung des Anwenders. Jegliche Haftung des Herstellers entfällt somit. 1.6 Verhalten im Notfall Wasser sofort verlassen und Geräte durch Hauptschalter oder Sicherungen spannungsfrei schalten und gegen unbefugtes Wiedereinschalten sichern.

  • Seite 5: Einsetzen Des Düsenmantelgehäuses Mit Lampengehäusen In Die Schalung

    EINSETZEN DES DÜSENMANTELGEHÄUSES MIT LAMPENGEHÄUSEN IN DIE SCHALUNG • Montage (Bild 1) Schrauben Sie das Düsenmantelgehäuse so in die Schalung, dass das rote Schild mit Text „oben“ nach oben zeigt. Dann befindet sich, von der Beckeninnenseite her gesehen, der Druckstutzen auf der senkrechten Mittelachse über dem Gehäusemittelpunkt, der Saugstutzen rechts unten und der Luftansaugschlauch bzw.
  • Seite 6 • Fliesenplan (Bild 2) Fliesen Sie von der Düsenmantelgehäuse abgewandten Seite herkommend, halbkreisförmig an das Lampenge- häuse heran. Fliesen Sie dabei mindestens bis zur Aussenkante des Lampengehäuses, jedoch maximal bis zum Beginn des Lochkreises. Im Gegensatz dazu das Düsenmantelgehäuse selbst bis zu seiner Innenkante fliesen.
  • Seite 7 Einbau des Düsenmantelgehäuses in ein Stahl-, Alu- und Polyesterbecken ohne Luftansaugschlauch Wasserspiegel Wasserspiegel zur Ansaugung der Luft Beleuchtung aus dem Beckenum- gang 5-10 cm über 10,5 - 25,5 Ø 0,9 oben dem Wasserspiegel 11,5 - 26,5 Lage der Düse Senkschraube M 6x30 Klemmrahmen Leerrohr für Pneu- matikschlauch...

  • Seite 8: Fertigmontage/Angaben Nur Für Autorisierte Personen

    Hanfen Sie ebenfalls Saug- und Druckschlauch (beide sind gleich) in die Muffenschieber ein. Möchten Sie die Pumpe auf einer Konsole von uwe montieren, so müssen Sie diese vorher an die Beckenwand dübeln. Setzen Sie die Pumpe entweder mit einem Schwingmetall (Stossdämpfer) auf die Konsole oder, wenn Sie einen Sockel betonieren möchten, unterbauen Sie diesen entsprechend.
  • Seite 9 Wichtig: Achten Sie darauf, dass der Saug- und Druckschlauch richtig verklebt wird Vergessen Sie dabei nicht die Dichtung zwischen Schlauchnippel und Pumpenstutzen einzulegen. Schrauben Sie die Pumpe fest, bzw. setzen Sie die Steinschrauben. Montage Luftansaugschlauch (Bild 1) Bringen Sie auf das Ende des Luftansaugschlauches das beiliegende Rückschlagventil auf. Dübeln Sie dazu den Halter (19) so in die Wand, dass die Oberkante des Ventils (18) mindestens 5 cm über dem max.
  • Seite 10 BAMBO / JUNO Einbau in Betonbecken mit Überflutungsrinne Abmessungen in cm...
  • Seite 11 BAMBO / JUNO Einbau in Betonbecken ohne Überflutungsrinne Abmessungen in cm...

  • Seite 12: Inbetriebnahme/Angaben Für Den Benutzer Der Anlage

    Ist das Gerät komplett montiert und elektrisch angeschlossen, kann das Gerät in Betrieb genommen werden. Bevor Sie die uwe JETSTREAM Anlage in Betrieb nehmen, drehen Sie den Motor am Lüfter- rad von Hand mehrmals durch. Hinweise an den Betreiber: Keine mangelhafte Anlage in Betrieb nehmen.

  • Seite 13: Massage

    4.6 Massage Drosseln Sie vor dem Massieren unbedingt den Strahldruck. Nicht den vollen Massagestrahl gegen die Weichteile des Körpers richten. Zur grossflächigen Massage Strahlstärke auf halbe Stärke drosseln. Zum Aufsetzen und Abnehmen des Massageschlauches Pumpe abschalten. Halten Sie zur Punktmassage die Düse des Massageschlauches unter Wasser fest in der Hand. Führen Sie die Düse des Massageschlauches mit Abstand über die gewünschte Stelle.

  • Seite 14: Wartung

    Es dürfen nur autorisierte Personen an dem Gerät arbeiten. Es ist jede Arbeitsweise zu unterlas- sen, die die Sicherheit an dem Gerät beeinträchtigt. Beziehen Sie immer nur Original-Ersatzteile über Ihren Händler oder die Fa. uwe. 5.1 Wechsel Beleuchtungslampe Ziehen Sie die Verstellgriffe ab. Nehmen Sie die kleine Abdeckhaube ab, indem Sie die Nieten herausziehen.

  • Seite 15: Montage Der Haltegriffe

    MONTAGE DER HALTEGRIFFE Montage in Betonbecken mit Putz oder Montage Fliesenauskleidung Obere Halteseildeckel wie vermasst verschrauben. Untere Haltseildeckel leicht nach unten ziehen, so dass sich das Halteseil gerade richtet. Schraubenlöcher abbohren und Deckel verschrauben. gestrichelte gestrichelte Halteseitldeckel Halteseitldeckel Schrauben Schrauben werden nur für werden nur für Fertigbecken...

  • Seite 16: An Den Elektroinstallateur

    702 aus. Halten Sie unbedingt die Sicherheitshinweise und die Anforderungen der Normgeber ein. Alle Arbeiten an den stationären Schwimmbeckenpumpen dürfen nur durch von der Fa uwe autorisierten Firmen oder durch geschulte Elektrofachkräfte durchgeführt werden. Die DIN VDE und zutreffenden Unfallverhütungsvor- schriften sind bei Arbeiten mit Spannung zu beachten.
  • Seite 17 Schaltplan für JetStream Schaltplan für JetStream EuroJet, BAMBO2, BAMBO, COCO EuroJet, BAMBO2, BAMBO, COCO (unbeleuchtete Ausführung) (unbeleuchtete Ausführung) LIBRA 3-5, LIDO, LIDO2, VIVA LIBRA 3-5, LIDO, LIDO2, VIVA mit Pneumatikschalter mit Pneumatikschalter und Zeitrelais 3 N ~ PE 50 Hz 400/230 V 16 A 3 N ~ PE 50 Hz 400/230 V 16 A Steuerkasten Pumpenaggregat...
  • Seite 18 Teil 702 aus. Halten Sie unbedingt die Sicherheitshinweise und die Anforderungen der Norm- geber ein. Alle Arbeiten an den stationären Schwimmbeckenpumpen dürfen nur von der Fa. uwe autorisierten Firmen oder durch geschulte Elektrofachkräfte durchgeführt werden. Die DIN VDE und zutreffenden Unfallverhütungsvorschriften sind bei Arbeiten mit Spannung zu beachten.
  • Seite 19 Schaltplan für JETSTREAM Schaltplan für JETSTREAM BAMBO2, BAMBO, COCO, COCO LUX (beleuchtete Ausführungen) BAMBO2, BAMBO, COCO, COCO LUX (beleuchtete Ausführungen) mit Pneumatikschalter 3 N ~ PE 400 V mit Pneumatikschalter und Zeitrelais 3 N ~ PE 400 V Sicherung, FI-Schalter ≤ Sicherung, FI-Schalter ≤...
  • Seite 20 GmbH Buchstraße 82 · Postfach 2020 D-73510 Schwäbisch Gmünd Tel. (07171) 103 -0 · Fax (07171) 103 -106...
