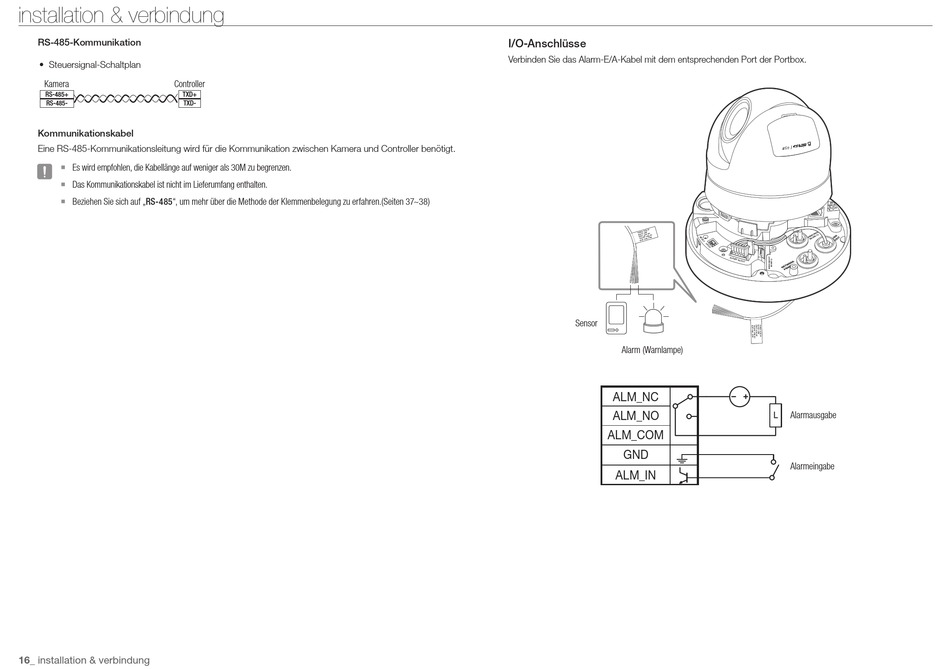

Rs-485-Kommunikation - Hanwha Techwin WISENET XNP-6120H Benutzerhandbuch

installation & verbindung

rs-485-Kommunikation

• Steuersignal-Schaltplan
Kamera Controller
RS-485+ TXD+
RS-485- TXD-
Kommunikationskabel
Eine RS-485-Kommunikationsleitung wird für die Kommunikation zwischen Kamera und Controller benötigt.
Es wird empfohlen, die Kabellänge auf weniger als 30M zu begrenzen.
`
J
Das Kommunikationskabel ist nicht im Lieferumfang enthalten.
`
Beziehen Sie sich auf „RS-485", um mehr über die Methode der Klemmenbelegung zu erfahren.(Seiten 37~38)
`
16_ installation & verbindung
i/O-Anschlüsse
Verbinden Sie das Alarm-E/A-Kabel mit dem entsprechenden Port der Portbox.
Sensor
Alarm (Warnlampe)
ALM_NC
ALM_NO
ALM_COM
GND
ALM_IN
Alarmausgabe
Alarmeingabe
