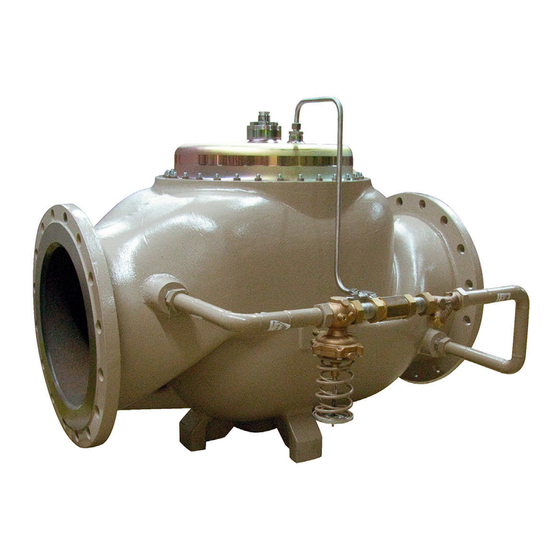

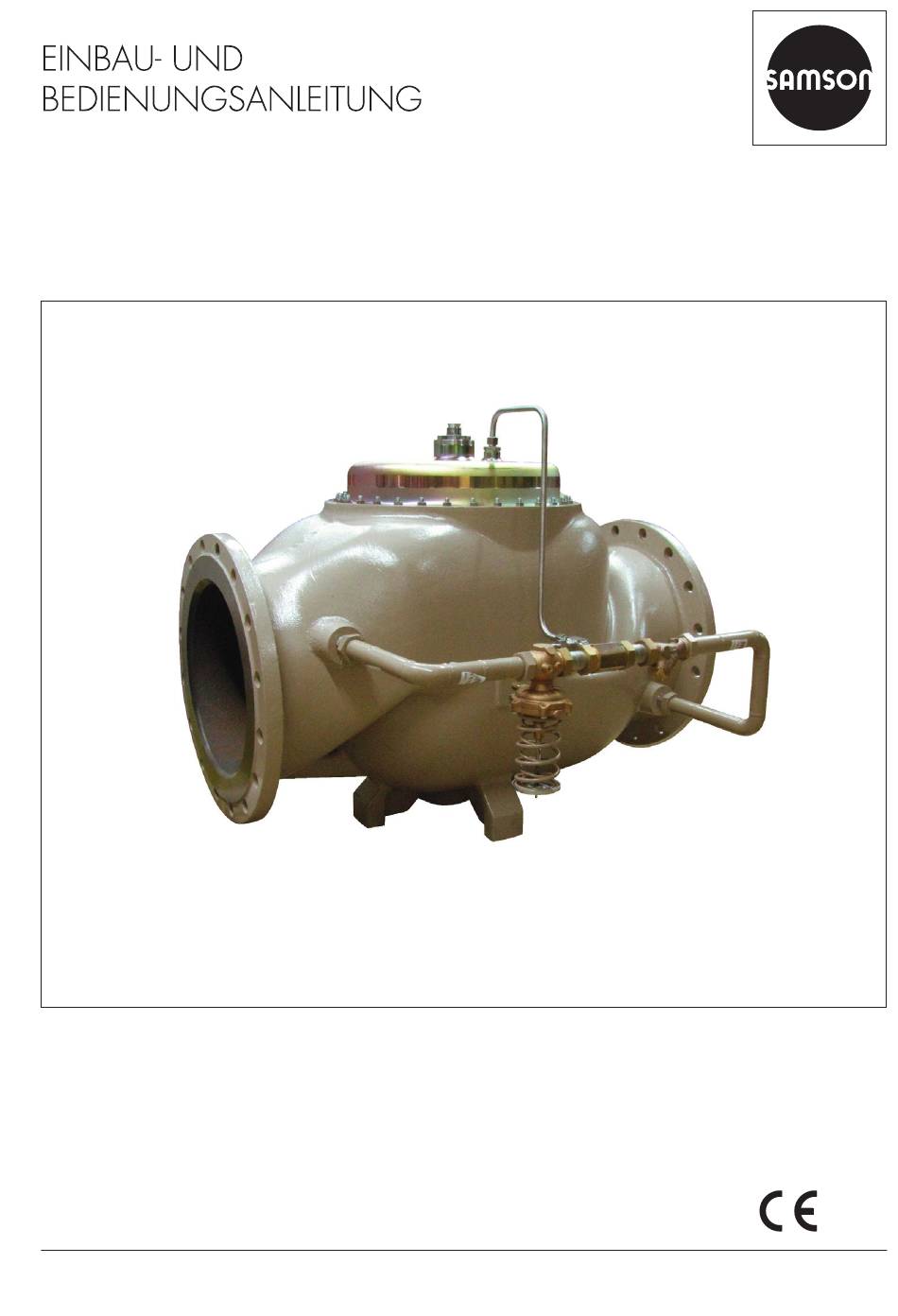

- Seite 1 EB 3210 Originalanleitung Differenzdruckregler Typ 2334, membranentlastet, DN 400 (Standardversion) Universalregler mit Hilfssteuerventil Typ 2334 Regler ohne Hilfsenergie Ausgabe November 2020...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Ge- räten bei.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise ..............4 Regelmedium, Einsatzbereich .................5 Lagerung und Transport ..................5 Aufbau und Wirkungsweise ................6 Mindest-Differenzdruck zur Funktion ..............9 Einbau ......................10 Einbauhinweise....................10 Schmutzfänger.....................11 Absperrventile .....................11 Manometer ....................12 Bypass ......................12 Steuerleitung, Ausgleichsgefäß und Nadeldrosselventil ........13 Bedienung ....................13 Inbetriebnahme ....................13 Sollwert einstellen ..................14 5.2.1 Druckregler und Differenzdruckregler ............14 5.2.2... -
Seite 4: Allgemeine Sicherheitshinweise
1 Allgemeine Sicherheitshinweise − Das Gerät darf nur durch fachkundiges und unterwiesenes Personal unter Beachtung anerkannter Regeln der Technik eingebaut, in Betrieb genommen und gewartet werden. Dabei sicherstellen, dass Beschäftigte oder Dritte nicht gefährdet werden. − Die in dieser Anleitung aufgeführten Warnhinweise, besonders für Einbau, Inbetriebnahme und Wartung, sind unbedingt zu beachten. -
Seite 5: Regelmedium, Einsatzbereich
2 Regelmedium, Einsatzbereich Hilfsgesteuerte Druck-, Differenzdruck-, Volumenstrom-, Temperatur- oder Kombiregler, opti- onal mit zusätzlichem elektrischen Antrieb · Hauptventil-Nennweite DN 65 bis 400 · Nenn- druck PN 16 bis 40 · mit Flanschanschluss · für wärme- und kältetechnische Anlagen · für flüssige Medien von 5 bis 150 °C, nicht brennbare Gase bis 80 °C WARNUNG Unkontrollierter Überdruck in der Anlage! Berstgefahr! -
Seite 6: Aufbau Und Wirkungsweise
3 Aufbau und Wirkungsweise Das Medium fließt in Pfeilrichtung durch die von Sitz und Kegel freigegebene Fläche und Vgl. Bild 1-1, Seite 7. verlässt das Ventil mit einem von der Kegel- stellung abhängigen Nachdruck p . Dabei Die Universal-Regelgeräte bestehen aus ei- werden mehrere Kräfte verglichen. - Seite 7 Ventil Typ 2422 DN 125 bis 250, balgentlastet Ventil Typ 2422 DN 65 bis 100, balgentlastet mit Antrieb Typ 2420 Ventil Typ 2423 DN 125 bis 400, membranentlastet Bild 1-1: Universalregler Typ 2334 EB 3210...
- Seite 8 Typ 2334 · Mögliche Konfigurationen Die folgenden Bilder zeigen schematisch den prinzipiellen Aufbau eines Universalreglers Typ 2334 und die möglichen Funktionen. Im Bypass können bis zu drei Hilfssteuerventile eingebaut sein. Haupt- Hilfssteuerventil Schema Einzelheiten in … ventil Druckminderer Typ 2422 Typ 44-2, Typ 44-3 T 2623 | EB 2623-1 Typ 44-9...
-
Seite 9: Mindest-Differenzdruck Zur Funktion
Haupt- Hilfssteuerventil Schema Einzelheiten in … ventil Temperaturregler Typ 2422 auf Anfrage Motorventil, binärsignal-gesteuert Typ 2422 auf Anfrage 3.1 Mindest-Differenzdruck zur Funktion Damit ein hilfsgesteuerter Regler funktionieren kann, muss in der Anlage ein Mindest-Diffe- renzdruck Δp anstehen. Steht dieser Mindest-Differenzdruck Δp am Regler nicht an, bleibt er geschlossen oder öffnet nur teilweise. -
Seite 10: Einbau
4 Einbau − Durchflussrichtung entsprechend dem Pfeil auf dem Gehäuse. Den Einbauort so wählen, dass Nennweiten- − Regler spannungsfrei einbauen, falls er- reduzierungen, Armatureneinbauten oder forderlich, die Rohrleitung in der Nähe Umlenkungen einen Abstand von mindestens der Anschlussflansche abstützen. Abstüt- 6 x DN zum Regler aufweisen. -
Seite 11: Schmutzfänger
Bypass überbrücken. Isolierung · Bei der Kälteisolierung empfiehlt 4.2 Schmutzfänger SAMSON, zunächst die Anlage zu füllen und sorgfältig zu spülen (vgl. Kap. „5.1 In- Ein Schmutzfänger (z. B. Typ 1/Typ 2 von betriebnahme“). Der Regler darf dabei noch SAMSON) wird vor dem Regler eingebaut. -
Seite 12: Manometer
4.4 Manometer richtig! Zur Beobachtung der in der Anlage herr- schenden Drücke vor und hinter dem Regler je ein Manometer einsetzen. Druckminderfunktion: Das auf der Nach- druckseite angeordnete Manometer hinter Anschluss seitlich – optimal – der Druckentnahmestelle der Steuerleitung anschließen. Überströmfunktion: Das auf der Vordrucksei- te angeordnete Manometer vor der Dru- ckentnahmestelle der Steuerleitung anschlie-... -
Seite 13: Steuerleitung, Ausgleichsgefäß Und Nadeldrosselventil
Die Steuerleitung ist bauseitig mit 6 x 1-mm- Info Rohr (Hilfssteuerventil mit Außengewinde) bzw. mit 8 x 1-mm-Rohr (Hilfssteuerventil mit Regler erst nach Montage aller Bauteile wie Flanschanschluss) beizustellen. SAMSON z. B. Ventil, Antrieb und Steuerleitungen in empfiehlt, einen seitlichen Anschluss an die Betrieb nehmen. Hauptleitung (vgl. Bild 1-3). Krümmer, Quer- schnittsänderungen und andere Einbauten,... -
Seite 14: Sollwert Einstellen
5.2 Sollwert einstellen Î Alle Ventile auf Verbraucherseite sind im Zustand “offen”. Î Öffnen der Absperrventile, vorzugsweise 5.2.1 Druckregler und Diffe- von der Rücklaufleitung her. renzdruckregler − Langsam, in kleinen Schritten in Minuten- abständen öffnen. Hauptventil Typ 2422 Einstellen des gewünschten Sollwerts bei teil- Spülen der Anlage · Bei gefüllter Anlage zu- weise geöffneter Anlage (Verbraucher) am nächst den Verbraucher voll öffnen;... -
Seite 15: Volumenstromregler
5.2.2 Volumenstromregler Info Den Wirkdruck ∆p von 0,2 bar oder Hauptventil Typ 2423 Wirk 0,5 bar (vgl. Kap. „8 Typenschild“) beach- Einstellen des gewünschten Sollwerts bei teil- ten. Er ist durch die im Antrieb eingebauten weise geöffneter Anlage (Verbraucher) am Wirkdruckfedern vorgegeben. Sollwertsteller des jeweiligen Hilfssteuerven- tils. - Seite 16 Tabelle 1-2: Volumenstrom-Sollwertbereiche für Wasser Typ 2423 · balgentlastet Nennweite DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 Volumenstrom-Sollwertbereiche für Wasser in m³/h 0,2 bar 2 bis 28 3,5 bis 35 6,5 bis 63 11 bis 80 18 bis 120 20 bis 180 26 bis 220 Wirkdruck ∆p 0,5 bar...
- Seite 17 DN15 DN32 V ˚ /h ] ³ V ˚ /h ] ³ DN80 DN65 1 2 3 4 5 6 7 8 Umdrehungen Sollwertsteller (Blende) = 0,5 bar · ____ ∆p – – – – ∆p = 0,2 bar Wirk Wirk Bild 1-6: Einstelldiagramm Typ 2423 balgentlastet, DN 65 und 80 EB 3210...
- Seite 18 V ˚ V ˚ /h ] ³ /h ] ³ DN125 DN100 12 14 16 18 Umdrehungen Sollwertsteller (Blende) = 0,5 bar · ____ ∆p – – – – ∆p = 0,2 bar Wirk Wirk V ˚ /h ] V ˚ ³ /h ] ³ DN150 DN250 DN200...
- Seite 19 ˚ V V ˚ [ m³/h ] [ m³/h ] DN 150 DN 250 DN 200 DN 125 0 2 4 6 8 10 12 14 16 18 20 0 2 4 6 8 10 12 14 16 18 = 0,5 bar · ____ ∆p –...
-
Seite 20: Kombinationsregler
5.2.3 Kombinationsregler 5.3 Außerbetriebnahme Zuerst das Absperrventil auf der Vordruck- Hauptventil Typ 2423 seite und dann auf der Nachdruckseite Wenn mehrere Funktionen einjustiert wer- schließen. den, dürfen sie sich während der Sollwer- teinstellung nicht beeinflussen. Zuerst den Volumenstromsollwert einstellen. Dazu muss die Sollwertfeder des jeweiligen Hilfssteuerventils für Druck oder Differenz- druck durch Drehen des Sollwertstellers im Uhrzeigersinn () maximal gespannt sein,... -
Seite 21: Reinigung Und Wartung
6 Reinigung und Wartung Für eine mögliche Reparatur des Hilfssteuer- ventils beachten Sie die EB des jeweiligen Der Universalregler ist wartungsfrei. Sitz, Ke- Reglers. gel und Stellmembran von Haupt- als auch Besondere Betriebs- und Einbauverhältnisse Hilfssteuerventil unterliegen aber natürlichem bringen immer wieder neue Situationen, die Verschleiß. -
Seite 22: Service
7 Service Bei Auftreten von Funktionsstörungen oder einem Defekt bietet der SAMSON-Kunden- dienst seine Unterstützung an. Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen finden Sie im Internet un- ter u www.samsongroup.com, in einem SAMSON-Produktkatalog oder auf der Rück- seite dieser EB. -
Seite 23: Typenschild
8 Typenschild Typenschild Hauptventil DIN-Ausführung ANSI-Ausführung ANSI Ventiltyp Nennweite Erzeugnisnummer Zul. Differenzdruck in psi Geräte-Index Zul. Temperatur in °F Kommissionsnummer oder Datum 10 Gehäusewerkstoff -Wert 11 C -Wert (K x 1,17) Nennweite 12 ANSI-Class (Nenndruck) Nenndruck 10 Zul. Differenzdruck in bar 11 Zul. -
Seite 24: Technische Daten
Sollwertbereiche in bar, kontinuierlich einstellbar abhängig vom Hilfssteuerventil am Hilfssteuerventil Hilfssteuerventil Typ … abhängig von der Anwendung Typ 2334 · Grundversion DN 15 DN 25 Typ 2334 · Ausführung mit DN 25 DN 40 Bypass Typ 2334 · mit Schließan- Antriebsfläche 320 cm² Antriebsfläche 640 cm² – trieb Typ 2420 Tabelle 1-4: Zul. Differenzdrücke Δp Ventil Typ 2422 · balgentlastet... - Seite 25 Ventil Typ 2422 · balgentlastet mit reduziertem K -Wert Nennweite DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 Mindest-Differenzdruck Δp in bar 0,8 mit 320 cm² 0,5 mit 640 cm² – mit Antrieb Typ 2420 0,4 mit 640 cm² 1) Mindest-Differenzdruck Δp in bar – · 0,7 1) 3) Mindest-Differenzdruck Δp in bar –...
-
Seite 26: Abmessungen
10 Abmessungen Typ 2422 · balgentlastet 520 685 2) ØD Antrieb Typ 2420 optional Minimaler freier Abstand für Ausbau des Antriebs: +100 mm ØD Typ 2422 · membranentlastet 1100 Alle Maße in mm Bild 1-10: Abmessungen · Hauptventil Typ 2422 EB 3210... - Seite 27 Typ 2423 · balgentlastet Typ 2423 · membranentlastet 1100 Alle Maße in mm Bild 1-11: Abmessungen · Hauptventil Typ 2423 EB 3210...
- Seite 28 Das Bild zeigt als Beispiel ein Hauptventil mit zwei Hilfssteuerventilen im Bypass. Die Abmessungen sind als ca. Richtmaße zu verstehen. Im Einzelfall sind die Gesamtabmessungen von den eingebauten Reglern und den Gegebenheiten vor Ort abhängig. Die Mindestabstände der Anschlüsse Bypass zum Hauptventil sind abhängig von der Länge L des Hauptventils, der Nennweite DN der Hauptleitung und der Durchflussrichtung.
-
Seite 29: Gerätevarianten
Druckminderer DN 65 bis 250 mit Bypass DN 25/40 Regler bestehend aus: Hauptventil Typ 2422, balgentlastet mit Membranantrieb Typ 2420 (optional für DN 125 bis 250) Bypass DN 25/40 mit: 1) Hilfssteuerventil Typ 44-2/44-3 Venturidüse Schmutzfänger Typ 1 N/1 NI DN 65 bis 100: Bypass nur DN 25 Bild 1-13: Druckminderer Typ 2334, balgentlastet mit Hilfssteuerventil Typ 44-2/44-3 EB 3210... - Seite 30 Druckminderer DN 125 bis 250 mit Bypass DN 25/40 Regler bestehend aus: Hauptventil Typ 2422, balgentlastet Bypass DN 25/40 mit: Hilfssteuerventil Typ 41-23 Venturidüse Schmutzfänger Typ 1 N/1 NI Bild 1-14: Druckminderer Typ 2334, balgentlastet mit Hilfssteuerventil Typ 41-23 EB 3210...
- Seite 31 Differenzdruckregler DN 125 bis 250, Bypass DN 25/40 Regler bestehend aus: Hauptventil Typ 2422, membranentlastet Bypass DN 25/40 mit: Hilfssteuerventil Differenzdruckregler Typ 45-2 (Vorlauf) Hilfssteuerventil Differenzdruckregler Typ 45-4 (Rücklauf) Venturidüse Schmutzfänger Typ 1 N/1 NI Bild 1-15: Differenzdruck- und Volumenstromregler Typ 2334, membranentlastet, DN 125 bis 250 EB 3210...
- Seite 32 Volumenstromregler DN 125 bis 250, Bypass DN 25/40 Regler bestehend aus: Hauptventil Typ 2423, membranentlastet Bypass DN 25/40 mit: Hilfssteuerventil Differenzdruckregler Typ 45-1 Venturidüse Schmutzfänger Typ 1 N/1 NI Bild 1-16: Differenzdruck- und Volumenstromregler Typ 2334, membranentlastet, DN 125 bis 250 EB 3210...
- Seite 33 Hauptventil Typ 2423, balgentlastet mit Membranantrieb Typ 2420 Bypass DN 25 mit: Hilfssteuerventil Differenzdruckregler Typ 45-1 (Volumenstrom) Hilfssteuerventil Differenzdruckregler Typ 45-2 (bei Einbau im Vorlauf) Hilfssteuerventil Differenzdruckregler Typ 45-4 (bei Einbau im Rücklauf) Venturidüse Schmutzfänger Typ 1 N/1 NI Bild 1-17: Differenzdruck- und Volumenstromregler Typ 2334, balgentlastet, DN 65 bis 100 EB 3210...
- Seite 34 Differenzdruck- und Volumenstromregler DN 125 bis 250, Bypass DN 25/40 Regler bestehend aus: Hauptventil Typ 2423, membranentlastet Bypass DN 25/40 mit: Hilfssteuerventil Differenzdruckregler Typ 45-1 (Volumenstrom) Hilfssteuerventil Differenzdruckregler Typ 45-2 (Vorlauf)/45-4 (Rücklauf) Venturidüse Schmutzfänger Typ 1 N/1 NI Bild 1-18: Differenzdruck- und Volumenstromregler Typ 2334, membranentlastet, DN 125 bis 250 EB 3210...
- Seite 35 Differenzdruck- und Volumenstromregler DN 300, mit externer Steckblende, Bypass DN 40 Regler bestehend aus: Hauptventil Typ 2422, membranentlastet Steckblende DN 300 Bypass DN 40 mit: Hilfssteuerventil Differenzdruckregler Typ 45-4 Hilfssteuerventil Differenzdruckregler Typ 42-24 Venturidüse Schmutzfänger Typ 1 N/1 NI Bild 1-19: Druckminderer und Volumenstromregler Typ 2334, membranentlastet, mit externer Steckblen- EB 3210...
