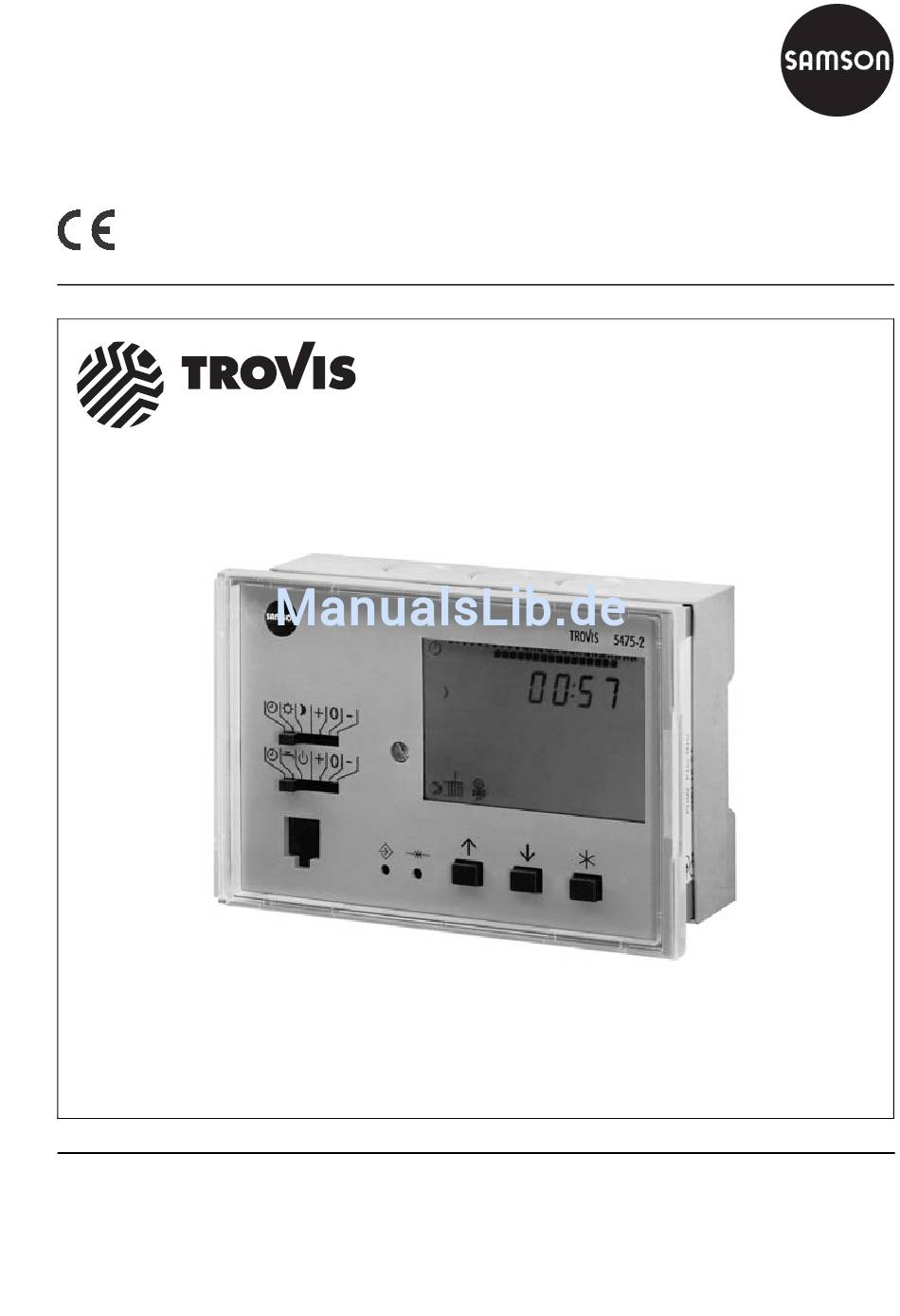

- Seite 1 Automationssystem TROVIS 5400 Heizungs- und Fernheizungsregler TROVIS 5475-2 fi Elektronik von SAMSON Bild 1 ⋅ TROVIS 5475-2 Einbau- und Bedienungsanleitung Ausgabe Oktober 2004 Firmwareversion 1.1x EB 5475-2...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ........Seite Allgemeines ........4 Hinweise für den Benutzer . - Seite 3 Bedienung ........32 Bedienelemente ....... 32 Wahl der Betriebsarten .
-
Seite 4: Allgemeines
1. Allgemeines Der digitale Heizungs- und Fernheizungsregler dient zur witterungsgeführten Vorlauftempera- turregelung, d.h. mittels einer Heizkennlinie wird die Vorlauftemperatur der Anlage so eingere- gelt, dass sich bei jeder Außentemperatur immer die gewünschte Raumtemperatur einstellt. Bei der Anwendung als Fernheizungsregler lässt sich die Rücklauftemperatur gleitend in Abhän- gigkeit von der Außentemperatur begrenzen. -
Seite 5: Technische Daten
1.1 Technische Daten Eingänge Sensoreingänge max. 7 PTC- und Pt 100 oder NTC und Pt 100, oder Pt 1000 und Pt 100 Sensoren 2-Leiterschaltung (Heiz-/Trinkwasserkreis) 2 Vorlauftemperatursensoren alternativ 1 Solar-Kollektorsensor 1 Raumtemperatursensor 1 Außentemperatursensor 1 Rücklauftemperatursensor ( 2 in Anlage 4) 2 Speichertemperatursensoren Binäreingänge Speicherthermostat... -
Seite 6: Widerstandswerte Der Sensoren
ACHTUNG Sicherheitsfunktionen wie z.B. Frostschutzüberwachung und Übertemperaturschutz sind nicht gegeben bei • Reglerstörung und Funktionsausfall • defekten-, nicht angeschlossenen- oder nicht abgewählten Sensoren • fehlender Betriebsspannung • Betriebsschalterstellung Handbetrieb 1.2 Widerstandswerte der Sensoren Widerstandsthermometer mit PTC-Messelement Sensoren für Außentemperatur Typ 5224, für Vor- und Rücklauftemperatur Typ 5264, 5265, für Speichertemperatur Typ 5264, Sensoren für Raumtemperatur mit Fernbedienung Typ 5244 °C –20... -
Seite 7: Einbau
2. Einbau 2.1 Einbau des Reglers Der Regler besteht aus dem Reglergehäuse mit der Elektronik und einem Gehäuserückteil mit den Klemmenleisten. Für den elektrischen Anschluss muss die frontseitige Schraube gelöst und das Reglergehäuse vom Rückteil getrennt werden. Bei Wandmontage ist das Gehäuserückteil mit vier Schrauben an einer Wand zu befestigen. Die Lochabstände sind Bild 2 zu entnehmen. -
Seite 8: Einbau Der Sensoren
2.2 Einbau der Sensoren 2.2.1 Außensensor Außensensor mit zwei Schrauben an einer geeigneten Stelle an der Außenwand befestigen. Es ist darauf zu achten, dass der Sensor nicht über möglichen Warmluftaustritten (Fenster, Abluft- klappen etc.) angebracht wird. Bei Einfamilienhäusern den Sensor möglichst an der Wand an- bringen, auf deren Seite die bevorzugt bewohnten Räume liegen. -
Seite 9: Anschluss Des Reglers
Überspannungsschutzmaßnahmen Werden Leitungen außerhalb des Gebäudes, oder aber über große Distanzen verlegt, sind fol- gende Maßnahmen vorzusehen: • Bei außerhalb verlegten Leitungen muss der Schirm stromtragfähig und beidseitig geerdet sein. • Die Überspannungsableiter sind am Eintritt in den Schaltschrankeingang einzubauen. 3.2 Anschluss des Reglers Der elektrische Anschluss erfolgt nach der bei der Konfigurierung (siehe Kap. - Seite 10 Umschalt- ventil Thermostat bei 0 …20 mA 50 Ω parallel schalten Bild 4 Option Typ 5244 Typ 5257-5 Anlage 2.0 Stufe 1 Stufe 2 bei 0 …20 mA 50 Ω parallel schalten Bild 5 Option Typ 5244 Typ 5257-5 Anlage 2.1 Thermostat bei 0 …20 mA 50 Ω...
- Seite 11 bei 0 …20 mA 50 Ω parallel schalten Bild 7 Option Typ 5244 Typ 5257-5 Anlage 4.0 bei 0 …20 mA 50 Ω parallel schalten Bild 8 Option Typ 5244 Typ 5257-5 Anlage 4.1, 4.2 Thermostat bei 0 …20 mA 50 Ω...
- Seite 12 * reaktionsschneller Sensor/Aktor bei 0 …20 mA 50 Ω parallel schalten Bild 10 Option Typ 5244 Typ 5257-5 Anlage 6.0...
-
Seite 13: Beschreibung Der Reglerfunktionen
4. Beschreibung der Reglerfunktionen Zum Verständnis der für die Bedienung notwendigen Einstellungen dienen die nachfolgenden Funktionsbeschreibungen. Die Funktionen des Reglers sind abhängig von der gewählten Anlagenkennziffer Anl 1 bis Anl 6, in Kap. 5 dargestellt und beschrieben. 4.1 Optimierung Der Regler ist in der Lage, selbständig die günstigsten Ein- und Ausschaltzeitpunkte der Hei- zungsanlage von periodisch genutzten Gebäuden zu ermitteln. -
Seite 14: Reduzierbetrieb
Heizkennlinie um bis zu 30 °C abgesenkt bzw. angehoben wird (Parallelverschiebung der Heizkennlinie). In Kombination mit dem Adaptionsbetrieb (FB 1 = EIN) ist eine Verschiebung von max. 5 °C vorgesehen. Die Verschiebung wird unter "Niveau der Heizkennlinie" angezeigt; eine manuelle Einstellung dieses Parametrierpunktes ist bei angewählter Kurzzeitadaption (FB 2 = EIN) nicht möglich. -
Seite 15: Automatische Sommer-Winterzeitumschaltung
Ist der zeitabhängige Sommerbetrieb aktiviert, erfolgt auch bei niedrigeren Außentemperatu- ren zum Nutzungszeitbeginn keine Freigabe des Heizbetriebes. Erst, wenn die Tagesdurchschnittstemperatur den Außentemperaturgrenzwert an entsprechen- der Anzahl aufeinanderfolgender Tage unterschreitet, wird der zeitabhängige Sommerbetrieb aufgehoben. (Einstellung in der Konfigurierebene an die Funktionsblockeinstellung FB 3 = EIN gebunden. Standardeinstellung 1 Tag zur Deaktivierung des Zeitabhängigen Sommerbetriebes –... -
Seite 16: Rücklauftemperaturbegrenzung
nete Außentemperatur" bei einer Verzögerungseinstellung von 3 °C/h über einen Zeitraum von 4 Stunden der Außentemperatur in kleinen Schritten angepasst. Unnötige Überlastungen von Heizzentralen in Verbindung mit Überheizung von Gebäuden, bspw. bei "Föneinfluss" (Fall a), oder zwischenzeitlich zu geringe Heizleistung aufgrund von Sonneneinstrahlung auf den Außensensor (Fall b), können mittels Einstellung FB 4 = EIN vermieden werden. -
Seite 17: Begrenzung Der Regelabweichung Für Das Auf-Signal
4.9 Begrenzung der Regelabweichung für AUF-Signal Bei Einsatz des Reglers zur Kondensatanstauregelung empfiehlt es sich, die Begrenzung der Re- gelabweichung für AUF-Signal zu aktivieren. Mit Hilfe dieser Funktion kann die Reaktion des Reglers auf Sollwertabweichungen, die ein Auffahren des Stellventils zur Folge haben, ge- dämpft werden, und damit insbesondere das Anfahren solcher Anlagen problemloser erfolgen. -
Seite 18: Frostschutz
4.12 Frostschutz Bei Außentemperaturen unter +3 °C wird generell die Heizungsumwälzpumpe UP eingeschal- tet. Es wird ein Vorlauftemperatursollwert von 10 °C ausgeregelt. Die Zirkulationspumpe ZP wird, sofern keine Speicherladung stattfindet, ebenfalls eingeschal- tet. Außerhalb der Nennbetriebszeiten der Trinkwassererwärmung wird zusätzlich die Tempe- ratur von Trinkwasserspeichern auf 5 °C gehalten, sofern kein Speicherthermostat eingesetzt ist. -
Seite 19: Volumenstrom- Oder Leistungsbegrenzung
4.15 Volumenstrom- oder Leistungsbegrenzung Der digitale Heizungs- und Fernheizungsregler TROVIS 5475-2 kann in Verbindung mit Wär- mezählern zur Volumenstrom- oder Leistungsbegrenzung eingesetzt werden. Voraussetzung für eine Volumenstrombegrenzung basierend auf einem Stromsignal von 0 bzw. 4 bis 20 mA vom Wärmezähler ist, dass der Wärmezähler über eine hochauflösende Mess- technik –... -
Seite 20: Anlagendarstellungen
5. Anlagendarstellungen Vorbemerkung In den aufgeführten Anlagenschemata sind mögliche Verschaltungen von sicherheitstechni- schen Anlagenkomponenten als Beispiel strichpunktiert dargestellt . Sicherheitseinrichtungen wie Temperaturregler (TR), Sicherheitstemperaturwächter (STW), Si- cherheitstemperaturbegrenzer (STB) oder Druckbegrenzer (DB) sind vorzusehen bei – Wärmeerzeugungsanlagen entsprechend DIN EN 12828, –... -
Seite 21: Anlage 2.0
5.2 Anlage 2.0 Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung und Trinkwassererwärmung im Speichersystem Bild 12 ⋅ Anl 2.0 Anlage 2.0 mit Umschaltventil Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung und Trinkwassererwärmung im Speichersystem mit Umschaltventil Bild 13 ⋅ Anl 2.0 mit Umschaltventil... - Seite 22 Ablauf der Trinkwassererwärmung Wenn die Trinkwassertemperatur im Speicher den Temperaturwert "Trinkwassererwärmung EIN" bzw. den an einem Speicherthermostaten eingestellten Wert unterschreitet, wird eine Auf- ladung des Trinkwasserspeichers eingeleitet. In der Regel versucht der Regler, die zu dieser Zeit aktuelle Vorlauftemperatur der eingestellten "Ladetemperatur"...
-
Seite 23: Anlage 2.1
Anlage 2.1 Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung und Trinkwassererwärmung aus dem Sekundärkreis mit ΔT- Regelung zur solartechnischen Be- heizung des Trinkwasserspeichers. Sonnenkollektor Bild 14 ⋅ Anl 2.1 Sonnenkollektor Bild 15 ⋅ Anl 2.1... -
Seite 24: Anlage 3.0
Wird bei Anlage Anl 2 die Trinkwassererwärmung wie zuvor beschrieben mit einem Speicher- sensor – Speichersensor SF1 – abgewickelt, kann der Speichersensor SF2 zur solartechnischen Beheizung des Trinkwasserspeichers genutzt werden. Überschneidend zum "Ablauf der Trinkwassererwärmung" wird zwischen dem Speichersensor SF2 und dem Solarkollektorsensor CF die Temperaturdifferenz ermittelt. In Abhängigkeit des Parameters "Solarkreispumpe EIN", nimmt die Solarkreispumpe ihren 2-stufigen Betrieb auf: bei Temperaturdifferenzen größer 2 x "Solarkreispumpe EIN"... - Seite 25 Ablauf der Trinkwassererwärmung Wenn die Trinkwassertemperatur im Speicher den Temperaturwert "Trinkwassererwärmung EIN" bzw. den an einem Speicherthermostaten eingestellten Wert unterschreitet, wird eine Auf- ladung des Trinkwasserspeichers eingeleitet. Der Regler versucht, Vorlauftemperaturen, die höher als die eingestellte "Ladetemperatur" sind, über den Heizkreis abzubauen, bevor die Tauscherladepumpe zusammen mit der Speicher- ladepumpe in Betrieb gesetzt wird.
-
Seite 26: Anlage 4.0
5.4 Anlage 4.0 Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung und Trinkwassererwärmung mit Rücklauftemperaturbegrenzung aus dem Primärkreis, ausge- führt als Speicherwassererwärmer Bild 17 ⋅ Anl 4.0 Ablauf der Trinkwassererwärmung Wenn die Trinkwassertemperatur im Speicher den Sollwert "Trinkwassertemperatur" unter- schreitet, wird das Trinkwasser-Regelventil aus seiner Schließstellung heraus in Abhängigkeit der jeweiligen Regelabweichung und der eingestellten Regelparameter eine mehr oder weniger rasche Aufladung des Trinkwasserspeichers bewirken. -
Seite 27: Anlage 4 .1
Anlage 4.1 Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung und Trinkwassererwärmung aus dem Primärkreis, mit ΔT-Regelung zur solartechnischen Behei- zung eines Trinkwasserspeichers Sonnenkollektor Bild 18 ⋅ Anl 4.1 Überschneidend zum "Ablauf der Trinkwassererwärmung" wird zwischen dem Speichersensor SF2 und Solarkollektorsensor CF die Temperaturdifferenz ermittelt. In Abhängigkeit des Para- meters "Solarkreispumpe EIN"... -
Seite 28: Anlage 4.2
Anlage 4.2 Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung und Trinkwassererwärmung aus dem Primärkreis, mit ΔT-Regelung zur solartechnischen Behei- zung eines Trinkwasserspeichers Sonnenkollektor Bild 19 ⋅ Anl 4.2 Im Unterschied zur Anlage 4.1 bleibt die Nachheizung auch während des Betriebes der Solar- kreispumpe freigegeben, sofern deren Zeitprogramm dies zulässt. -
Seite 29: Anlage 5.0
5.5 Anlage 5.0 Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung und Trinkwassererwärmung aus dem Primärkreis, ausgeführt als Speicherladesystem mit FB19 = EIN Bild 20 ⋅ Anl 5.0 Ablauf der Trinkwassererwärmung Wenn die Trinkwassertemperatur im Speicher den Temperaturwert "Trinkwassererwärmung EIN" bzw. den an einem Speicherthermostaten eingestellten Wert unterschreitet, wird eine Auf- ladung des Trinkwasserspeichers eingeleitet. -
Seite 30: Anlage 6.0
Hat die Trinkwassertemperatur im Speicher den Temperaturwert "Trinkwassererwärmung AUS" bzw. den am Speicherthermostaten vorgegebenen Wert erreicht, wird die Speicherladung be- endet. Mit Werkseinstellung FB19 = AUS wird hierzu das Regelventil des Trinkwasserkreises ge- schlossen. Die Abschaltung der Speicherladepumpe erfolgt nach Abbau der Ladetemperatur gemäß Ein- stellung des Parameters "Ladevorgang beenden", spätestens nach 2 Laufzeitperioden des Trinkwasser-Regelventils –... - Seite 31 Ablauf der Trinkwassererwärmung Die Trinkwasser-Austrittstemperatur des Wärmetauschers wird gemäß eingestelltem Sollwert "Trinkwassertemperatur" ausgeregelt. Hierbei spielt die Einstellung der Regelparameter bzgl. der erzielbaren Regelgüte eine wesentliche Rolle. Ist die verfügbare Leistung für einen parallelen Betrieb beider Kreise – Heizkreis und Trink- wasserkreis –...
-
Seite 32: Bedienung
6. Bedienung 6.1 Bedienelemente Nach Öffnen der frontseitigen Tür ist das Bedienfeld zugänglich. Neben den beiden Betriebsschaltern zur Wahl der gewünschten Betriebsart sind zur Einstellung des Reglers folgende Tasten zu betätigen. Umschalttaste Zum Umschalten von der Betriebsebene in die Parametrier- bzw. Konfigurier- ebene Resettaste (Rücksetzen) Setzt alle frei zugänglichen Parameter zurück auf Standardwerte... -
Seite 33: Fernbedienung Der Heizung
Betriebsschalter Trinkwassererwärmung Zeitabhängiger Betrieb mit Abschaltung der Trinkwassererwärmung Zeitabhängiger Betrieb, Heizkreis abgeschaltet, nur Frostschutz Heizung und Trinkwassererwärmung abgeschaltet, nur Frostschutz Handbetrieb: * Stellventil öffnet – steht – schließt (bei Anl 1 ohne Funktion, bei Anl 2 und 3 nur Stellung 0 = Trinkwasserkreis abgeschaltet Stellung + = SLP und ggf. -
Seite 34: Die Bedienebenen
6.3 Die Bedienebenen Nach Einschalten der Spannungsversorgung bei der Inbetriebnahme geht der Regler in die Be- triebsebene. Zu seiner Einstellung muss der Regler zunächst in die Konfigurier- und dann in die Parametrierebene umgeschaltet werden. 6.3.1 Konfigurierebene: in dieser Ebene ist der Regler mit seinen möglichen Funktionen an die Erfordernisse der Anlage anzupassen. - Seite 35 Betriebsebene Konfigurierebene Parametrierebene Kurzeinstellung wärmer/kälter Taste 2 s drücken Taste gedrückt halten: Anzeige Datum gleichzeitig drücken 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Aktuelle Uhrzeit, gedrückt halten: Datum eingeben...
- Seite 36 Die wichtigsten Bildzeichen und ihre Bedeutung: Bedeutung bei gedrückt gehalt. -Taste Info "Zeitabhängiger Sommerbetrieb" Außentemperatur Berechnete Außentemperatur (nur bei verzögerter Außentemperaturanpassung) Sollwert Vorlauftemperatur (blinkt bei Rücklauf-, Volumenstrom- oder Heizung Leistungsbegrenzung) Rücklauftemperatur Grenzwert (nur mit Rücklaufsensor) (blinkt bei aktiver Begrenzung) Raumtemperatur Sollwert (nur bei Raumsensor) (nur bei Adaptions- und Optimierbetrieb)
-
Seite 37: Einstellung Des Heizungssollwertes Wärmer - Kälter
Einstellung des Heizungssollwertes – wärmer/kälter – in der Betriebsebene Durch einfache Tastenbetätigung kann aus der Betriebsebene heraus die Raumtemperatur korrigiert werden. Dies wird erreicht, indem die Vorlauftemperatur der Heizungsanlage durch Verschieben der Heizkurve in Richtung wärmer oder kälter geändert wird, oder – bei Adaptionsbetrieb – direkt der Raumtemperatursollwert geändert wird. -
Seite 38: Inbetriebnahme Und Einstellung Des Reglers
7. Inbetriebnahme und Einstellung des Reglers Zur Inbetriebnahme die Versorgungsspannung einschalten. Nach kurzen Zwischenanzeigen geht der Regler in die Betriebsebene mit der Anzeige der Uhr- zeit. Zur Einstellung muss der Regler zunächst konfiguriert werden. Gewünschte Benutzerdaten sind dann anschließend bei der Parametrierung Kap. 7.2 einzu- geben. -
Seite 39: Einstellen Der Anlagenkennziffer
7.1.2 Einstellen der Anlagenkennziffer (Anl). Taste drücken (mit Kugelschreiber, Schraubendreher oder Ähnlichem), links oben in der Anzeige erscheint ein blinkendes Dreieck (Parametrierebene); anschließend Tasten gleichzeitig drücken, in der Anzeige erscheinen zwei blinkende Dreiecke (Konfigurierebene) und die Anzeige der aktuellen Anlagenkennziffer Soll die angezeigte Kennziffer beibehalten werden: Taste drücken, in der Anzeige erscheint die Balkengrafik der zugehörigen Funktions- blöcke... - Seite 40 Wird eine Änderung der Grundeinstellung der Funktionsblöcke gewünscht, ist wie folgt vorzu- gehen: Taste drücken (mit Kugelschreiber, Schraubendreher oder Ähnlichem), links oben in der Anzeige erscheint ein blinkendes Dreieck (Parametrierebene); anschließend Tasten gleichzeitig drücken, in der Anzeige erscheinen zwei blinkende Dreiecke (Konfigurierebene) und die Anzeige der aktuellen Anlagenkennziffer Taste drücken, in der Anzeige erscheint die Balkengrafik der zugehörigen Funktions- blöcke...
- Seite 41 In der Anzeige erscheint die Anzahl an Tagen zur Frei- 1 2 3 4 5 6 7 8 9 10111213 1415 1617 18 19 202122 2324 gabe des zeitabhängigen Sommerbetriebs START Tasten betätigen, falls die Anzahl geändert werden soll, danach bzw. alternativ Taste drücken, um Wert zu übernehmen In der Anzeige erscheint das Ende des Wirksamkeits- 1 2 3 4 5 6 7 8 9...
-
Seite 42: Funktionsblockliste
7.1.3 Funktionsblockliste Legende: FB – Funktionsblocknummer WE – Werkseinstellung Anl – Anlagenkennziffer Funktion Bemerkung Optimierung Wird FB 0 = EIN gewählt, wird FB13 automa- tisch eingeschaltet und kann nicht ausgeschaltet (Kap. 4.1) werden Adaption Wird FB 1 = EIN gewählt, wird FB13 automa- tisch eingeschaltet und kann nicht ausgeschaltet (Kap. - Seite 43 Vorrang für Mit FB 8 = EIN besteht die Wahlmöglichkeit, Trinkwasser- 4, 5, 6 einen Trinkwasservorrang durch Absenkbetrieb regelkreis – Einstellung "Ab" – oder einen Trinkwasser- vorang durch Inversregelung-Einstellung "In" zu konfigurieren. Anschließend folgt die Eingabe (siehe Beschreibung der Zeitspanne 2 bis 10 min (Standard: 10 min) Anlagenbilder Kap.
- Seite 44 Raumsensor RF Mit FB 13 = EIN ist die Raumtemperaturanzeige ohne Einfluss auf die Regelung; bei Anschluss der Fernbedienung Typ 5244 oder Typ 5257-5 ist zusätzlich die Fernverstellung der Betriebsart aktiviert Speichersensor 2, 3, Mit FB 14 = EIN ist der Sensor SF1aktiviert. 4.1, Fb 14 kann nicht ausgeschaltet werden in Anl 4.2, 5...
- Seite 45 Bei der Anwahl nachfolgender Funktionsblöcke wird eine Schlüsselzahl abgefragt! Rücklaufsensor Mit FB 20 = EIN ist der Rücklaufsensor RüF RüF aktiviert. Es folgt die Einstellung des Begrenzungsfaktors, Einstellbereich 0,1 bis 10 (Standard: 1). Bei Anl 2 kann danach zwischen (siehe auch Kap. 4.8) den Einstellungen "SLP"...
-
Seite 46: Sensorabgleich
7.1.4 Sensorabgleich Die Messwerte aller angeschlossenen Sensoren können geändert bzw. neu eingestellt werden. Beim Abgleich eines Sensors ist der aktuell angezeigte Sensorwert so zu ändern, dass er mit ei- nem direkt an der Messstelle gemessenen Temperaturwert (Vergleichswert) übereinstimmt Zum Abgleich der Sensoren ist in der Konfigurierebene die Schlüsselzahl 1999 einzugeben. dazu wie folgt vorgehen: Taste drücken (mit Kugelschreiber, Schraubendreher oder Ähnlichem), links oben in der Anzeige erscheint ein blinkendes Dreieck (Parametrierebene);... -
Seite 47: Parametrierung
7.2 Parametrierung Abhängig von der vorab erfolgten Konfigurierung werden in der Parametrierebene nur anla- genspezifische Parametrierpunkte zur Anzeige gebracht. Beim Verlassen der Konfigurierebene gelangt man automatisch in die Parametrierebene. Ein blinkendes Dreieck oben links in der Anzeige signalisiert die Parametrierebene. Befindet sich der Regler noch in der Betriebsebene: Taste drücken, um in die Parametrierebene zu gelangen drücken, erster Parametrierpunkt (Uhrzeit) erscheint... -
Seite 48: Eingabe Oder Änderung Von Benutzerdaten
7.2.2 Eingabe und Änderung von Benutzerdaten Die einzelnen Parametrierpunkte sind mit ihren Symbolen und Standardwerten aufgeführt! Taste drücken, blinkendes Dreieck signalisiert Parametrierebene, Uhrzeit wird angezeigt Eingabe aktuelle Uhrzeit, Datum, Jahr Einstellung bei Inbetriebnahme und bei Netzausfall von mehr als 24 Stunden erforderlich! drücken, Uhrsymbol blinkt 1 2 3 4 5 6 7 8 9 10111213 14 151617 1819... - Seite 49 Niveau der Heizkennlinie 1 2 3 4 5 6 7 8 9 10111213 1415 1617 18 19 202122 2324 Parallelverschiebung der durch den Neigungswert fest- °C gelegten Heizkennlinie nach oben (pos. Wert) oder un- ten (negat. Wert) (–30 bis +30 °C ) Wird eine Änderung gewünscht: drücken, Verschiebungspfeile blinken drücken und gewünschten Verschiebungswert...
- Seite 50 Grenzwert der Außentemperatur 1 2 3 4 5 6 7 8 9 10111213 1415 1617 18 19 202122 2324 zur Abschaltung bei Reduzierbetrieb °C (–10 bis 50 °C) STOP Grenzwert der Außentemperatur 1 2 3 4 5 6 7 8 9 10111213 14 151617 1819 20 2122 2324 zur Einleitung des Nennbetriebes...
-
Seite 51: Zeitdaten Der Heizung
Niveau der Rücklaufkennlinie 1 2 3 4 5 6 7 8 9 1011 1213 1415 1617 18 19 20 2122 2324 (–30 bis 30 °C) nur nach vorheriger Eingabe der Schlüs- °C selzahl änderbar max. Rücklauftemperatur 1 2 3 4 5 6 7 8 9 10111213 14 151617 18 19 202122 2324 (20 bis 90 °C), nur nach vorheriger Eingabe der Schlüs-... - Seite 52 Die Eingabe der Zeitdaten kann in den Zeitblöcken 1 – 7 (Mo – So), 1 – 5 (Mo – Fr) und 6 – 7 (Sa – So) oder aber Tag für Tag 1 (Mo), 2 (Di), 3 (Mi) usw. erfolgen Tasten drücken, um gewünschten Block anzuwählen.
-
Seite 53: Feiertage
Feiertage 1 2 3 4 5 6 7 8 9 101112 13 14 1516 17 18 19 20 2122 2324 Standard – – – – Eingabe von Tagen: Löschen eingestellter Tage: drücken, 1. eingestellter drücken, 1. eingestellter Tag wird angezeigt Tag wird angezeigt drücken, bis –... -
Seite 54: Eingaben Trinkwasserkreis
Eingaben Trinkwasserkreis: Trinkwassererwärmung EIN 1 2 3 4 5 6 7 8 9 10111213 14 15 1617 18 19 20 2122 2324 (20 bis 90 °C) °C bei Anl 2 .0, Anl 3 und 5 mit nur einem Speichersensor SF1 gefolgt von 1 2 3 4 5 6 7 8 9 10 111213 14 151617 18 19... - Seite 55 Ladetemperatur 1 2 3 4 5 6 7 8 9 10111213 14 151617 1819 20 2122 2324 (20 bis 90 °C) °C bei Anl 2, 3 und 5 Ladevorgang beenden 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 (20 bis 90 °C) °C...
-
Seite 56: Zeitdaten Trinkwassererwärmung
Zeitdaten Trinkwassererwärmung 1 2 3 4 5 6 7 8 9 10111213 14 151617 1819 202122 2324 Standardnennbetrieb 1 – 7 00.00 – 24.00 Eingabe wie unter Zeitdaten Heizung Seite 51 beschrieben Zeitdaten Zirkulationspumpe 1 2 3 4 5 6 7 8 9 10111213 14 151617 1819 202122 2324 Standardnennbetrieb 1 –... -
Seite 57: Konfigurierebene
7.3 Individuelle Schlüsselzahl, Sperrung der Betriebsschalterstellungen für Handbetrieb, Sperrung der Konfigurierebene und Ausblendung von Parametern Hinweis: Eine individuelle Schlüsselzahl ist nur von 100 bis 1900 einstellbar! Sowohl zur Eingabe einer individuellen Schlüsselzahl, als auch zur Einschränkung der Zugriffs- möglichkeiten muss zunächst die Schlüsselzahl 1995 eingegeben werden. Dazu wie folgt vorgehen: Taste drücken (mit Kugelschreiber, Schraubendreher oder Ähnlichem), links oben in derAnzeige erscheint ein blinkendes Dreieck (Parametrierebene);... -
Seite 58: Konfigurierung Des Korrekturschalters
In der Parametrierebene werden mit Ausnahme der Parametrierpunkte "Uhrzeit/Datum/Jahr", "Heizkennliniensteigung", "Heizkennlinienniveau", "Absenkung der Vorlauftemperatur für Re- duzierbetrieb"- alt. "Raumsollwert" und "Stütztemperatur"- die Trinkwassersollwerte ("Trink- wassererwärmung EIN" und "Schaltdifferenz" bzw. "Trinkwassererwärmung EIN" und "Trink- wassererwärmung AUS" bei Anl 2, Anl 3 und Anl 5, "Trinkwassertemperatur" bei Anl 4 und Anl 6), sowie "Zeitdaten", ggf. -
Seite 59: Datenübertragung Über Speichermodul
8. Datenübertragung über Speichermodul Um die Konfigurierung und Parametrierung des Reglers zu vereinfachen, können die Speicher- module 1400-7142 oder 1400-7436 zur Datenübertragung zwischen Regler und Modul oder Regler und PC benutzt werden. Das Speichermodul 1400-7142 hat eine 25-polige Sub-D Buchse zum Anschluss an den PC und einen Modular-Jack Stecker zum Anschluss an die frontseitige Steckbuchse des Reglers. -
Seite 60: Datentabellen
9. Datentabelle Station Betreiber Zuständiges SAMSON-Büro Anlagenkennziffer Funktionsblöcke FB EIN oder AUS Kurzzeitadaption (FB 02 Änderung nach jeweils [10] min Sommerbetrieb (FB 03) Beginn [01.06] Ende [30.09] 1 bis 3 Tage zur Aktivierung [2] 1 bis 3 Tage zur Deaktivierung [1] Grenzwert Außentemp. - Seite 61 Regelparameter Heizkreis (FB 10) 0.1 bis 50.0 [2.0] 1 bis 999 [200] s Ventillaufzeit Ty 15 bis 240 [90] s Nachlaufzeit Umwälzp. 15 bis 2400 [180] s Schaltdifferenz 2 bis 10 [5] °C Begrenzung der Regelabweichung im Heizkreis (FB 11) Grenzwert 2 bis 10 [2] °C Begrenzung des Regelabweichung im Trinkwasserkreis (FB 12) Grenzwert 2 bis 10 [2] °C...
- Seite 62 Kennlinien Vorlaufkennlinie nach Steigung Steigung 0.2 bis 3.2 [1.8] Parallelverschiebung –30.0 bis 30 [0] °C Max. Vorlauftemperatur 20 bis 130 [90] °C Min. Vorlauftemperatur 20 bis 130 [20] °C Absenk. Reduzierbetr. 0 bis 50 [15] °C Rücklaufkennlinie nach Steigung Steigung 0.2 bis 3.2 [1.2] Parallelverschiebung –30.0 bis 30 [0] °C Max.
- Seite 63 Nutzungszeiten Heizkreis [6:00 bis 22:00 Uhr] Beginn 1 Ende 1 Beginn 2 Ende 2 Feiertage Ferienzeiträume Trinkwassererwärmung [00:00 bis 24:00 Uhr] Beginn 1 Ende 1 Beginn 2 Ende 2 Zirkulationspumpe [00:00 bis 24:00] Beginn 1 Ende 1 Beginn 2 Ende 2...
