10. Einstellungen

Pst Pa
700
600
500
100%
90%
400
80%
70%
300
60%
50%
200
40%
30%
100
0
0.00 0.02
0 100

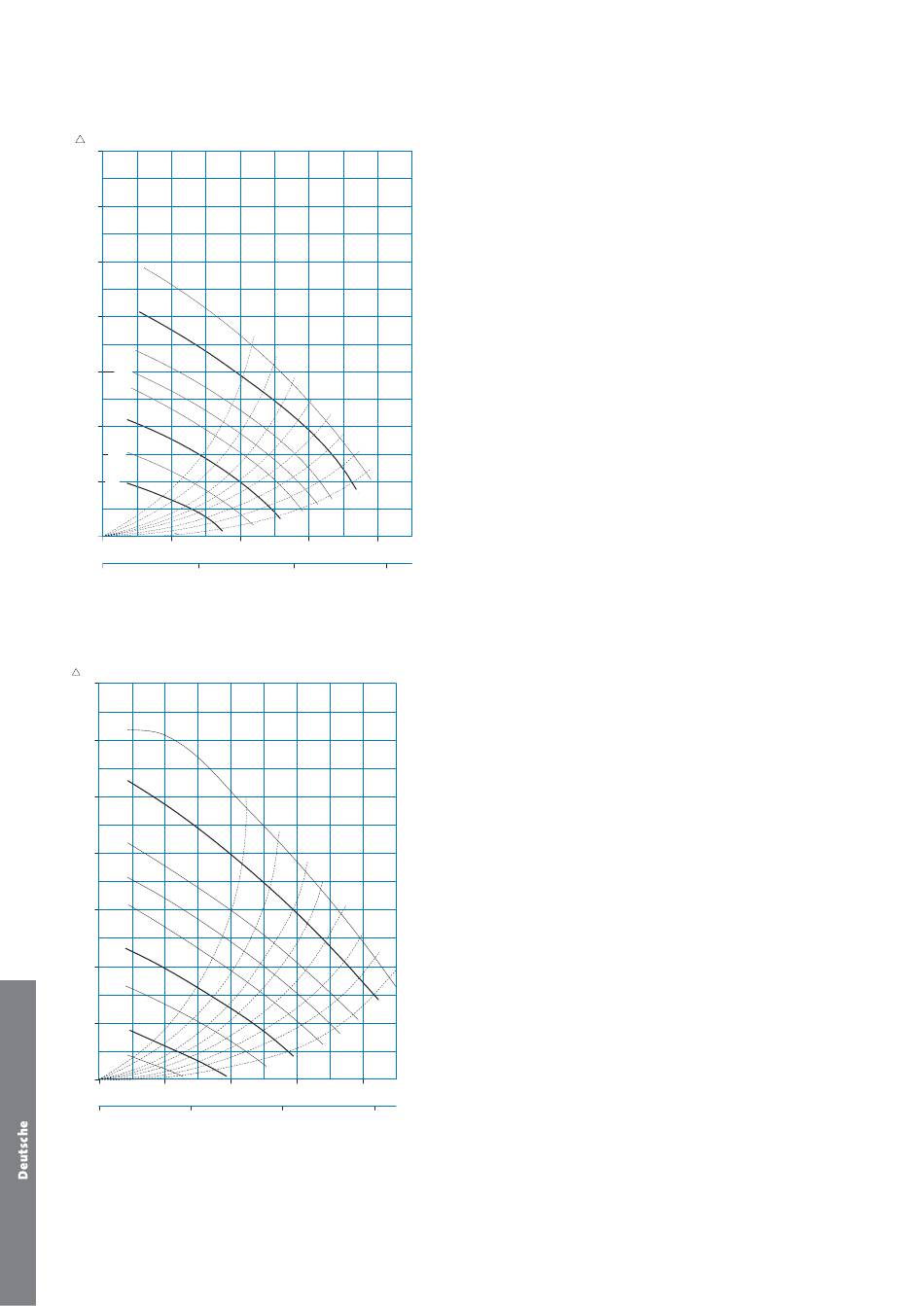

10a. WHR 90
Pst Pa
700
100%
600
90%
500
80%
400
70%
60%
300
50%
200
40%
100
30%
20%
0
0.00 0.02 0.04
0 100
10b. WHR 91
0.04 0.06 0.08
200 300
0.06 0.08 m
q v
200 300 m
Standardeinstellungen:
Stufe mittel
Stufe niedrig
• Fenster und Außentüren schließen.
• Schließen Sie die Zimmertüren und kontrollieren Sie, ob bautechnisch
vorgeschriebene Überlaufvorrichtungen (min. 12 cm
vorhanden sind.
• Sorgen Sie dafür, dass der Bypass geschlossen ist.
• Kontrollieren Sie, ob beide Ventilatoren in den drei Drehzahlbereichen
funktionieren.
• Schalten Sie den WHR in die hohe Drehzahlstufe.
• A Platzieren Sie alle Ventile und stellen Sie die Ventile gemäß den
Anweisungen oder wie in der Referenzwohnung ein. Oder B Sollten
keine Angaben bekannt sein, platzieren Sie die Ventile und öffnen Sie
sie möglichst weit. Messen Sie die Luftmengen, und zwar erst die
Zufuhrluft und dann die Abluft.
Weichen die gemessenen Luftmengen mehr als ca. 10% von den
nominalen Luftmengen ab und befindet sich der Großteil der
Abweichungen im positiven Bereich, sorgen Sie dafür, dass sich alle
Abweichungen im positiven Bereich befinden. Sollte sich der Großteil
der Abweichungen im negativen Bereich befinden, gleichen Sie alle
Abweichungen so an, dass sie sich im negativen Bereich befinden.
Sorgen Sie auch dafür, dass jeweils ein Zufuhrventil und ein
Abfuhrventil vollständig offen bleibt.
• Anschließend kann die Ventilatoreinstellung auf dem Display geändert
werden. Im Zusammenhang mit dem Energieverbrauch sollte eine
m 3 /s
möglichst niedrige Einstellung gewählt werden. Sorgen Sie dafür, dass
q v
m 3 /h
das Verhältnis zwischen hoch, mittel und niedrig gleich bleibt.
Verwenden Sie dazu das oben stehende Diagramm. Zum Ändern der
Ventilatoreinstellung wählen Sie Menü P3, siehe §9.3, Menüstruktur.
• Sollte der nun eingestellte Wert der Luftmenge noch immer zu viel
abweichen, können an den Ventilen korrigierende Einstellungen
vorgenommen werden.
• Kontrollieren Sie nach der Einstellung aller Ventilstufen noch einmal die
gesamte Anlage.
• Notieren Sie die gemessenen Werte auf der beigefügten Einstelltabelle.
• Schalten Sie den WHR in die niedrige Drehzahlstufe.
3 /s
3 /h
48
Stufe hoch 90%
50%
30%
2 pro l/Sek.)
