Pack de démarrage connecté
5 742 64/84
Ce pack vous permet de créer une installation connectée dans votre logement.
Vous pouvez compléter votre installation avec des prises, interrupteurs, micromodules
d'éclairage et commandes sans fil Arteor with Netatmo.
Composition du pack :
Passerelle
1
Installation étape par étape
Choisissez un emplacement pour installer la passerelle
1
Si une box Internet est présente dans l'habitation, vérifiez avec un smartphone que le
niveau de signal WiFi est suffisant à l'emplacement choisi.
2
Si la box Internet n'est pas encore présente, privilégiez un emplacement à proximité
d'une sortie fibre ou téléphone qui sera utilisée pour la box Internet.
3
Installez la Passerelle.
Celle-ci est compatible avec les boîtes d'encastrement standard de profondeur 60 x 35 mm
en fixation à vis.
Commande générale

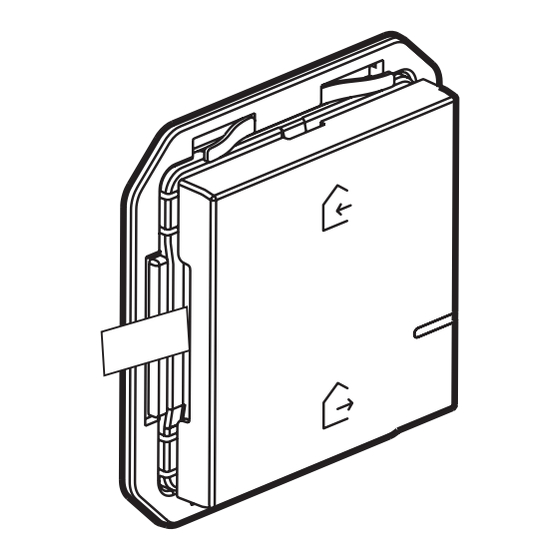

sans fil Départ/Arrivée
WIFI OK
Adhésif
Verwandte Anleitungen für LEGRAND 5 742 64
Inhaltszusammenfassung für LEGRAND 5 742 64
- Seite 15 Funk-Gateway Starterpaket 5 742 64/84 Mit diesem Starter-Paket können Sie eine vernetzte Installation realisieren. Diese Installation können Sie um Steckdosen, Schalter, Beleuchtungs-Mikromodule und Wandsender der Serie Arteor mit Netatmo ergänzen. Verpackungsinhalt: Doppelseitiges Klebeband Master-Switch Gateway Kommen/Gehen Schritt für Schritt-Installationsanleitung Wählen Sie einen Einbauort für das Funk-Gateway WIFI OK Wenn sich im Haus ein Internet-Router befindet, prüfen Sie mit dem Smartphone, ob das...
- Seite 16 Notwendige Sicherheitsvorkehrungen Vergewissern Sie sich, Schalten Sie über den dass die Installation Leitungsschutzschalter spannungsfrei ist. den Strom ab Installation des Funk-Gateways Schließen Sie das Funk-Gateway an ك م Starre Aderleitung 1,5 oder 2,5 mm Frequenzband: 2,4 bis 2,4835 GHz Leistungspegel: < 100 mW م...
- Seite 17 Ergänzen Sie Ihre Installation um zusätzliche Produkte (nicht im Lieferumfang enthalten): Vernetztes Modul Vernetzter Lichtschalter (mit Dimmer-Option) + Kompensator Vernetzter Lichtsteuerung Vernetztes Rollladenschalter mit Neutral Mikromodul Schließen Sie die Produkte gemäß den spezifischen Installationsanweisungen an, die in der Verpackung mitgeliefert werden. Funk-Wandsender Funk-Szenentaster Licht...
- Seite 18 Anschluss der verdrahteten Produkte Notwendiger Installationsschritt: Schalten Sie über den Schalten Sie die Leitungsschutzschalter Stromversorgung am den Strom ab. Leitungsschutzschalter wieder ein. Die Anzeige-LEDs an den verdrahteten Produkten leuchten jetzt rot.
- Seite 19 Stromversorgung des Master-Switch Entfernen Sie den Batterie-Schutzstreifen, damit der Master-Switch mit Strom versorgt wird. Drücken Sie kurz auf den Master-Switch, um ihn zu aktivieren. Die Anzeige-LED blinkt grün und erlischt dann. Die Anzeigeleuchte am Gateway erlischt ebenfalls. Montieren Sie die Wandsender noch nicht an der Wand. Die Installation wird zu einem späteren Zeitpunkt gemacht.
- Seite 20 Beginnen Sie die Konfiguration der installierten Produkte: Bringen Sie den Master-Switch in die Nähe des Gateways und drücken Sie auf die Tastenmitte des Senders, bis die Anzeige-LED kurz grün leuchtet. Lassen Sie die Taste dann los. Die Anzeige-LEDs an den verdrahteten Produkten leuchten jetzt nacheinander grün auf. Hinweis: Wenn die Anzeige-LEDs einiger Produkte nicht grün...
- Seite 21 Vorbereitung der Funksender (nicht im Lieferumfang enthalten) Entfernen Sie den Batterie-Schutzstreifen von den Funk-Wandsendern. Drücken Sie kurz jeden der Funk-Wandsender, um sie zu aktivieren. Die Anzeige-LEDs blinken grün und erlöschen dann. Montieren Sie die Wandsender noch nicht an der Wand. Die Installation wird zu einem späteren Zeitpunkt gemacht.
- Seite 22 Anbindung (Funk-Wandsender mit Funk-Schalter) Überzeugen Sie sich davon, dass die Anzeige-LEDs an den verdrahteten Produkten grün leuchten und nicht blinken. Ist das nicht der Fall, gehen Sie zurück zu Schritt 7. So koppeln Sie einen Funk-Wandsender mit einem Funk-Schalter A Drücken Sie auf den drahtlosen Schalter, den Sie koppeln wollen, während Sie dreimal auf den Lichtschalter tippen, den Sie steuern möchten.
- Seite 23 Anbindung (Funk-Wandsender mit Funk-Steckdose) So koppeln Sie einen Wandsender mit einer Funk-Steckdose A Während Sie die Taste am Funk-Wandsender gedrückt halten, tippen Sie mit dem Wand- sender 3-mal leicht auf die vernetzte Steckdose. B Die Anzeige-LEDs an beiden Produkten beginnen in blau schnell zu blinken. C Die Anzeige-LEDs an beiden Produkten leuchten kurz blau (nicht blinkend).
- Seite 24 Anbindung (Funk-Wandsender mit Funk-Rolladenschalter) Überzeugen Sie sich davon, dass die Anzeige-LEDs an den verdrahteten Produkten grün leuchten und nicht blinken. Ist das nicht der Fall, gehen Sie zurück zu Schritt 7. Verwenden Sie nur Funk-Wandsender für Rollläden (nicht im Lieferumfang enthalten).
- Seite 25 Wenn notwendig, kann das Koppeln der Funk-Wandsender abgebrochen werden 1 Drücken Sie dazu in die Tastenmitte des Senders, bis die Anzeige-LED durchgehend orange leuchtet. 2 Bestätigen Sie den Abbruch durch ein weiteres kurzes Drücken der Tastenmitte am Sender. Die Anzeige leuchtet daraufhin blau und erlischt danach. Das Koppeln wurde abgebrochen.
- Seite 26 Montieren Sie die drahtlosen Wandsender an der Wand Montieren Sie den Master-Switch Kommen/Gehen in der Nähe des Eingangs. Die anderen Wandsender werden an beliebigen Orten angebracht. Befestigen Sie das doppelseitige Klebeband auf der Rückseite des Funk-Senders und der Befestigungsplatte. (gem. Abbildung) Nun können Sie den Apparat in der vorgesehenen Dose montieren.
- Seite 27 Herunterladen der App Ihre Installation ist bereit. Sie können jetzt die App Legrand Home + Control herunterla- den um Ihre Beleuchtung, Rollläden und geschalteten Steckdosen zu steuern. HomeKit (mithilfe der Home-App) Die Steuerung dieses HomeKit-Zubehörs erfordert die Verwendung eines iPhone, iPad oder iPod touch mit iOS 9.0 oder höher.
-
Seite 28: Vereinfachte Eu-Konformitätserklärung
