Inhaltszusammenfassung für HP VARIOKLAV 65 TC

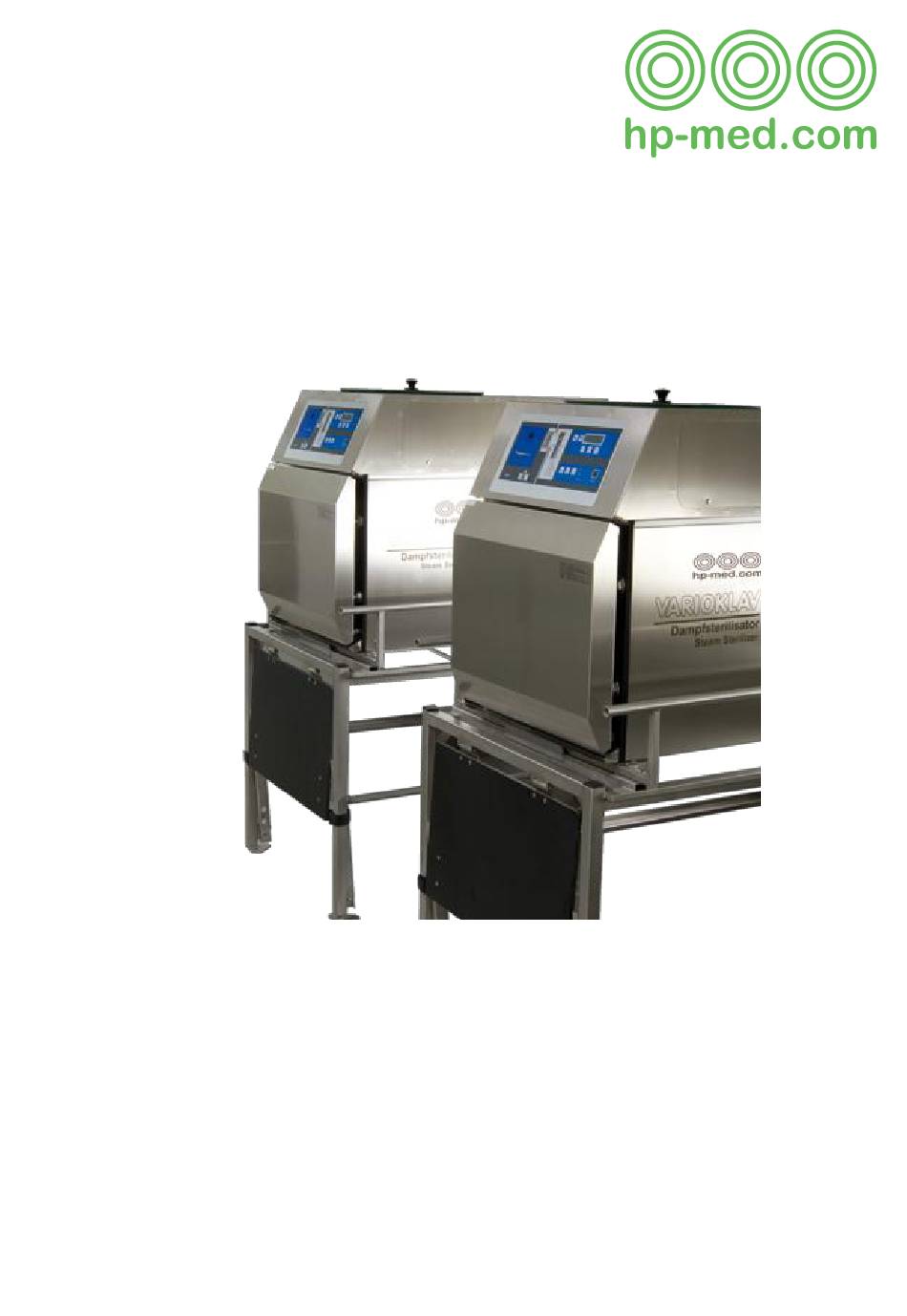

- Seite 1 Wartungsanleitung ® Dampfsterilisator VARIOKLAV 65 TC 09/2012 Ausgabe...
- Seite 2 1. bis 2006 war die Firma H+P Labortechnik AG, Oberschleißheim Hersteller und Lieferant 2. 2006 - 2009 war Thermo Electron Oberschleißheim bzw. Langen- selbold Hersteller und die Firma HP Medizintechnik GmbH Lieferant. 3. Seit 2010 ist die Firma HP Medizintechnik GmbH Hersteller und Lieferant. HP Medizintechnik GmbH 09/2012 Da0949.doc...
-
Seite 3: Inhaltsverzeichnis
Wartungsanleitung VARIOKLAV 65 TC Benutzerhinweise Inhaltsverzeichnis Benutzerhinweise .................... 6 Tastenkombinationen 65 TC..............6 Piktogramme .................... 6 Hinweise ....................7 Aufstellen, Inbetriebnahme ..............7 Erforderliche Prüf- und Betriebsmittel.............. 8 Wartungs- und Prüffristen ................9 Wartungsintervalle ................... 9 3.1.1 Täglich ....................9 3.1.2 Wöchentlich .................. - Seite 4 Wartungsanleitung VARIOKLAV 65 TC Benutzerhinweise 4.6.3 Vorratstank entleeren, Prüfungen bei leerem Vorratstank ..... 20 4.6.4 Vorratstank befüllen, Speisewasserpumpe prüfen ......21 Tür, Türverschluss, Sterilisierkammer ........... 22 Druckluftsystem ..................25 4.8.1 Drucklufttank PK entwässern ............25 4.8.2 Kompressor M2 und Druckschalter PLS33 prüfen......25 4.8.3 Druckschalter PLS34 prüfen ............
- Seite 5 Wartungsanleitung VARIOKLAV 65 TC Benutzerhinweise 8.1.3 Prüfung der Rückseite inkl. Anschlussleiste: ......... 49 8.1.4 Prüfung der „Linken“ Seite inkl. des Pilotventilblocks: ....50 Sicherheits- und prozessrelevante Bauteile ........... 50 8.2.1 Kalibrierte Sensoren ............... 50 8.2.2 Installationskontrolle ............... 51 8.2.3 Erneute Beurteilung................ 52 Elektrische Prüfungen ................
-
Seite 6: Benutzerhinweise
Wartungsanleitung VARIOKLAV 65 TC Benutzerhinweise 1 Benutzerhinweise Tastenkombinationen 65 TC Freigabecode: Drücken Sie gleichzeitig die Tasten Timer und Start/Stop Schalten Sie mit Taste s bzw. t zur Anzeige Freigabe-Code. Ändern Sie mit den Tasten P1, P2, P3 den Code in H + P Kalibriermodus: ... -
Seite 7: Hinweise
HINWEIS Es dürfen nur Original-Ersatzteile des Herstellers verwendet werden. Beim Einbau anderer Teile erlischt die Garantie. Aufstellen, Inbetriebnahme Aufstellen und Inbetriebnahme mobiler Geräte siehe „Packanleitung VARIOKLAV 65 TC mobil“ und „Inbetriebnahmeanleitung VARIOKLAV 65 TC mobil“ HP Medizintechnik GmbH 09/2012 Da0949.doc... -
Seite 8: Erforderliche Prüf- Und Betriebsmittel
Wartungsanleitung VARIOKLAV 65 TC Benutzerhinweise 2 Erforderliche Prüf- und Betriebsmittel Messgerätausstattung mit gültiger Kalibrierung Prüfgerätausstattung mit gültiger Kalibrierung Elektrischer Sicherheitstester mit gültiger Kalibrierung (für BGV A3 Prüfungen) Manometer mit Y-Anschluss DN4 mit Messbereich -1 bis +9 bar, 63 mm ... -
Seite 9: Wartungs- Und Prüffristen
Wartungsanleitung VARIOKLAV 65 TC Benutzerhinweise 3 Wartungs- und Prüffristen Wartungsintervalle 3.1.1 Täglich Die täglich durchzuführenden Prüfungen einschließlich Vakuumtest und Bowie- Dick-Test sind in der Gebrauchsanweisung 65 TC beschrieben und nicht Gegenstand dieser Anleitung. 3.1.2 Wöchentlich Wöchentlich sind verschiedene Reinigungs- und Kontrollarbeiten durch den Bediener durchzuführen. -
Seite 10: Prüffristen Der Betriebssicherheitsverordnung
Alle 10 Jahre ist die Festigkeit der Sterilisierkammer und des Dampferzeugers zu prüfen (Wasserdruckprüfung). Alle Prüfungen können durch den Werkskundendienst von HP im Rahmen der jährlichen Wartung durchgeführt werden. Medizintechniker müssen, um diese Prüfungen durchführen zu können, als befähigte Personen im Sinne der Betriebssicherheitsverordnung §... -
Seite 11: Jährliche Wartung
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4 Jährliche Wartung Identifikation des Sterilisiergerätes Ermitteln Sie die folgenden Daten und tragen Sie diese im Prüfprotokoll ein: 4.1.1 Vom Typenschild abzulesen Serien Nr. FB Nr. Baujahr 4.1.2 Vom Chargenausdruck abzulesen unabhängiges Messsystem I-M-S... -
Seite 12: Verkleidung Abnehmen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Verkleidung abnehmen GEFAHR! Netzstecker ziehen Rechte Seiten- Rückwand verkleidung Schutzleiter Linke Seiten- verkleidung Schutzleiter Abzunehmen sind: 2 Seitenverkleidungen Türverkleidung Rückwand Kalibrieren und Justieren In diesem Kapitel werden die folgenden Arbeiten beschrieben: ... -
Seite 13: Entnahmedruck Einstellen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.3.1 Entnahmedruck einstellen Drücken Sie mehrfach P1, bis die Anzeige "Entnahme Druck" erscheint. Bild 3: Entnahmedruck einstellen Geben Sie mit den Tasten ▼▲ als Entnahmedruck den aktuellen Luftdruck plus 15 kPa ein. -
Seite 14: Kalibriermodus Einschalten
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Schalten Sie mit Taste s bzw. t zur Anzeige Freigabe-Code. Ändern Sie mit den Tasten P1, P2, P3 den Code in H + P. 4.3.4 Kalibriermodus einschalten Halten Sie die Tasten P1 und Hupe > 5 sec gedrückt. -
Seite 15: Mikroheizung Prüfen
4.3.10 I-M-S Platine kalibrieren Drücken Sie mehrfach den verborgenen Knopf „Mode“, bis in der Anzeige TO 1 erscheint. Stellen Sie das HP Kalibierset Pt 100 auf 121° ein. Stecken Sie das Kalibrierset an Steckplatz TIR02 an. HP Medizintechnik GmbH 09/2012 Da0949.doc... -
Seite 16: Stromversorgung, Netzkabel Und Elektrische Komponenten
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung TO 1 1210 Mode Stellen Sie mit den Tasten 1, 2 die Temperatur auf 121,0°C ein. Ziehen Sie das Kalibrierset ab. Drücken Sie weiter den Knopf „Mode“, bis in der Anzeige DO 1 erscheint. -
Seite 17: Schütze Auf Verschleiß Prüfen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.4.3 Schütze auf Verschleiß prüfen. Hier auf Brandspuren achten. K2.2 Heizung H4 – H6 Wasserring- Vakuumpumpe (M5) Prüfen Sie die Schütze K2.2 und K5 auf Verschleiß. 4.4.4 Sicherungen der Netzverteilerplatine prüfen Prüfen Sie alle Sicherungen der Netzverteilerplatine NP auf Verfärbung und richtige Werte. -
Seite 18: Elektroanschlüsse Der Wasserring-Vakuumpumpe Prüfen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.4.5 Elektroanschlüsse der Wasserring-Vakuumpumpe prüfen Prüfen Sie die Zugentlastung vom Elektroanschluss der Wasserring- Vakuumpumpe (Sichtprüfung bzw. leichter Zug auf Kabel). Zulauf- und Entsorgungsleitungen Sammelablauf THC 92 Filter (nur wenn Leitungswasser angeschlossen ist) ... -
Seite 19: Dampferzeuger Und Vorratstank
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Dampferzeuger und Vorratstank 4.6.1 Dampferzeuger spülen und entleeren Servicemodus aktivieren: Hupe + P2 > 5 sek. drücken (um Messwerte zu verfolgen). Zusätzliche Anzeigen im Servicemodus: 21,0 Mikroheizung 19,7 Manteltemperatur 21,2 HINWEIS Solange Temperaturdifferenz zwischen Manteltemperatur und Mikroheizung >... -
Seite 20: Vorratstank Entleeren, Prüfungen Bei Leerem Vorratstank
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Demontieren Sie einen Rohrheizkörper und prüfen Sie den Heizkörper auf Beschädigungen wie Korrosion, Überhitzung, Verkalkung. ACHTUNG! Rohrheizkörper beim Einbau schräg von oben unter den Niederhalter einführen. Verschraubung aller Heizkörper gleichmäßig nachziehen! ... -
Seite 21: Vorratstank Befüllen, Speisewasserpumpe Prüfen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Entlüftungs- bohrung Prüfen Sie, ob sich im Griff des Glasdeckels eine Entlüftungsbohrung befindet. Griffe ohne Entlüftungsbohrung sind auszutauschen. 4.6.4 Vorratstank befüllen, Speisewasserpumpe prüfen Befüllen Sie den leeren Vorratstank mit bis zur max. Markierung mit VE- Wasser. -
Seite 22: Tür, Türverschluss, Sterilisierkammer
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Tür, Türverschluss, Sterilisierkammer Prüfen Sie, ob die Kontaktmuttern der Augenschrauben mit Schweißpunkten gegen Verdrehen gesichert sind. Türverschluss: Pneumat. Zylinder, Spaltbildung (1 -2 mm) zwischen Tür und Sterilisierkammer (Türdichtung darf nicht überstehen). - Seite 23 Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Augen- schrauben Neigung der auf Abrieb Kammer mit 1 Kontrollieren Glas Wasser prüfen: Wasser muß nach hinten Türdichtung auf laufen. Beschädigung prüfen, ggf. tauschen. Einlegeboden auf eingestempelte Werkstoffkennzeichnung 1.4571 prüfen. Bei Einlegeböden ohne Werkstoffkennzeichnung 1.4571 besteht erhöhte Korrosionsgefahr, daher austauschen.
- Seite 24 Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Abstand TIS02/TIR02 prüfen. Kammer innen reinigen. Zur Reinigung beide Seiten- schienen abschrauben. Sterilisierkammer innen reinigen, dazu beide Seitenschienen abschrauben und Rückstände entfernen. Abstand des Temperaturfühlers TIS02/TIR02 vom Pneumatikventil V9 prüfen, ggf. einstellen.
-
Seite 25: Druckluftsystem
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Druckluftsystem 4.8.1 Drucklufttank PK entwässern Schlauch vom Tank abziehen und Tank entwässern. Schlauch anstecken. 4.8.2 Kompressor M2 und Druckschalter PLS33 prüfen (Anlaufverhalten, Förderleistung, Dichtigkeit, Geräuschpegel). Prüfmanometer Prüfmanometer zum PLS33 Drucklufttank PK ... -
Seite 26: Druckschalter Pls34 Prüfen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.8.3 Druckschalter PLS34 prüfen Prüfmanometer mit Y-Anschluss an Türsteuerung anschließen Prüfmanometer zwischen Druckschalter und Tank bzw. Türdichtung anschließen. Folgenden Einschaltpunkt prüfen: PLS34 > 5,0 bar + 0,1 bar Druckschalter tauschen, wenn die Wert nicht erreicht wird. -
Seite 27: Funktionsprüfung Der Pilotventile
Y9a steuert V9 Kondensat-Ablassventil auf Y9b steuert V9 Kondensat -Ablassventil zu Y11.1 steuert „Tür zu“ PA11 Y10 steuert Entlastung Türdichtung gegen Atmosphäre Y10.1 steuert Türdichtung an Siehe Fließplan VARIOKLAV 65 TC, Blatt 3 und Blatt 9 HP Medizintechnik GmbH 09/2012 Da0949.doc... -
Seite 28: Sterilluftfilter Wechseln
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Sterilluftfilter wechseln HINWEIS Der Sterilluftfilter ist lt. Herstellerangabe nach 100 Sterilisa- tionszyklen zu prüfen und spätestens nach 400 Sterilisa- tionszyklen (Symbol erscheint nach 400 Zyklen) zu wechseln. Ermitteln Sie anhand der Zeile FilterCount des Chargenausdrucks, ob eine Prüfung oder ein Austausch des Sterilluftfilters vorzunehmen ist. -
Seite 29: Filtercount Zurücksetzen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.9.2 FilterCount zurücksetzen Zyklus Zyklus Betrieb Kammer Kammer °C °C Konfig. Medium °C °C Kammer Kammer Mantel Mantel Zeit Zeit Start Start Vakuum Vakuum Aufheizen Aufheizen Sterilisieren Sterilisieren Abkühlen Abkühlen Trocknen Trocknen Tür Tür... -
Seite 30: Verschleißteile Y1 Und O-Ringe Tauschen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.10 Verschleißteile Y1 und O-Ringe tauschen O-Ringe mit Flüssiggummi eindichten 4.10.1 Dampfübertrittsblock demontieren Neue Bauform, gesteuert über CU Lösen Sie die Verschraubungen (2) und (4) und nehmen Sie die Leitung (3) ab. -
Seite 31: Vakuumblock Demontieren
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung O-Ring 23x2,5 mm Art.-Nr.: 50097563 O-Ring 18x3,5 mm Art.-Nr.: 50096963 O-Ringe mit Flüssiggummi eindichten ACHTUNG Überschüssiges Dichtmaterial löst sich aus dem Dichtbereich und verstopft/ verengt Querschnitte. Dichtmaterial sparsam verwenden, überstehendes Material entfernen. -
Seite 32: O-Ring Am Vakuumblock Tauschen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.10.4 O-Ring am Vakuumblock tauschen O-Ring 23x2,5 mm Art.-Nr.: 50097563 Säubern Sie die Dichtfläche und tauschen Sie den O-Ring Bei der Montage jeden O-Ring mit Flüssiggummi eindichten. ACHTUNG Überschüssiges Dichtmaterial löst sich aus dem Dichtbereich und verstopft/ verengt Querschnitte. - Seite 33 Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung Kühlwasser der WRP zu wenig oder zu warm. Undichte Stellen in der Sterilisierkammer oder den Ventilen Fehlersuche mit Lecksuchgerät durchführen Ventil Kavitationsschutz VR5 falsch eingestellt. VR5 Ventil Kavitationsschutz Vakuumpumpe...
-
Seite 34: Überprüfung Der Sicherheitseinrichtungen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.12 Überprüfung der Sicherheitseinrichtungen 4.12.1 Sicherheitsventile SV1, SV2 aufgeprägten Nenndruck prüfen Prüfen Sie, ob der aufgeprägte Nenndruck der Sicherheitsventile SV1 und SV2, mit dem Sollwert 3,0 bar übereinstimmt. 4.12.2 Sicherheitsventile SV1, SV2 Rändelschrauben prüfen ... -
Seite 35: Druckschalter Dampferzeuger Phs31 Prüfen
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung GEFAHR! Wenn Dampf durch das Ventil strömt, wird das Ventil heiß. Tragen Sie Schutzhandschuhe. In der Aufheizphase: Drehen Sie jede Rändelschraube 1 einzeln unter Druck auf und prüfen Sie, ob unten am Ablaufrohr Dampf austritt. -
Seite 36: Alternativer Aufbau Zu 4.12.4
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.12.5 Alternativer Aufbau zu 4.12.4 Ansprechdruck Druckschalter PHS31 prüfen. GEFAHR! Bei dieser Prüfung wird durch Simulieren eines konstanten Druckes Überdruck erzeugt. Beobachten Sie am Bedienfeld den Temperaturanstieg im Dampferzeuger. Brechen Sie die Prüfung bei einer Temperatur von 142°C sofort... -
Seite 37: Übertemperaturwächter Dampferzeuger Thsz11
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.12.6 Übertemperaturwächter Dampferzeuger THSZ11 Vorbereitung: Externen PIS22 entfernen und internen PIS22 wieder anstecken. Elektrische Brücke von PHS31 entfernen. Dampfübertrittventil Y1 demontiert lassen. Vorbereitung: Druck im Dampferzeuger ablassen (über SV2 mechanisch öffnen) ... -
Seite 38: Prozesssteuerung, Bedienfeld
Wartungsanleitung VARIOKLAV 65 TC 4 Jährliche Wartung 4.13 Prozesssteuerung, Bedienfeld 4.13.1 Chargendrucker Prüfen Sie den Chargendrucker auf Verschleiß. Kontrollieren Sie den Papiervorschub und den Ausdruck. Wechseln Sie bei schwachem Ausdruck das Farbband. Wechseln Sie bei defektem Vorschub oder beschädigten Druckernadeln die Steuerung. -
Seite 39: Wartung Alle 2 Jahre
Wartungsanleitung VARIOKLAV 65 TC 5 Wartung alle 2 Jahre 5 Wartung alle 2 Jahre Die Wartung alle 2 Jahre beinhaltet alle Arbeiten der jährlichen Wartung. Zusätzlich sind bei der Wartung alle 2 Jahre folgende Teile zu tauschen: Schauglas tauschen ... -
Seite 40: Netzverteilerplatine Und Heizungsschütz Tauschen
Wartungsanleitung VARIOKLAV 65 TC 5 Wartung alle 2 Jahre Netzverteilerplatine und Heizungsschütz tauschen Heizungsschütz Netzverteilerplatine Stecker codiert Steg auf Platinenbuchse wegbrechen Lösen Sie die Anschlussklemmen durch Drücken der Verriegelung. Heizungsschütz Demontage: 1. von oben nach unten drücken 2. unten nach vorne ziehen Wechsel der Türdichtung... - Seite 41 Wartungsanleitung VARIOKLAV 65 TC 5 Wartung alle 2 Jahre Öffnen Sie die Tür und starten Sie das Programm „Türdichtung“. HINWEIS Gleich wird Druckluft mit einem Knall freigesetzt! Nach dem Knall ist die Türdichtung an einer Stelle aus der Nut gedrückt.
-
Seite 42: Pneumatikventil V9 Tauschen
Wartungsanleitung VARIOKLAV 65 TC 5 Wartung alle 2 Jahre Ziehen Sie die Einsetzhilfe aus der Nut und setzen Sie sie wenige Zentimeter weiter erneut an. Setzen Sie so Stück für Stück die Dichtung rundum in die Nut. Die eingesetzte Dichtung darf in druckentlastetem Zustand zur äußeren Kante des Rahmens nicht überstehen bzw. -
Seite 43: Äußere Prüfung
Wartungsanleitung VARIOKLAV 65 TC 5 Wartung alle 2 Jahre Äußere Prüfung Im Rahmen der Wartung alle 2 Jahre erfolgt auch eine äußere Prüfung gemäß Betriebssicherheitverordnung. Gegenstand dieser Prüfung sind die bei geöffneter Tür sichtbaren Teile des Druckbehälters und des Verschlusses. Die drucktragenden Teile sind auf Verschleiß... -
Seite 44: Wartung Alle Zehn Jahre
Wartungsanleitung VARIOKLAV 65 TC 6 Wartung alle zehn Jahre 6 Wartung alle zehn Jahre Die Wartung alle zehn Jahre schließt ein: Sämtliche Arbeiten der jährlichen und 2-jährigen Wartung Zusätzlich ist alle 10 Jahre durchzuführen Software-Update Wechsel der Batterien bzw. der Steuerung Alle 10 Jahre sind weiterhin Prüfungen nach der Betriebssicherheitsverordnung... -
Seite 45: Gesetzlich Vorgeschriebene Wiederholungsprüfungen
Alle 10 Jahre Festigkeitsprüfung Diese Prüfungen können durch den Werkskundendienst der Fa. HP Medizintechnik GmbH im Rahmen der jährlichen Wartung durchgeführt werden. Von HP für die Wartung autorisierte Servicetechniker müssen, um diese Prüfungen durchführen zu können, als „befähigte Personen“ im Sinne der Betriebssicherheitsverordnung § 15 ausgebildet sein. -
Seite 46: Vde-Prüfung Auf Elektrische Sicherheit
Werkstätten oder unter ähnlichen Bedingungen. 2 Jahre in Büros oder unter ähnlichen Bedingungen. Diese Prüfung kann durch den Werkskundendienst der Fa. HP Medizintechnik GmbH oder durch von HP Medizintechnik GmbH autorisierte Servicetechniker im Rahmen der jährlichen Wartung durchgeführt werden. HP Medizintechnik GmbH 09/2012 Da0949.doc... -
Seite 47: Endprüfungen
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen 8 Endprüfungen Prüfung auf lose Anschlüsse etc. 8.1.1 Prüfung der Tür inkl. der Steuerplatine, I-M-S-platine, Drucker Jeder Anschluss muss so fest sitzen, dass er nicht von Hand abgezogen werden kann (Crimp / Aderendhülse) - Erdungsanschlüsse sind fest angeschlossen (Blanker Kontakt) - Jeder Steckkontakt muss eingerastet sein (Widerhaken) - Bajonette- Verschlüsse der Fühler müssen eingerastet sein... -
Seite 48: Prüfung Der „Rechten" Seite Inkl. Netzverteilerplatine
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen 8.1.2 Prüfung der „Rechten“ Seite inkl. Netzverteilerplatine: - Jeder Anschluss muss so fest sitzen, dass er nicht von Hand abgezogen werden kann (Crimp / Aderendhülse) - Erdungsanschlüsse sind fest angeschlossen (Blanker Kontakt) - Jeder Steckkontakt muss eingerastet sein (Widerhaken) - Sicherungseinsätze sind in den Sicherungen... -
Seite 49: Prüfung Der Rückseite Inkl. Anschlussleiste
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen 8.1.3 Prüfung der Rückseite inkl. Anschlussleiste: - Jeder Anschluss muss so fest sitzen, dass er nicht von Hand abgezogen werden kann (Crimp / Aderendhülse) - Elektrische Leitungen sind äußerlich nicht beschädigt - Erdungsanschlüsse sind fest angeschlossen (Blanker Kontakt) - Armaturen sind mit Dichtmitteln eingedichtet - Pneumatische Anschlüsse dürfen von Hand nicht gelöst werden können... -
Seite 50: Prüfung Der „Linken" Seite Inkl. Des Pilotventilblocks
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen 8.1.4 Prüfung der „Linken“ Seite inkl. des Pilotventilblocks: Jeder Anschluss muss so fest sitzen, dass er nicht von Hand abgezogen werden kann (Crimp / Aderendhülse) Elektrische Leitungen sind äußerlich nicht beschädigt Erdungsanschlüsse sind fest angeschlossen (Blanker Kontakt) -
Seite 51: Installationskontrolle
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen 8.2.2 Installationskontrolle Wurde eine der folgenden Sicherheitseinrichtungen für Arbeitssicherheit ausgetauscht, so sind die Montagevorschriften einzuhalten. Die Bauteile- kennzeichen und der eingestellte Grenzwert ist zu prüfen und im Wartungsprotokoll zu vermerken. Mit den Bauteilen gelieferte Zertifikate sind im Gerätebuch abzulegen. -
Seite 52: Erneute Beurteilung
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen 8.2.3 Erneute Beurteilung Wurde im Rahmen einer Wartung eines der folgenden Sicherheitsbauteile teilweise oder ganz ausgetauscht oder repariert, so muss, um den Sterilisationserfolg zu gewährleisten, eine Erneute Beurteilung aus besonderem Anlass durchgeführt werden. Artikel-... -
Seite 53: Probelauf Und Testprogramme
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen Probelauf und Testprogramme Nach den Endprüfungen werden Probeläufe durchgeführt. Die Durchführung der Prüfung auf Luftleckage (Vakuumtest) und der Prüfung auf Luftentfernung und Dampfdurchdringung (Bowie-Dick-Test) sind in der „Gebrauchsanweisung VARIOKLAV 65 TC“ beschrieben. zusätzlich erforderlich: ... -
Seite 54: Bowie-Dick-Test
Messtakt (Intervall) 1 Sekunde. (Siehe Bedienungsanleitung Messgerätausstattung). Bereiten Sie den Bowie-Dick-Test und den Hohlkörpertest vor und platzieren diese im Sterilisiergerät (Siehe Gebrauchsanweisung VARIOKLAV 65 TC). Platzieren Sie einen Temperaturlogger mit der Messspitze im Bodenablauf, den anderen mit der Messspitze im Bowie-Dick-Simulationstestpaket. -
Seite 55: Test Mit Beladung
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen Bewerten Sie das Ergebnis nach folgenden Kriterien: Sterilisiertemperatur > 134°C < 137°C eingehalten Bowie-Dick-Test anhand von Farbgrenzmuster-Tafel bestanden Hohlkörpertest nach Farbumschlagtafel bestanden Prüfen Sie bei einem Probelauf die Funktion des Temperaturfühlers THC92 im ADI. -
Seite 56: Warnhinweise (Aufkleber) Kontrollieren
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen Warnhinweise (Aufkleber) kontrollieren Prüfen Sie, ob die Sicherheitsaufkleber vorhanden und lesbar sind. Ersetzen Sie fehlende oder beschädigte Aufkleber. HP Medizintechnik GmbH 09/2012 Da0949.doc... -
Seite 57: Abschließende Arbeiten
Verbrauchsmaterial gemäß Inhaltsliste 65 TC mobil ergänzen. Vor dem Verpacken Transportbehälter reinigen. Bei anschließendem Transport: - Transportvorbereitung gemäß Kapitel „Transportvorbereitung“ der Gebrauchsanweisung VARIOKLAV 65 TC durchführen. - Sterilisator gemäß Packanleitung VARIOKLAV 65 TC verpacken. HP Medizintechnik GmbH 09/2012 Da0949.doc... -
Seite 58: Ersatzteilsets
Wartungsanleitung VARIOKLAV 65 TC 8 Endprüfungen 9 Ersatzteilsets Für die jährliche und zweijährige Wartung werden folgende Ersatzteilsets benötigt: Materialsatz (halb)-jährliche Wartung 65 TC Die derzeit noch verwendete Artikelbezeichnung lautet „Materialsatz halbjährliche Wartung 65 TC“. Best. Nr. 50104609 50094307 Sterilfilterkerze Mini D56/H83-0,2µm...
