Wechsel des Türanschlags
Dieses Gerät hat eine wechselbare Tür, wird aber in rechts angeschlagener Ver-
sion ausgeliefert. Das linke Scharnier liegt im Beipack des Gerätes. Sollten Sie
den Anschlag Ihres Gerätes ändern wollen, beachten Sie unbedingt folgende An-
weisung:
1 – unterer Anschlag rechts
4 – Tür
7 – oberer Anschlag links
10 – Anschlagsbegrenzung

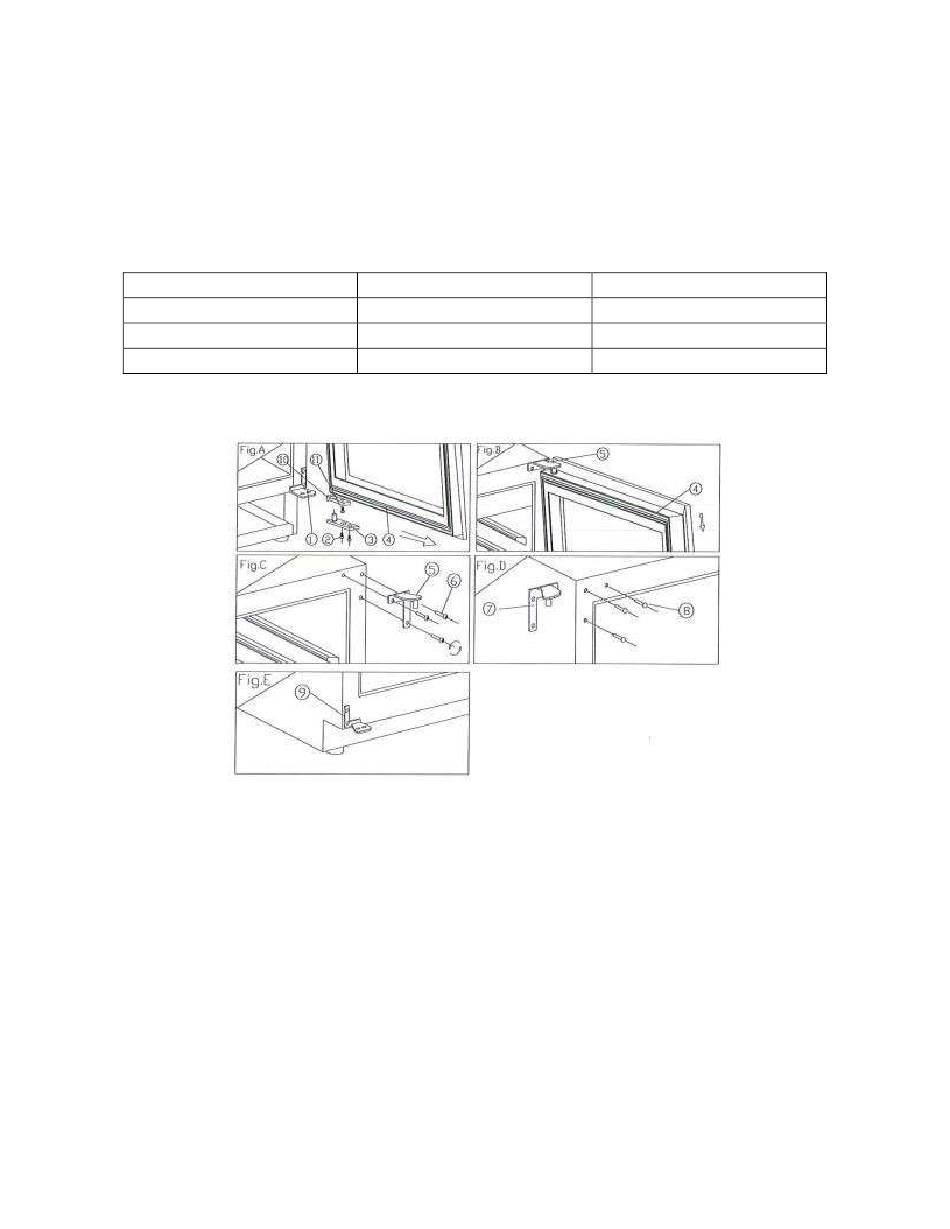

1. Öffnen Sie die Tür um 90°, drehen Sie die zwei Schrauben (2) des unteren
Achsenhalters (3) heraus. Nehmen Sie die Tür (4) ab. Entfernen Sie den
Achsenhalter (3) vom Türrahmen (Bild A).
2. Lösen sie die Schrauben (11) am unteren Türrahmen, sowie den Anschlags-
begrenzer (10) und befestigen diesen an der linken Seite des Türrahmens
(Bild A/B)
3. Drehen Sie die drei Anschlagschrauben (6) des oberen Anschlags (rechts)
(5) heraus (Bild C)
4. Nehmen Sie die Zierkappe (8) von der linken, oberen Seite des Wein-
schranks ab und befestigen den oberen Anschlag (7) aus dem Beipack mit
den drei Schrauben an die obere linke Seite fest (Bild D)
5. Wiederholen Sie die obere Anweisung montieren den unteren Anschlag (9)
aus dem Beipack an die linke untere Seite (Bild E)
6. Bauen sie die Tür ein und richten sie aus.
7. Drücken Sie die Zierkappen in die Befestigungsbohrungen (8).
2 – Schrauben
5 - oberer Anschlag/rechts
8 – Zierschraube
11 - Schraube
3 – Türachse/Achsenhalter
6 – Anschlagschraube
9 – unterer Anschlag/links
