BGS technic 8345 Bedienungsanleitung

ALLGEMEINE INFORMATIONEN

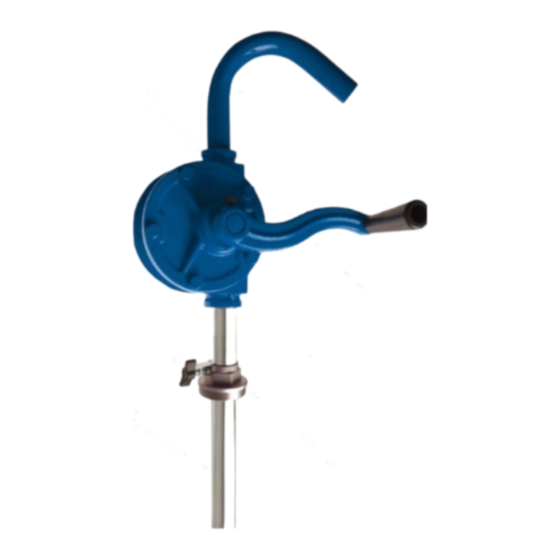

Diese Kurbel-Fasspumpe dient dem Transferieren von z.B. Getriebeöl,
Motoröl, Kühlerfrostschutz und Scheibenwaschfrostschutz. Die Pumpe
ist nicht geeignet für Säuren, korrosive Flüssigkeiten, leicht entzündliche
Flüssigkeiten (z.B. Benzin und Lösungsmittel).
TECHNISCHE DATEN
Pumpentyp:
Fördermenge (ca.):
Fassadapter:
Eintauchtiefe:
Ausgangsrohr-Durchmesser:
Material:
SICHERHEITSHINWEISE
Lesen Sie diese Bedienungsanleitung sorgfältig und stellen Sie sicher, dass alle Hinweise verstanden
wurden.
Pumpe immer mit Sorgfalt und nur für den Zweck verwenden, für den sie bestimmt ist.
•
Andernfalls können Schäden oder Verletzungen entstehen und die Garantie erlischt.
•
Anleitung für späteres Nachschlagen aufbewahren.
•
Vor Gebrauch die Informationen im Sicherheitsdatenblatt der zu pumpenden Flüssigkeit beachten.
•
Immer die im Sicherheitsdatenblatt beschriebene Schutzbekleidung tragen.
Vor dem Transferieren brennbarer Flüssigkeiten, den Pumpenbehälter zur Vermeidung von statischer
•
Aufladung erden.
Die Pumpe nach dem Transferieren brennbarer Flüssigkeiten immer an einem gut belüfteten Ort
•
aufbewahren.
Die Pumpe vor dem Transferieren anderer Flüssigkeiten reinigen, ansonsten kann die zu
•
transferierende Flüssigkeit verunreinigt werden.
Vor dem Gebrauch die Pumpe auf Undichtigkeit und korrekte Montage überprüfen.
•
Bei Reinigung der Pumpe darauf achten, dass diese gründlich mit einer Flüssigkeit gespült wird, die
•
sowohl mit der Pumpe als auch mit der zu transferierenden Flüssigkeit kompatibel ist.
Montage und Installation
1. Alle zu montierenden Pumpenbauteile auf Vollständigkeit überprüfen.
2. Ausgangsrohr (1) an die Pumpenausgangsöffnung (2) montieren.
3. Saugrohr (6) mit Fassadapter (5) verbinden und am Pumpeneingang (4) montieren.
4. Kurbel (3) an der Rotorwelle montieren.
5. Saugrohr in das Fass eintauchen, den Adapter (5) im Fass befestigen und Arretier-Schraube (7) von
Hand anziehen. Sicherstellen, dass das Saugrohr die erforderliche Eintauchtiefe hat und die Kurbel
nicht blockiert ist.
Operation
1. Zum Fördern der Flüssigkeit die Kurbel mehrmals Drehen. Fördert die Pumpe nach einigen
Umdrehungen keine Flüssigkeit, ist es hilfreich ein wenig Flüssigkeit in das Ansaugrohr zu füllen.
2. Wird die Pumpe aus dem Fass genommen, Pumpe mit einer Flüssigkeit spülen, die sowohl mit der
Pumpe wie auch mit der später zu pumpenden Flüssigkeit kompatibel ist.
3. Pumpe und Saugrohre regelmäßig auf undichte Stellen überprüfen. Leckagen am Saugrohr oder
Pumpengehäuse verursachen eine geringere Fördermenge oder Ausfall der Pumpe.
SW-Stahl und Werkzeugvertriebs GmbH
L e v e k r u s r e t S a r s s e 6 5
D 4 - 2 8 9 7 R e m s c h e d i
Kurbel-Fasspumpe
Drehschaufel
278 ml bei einer Umdrehung
20 Liter bei 72 Drehungen
geeignet für Standardfässer
variabel, bis zu 100 cm
26 mm
Stahlguss
Tel. +49 (0) 2191 / 46438-0
F ax +49 (0) 2191 / 46438-40
- E M a : l i n i o f @ s w s a t l h d . e
Art. 8345
