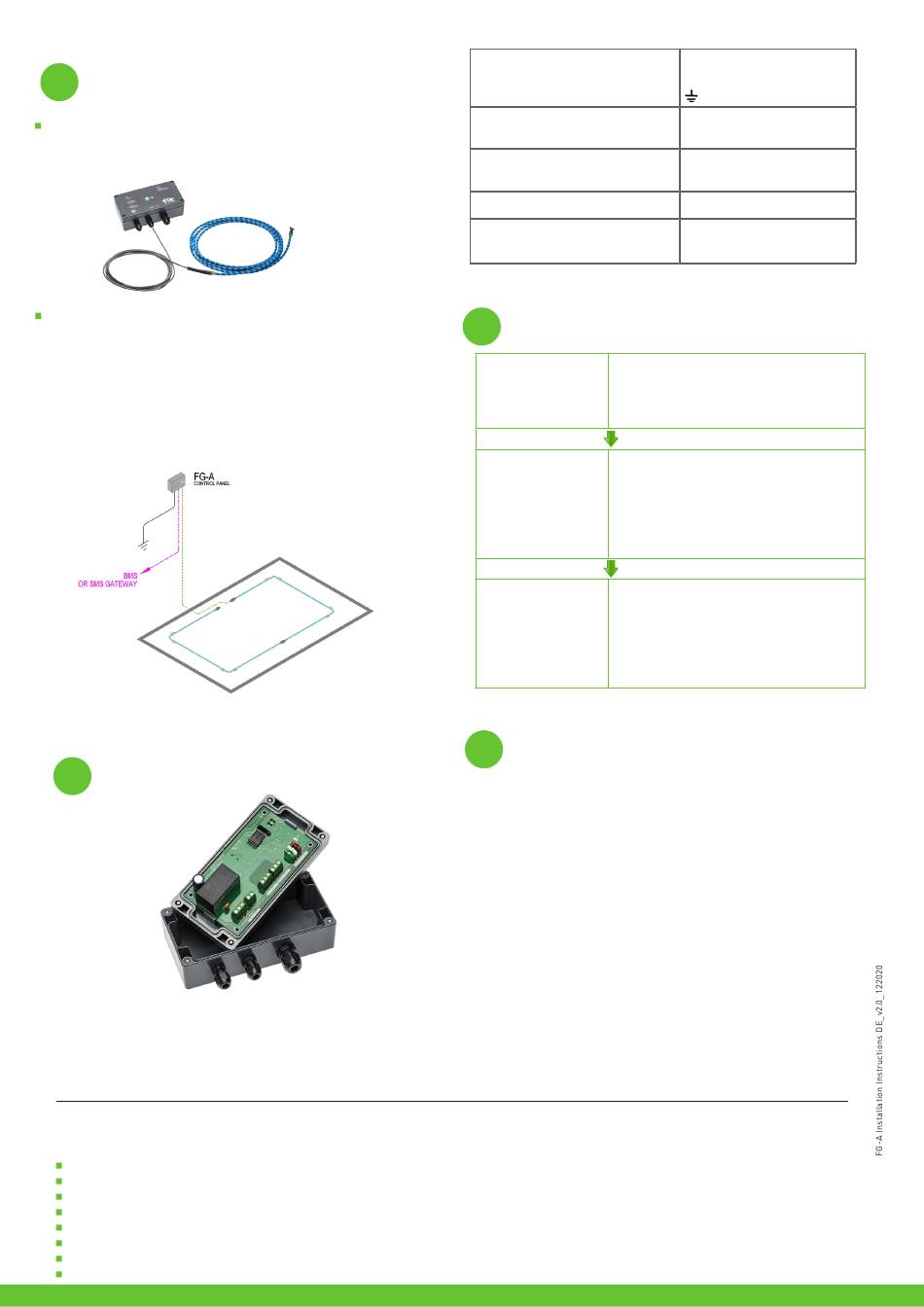

Anschluss der Sensorkabel
Anschließen der Sensorkabel FG-ECS oder FG-ACS:
Über einen Abzweig mit einem Belden-Verbindungskabel von 3,5 Me-
ter Länge an FG-ECS- und FG-ACS-Sensorkabel jeder Länge wird ein
direkter Anschluss an die FG-A Alarmeinheit hergestellt.
Max: 15m
Anschlusskabel
Anschließen der Sensorkabel FG-ECX oder FG-ACX:
Hinweise zum Anschließen des Anschlusskabels FG-CLC finden
Sie in der „FG-SYS Installationsanleitung", Kapitel 1, Abschnitt 3.3
„Anschließen des FG-CLC Anschlusskabels".
Das Anschlusskabel FG-CLC, mit der Buchse am freien Ende, wird an
die FG-A Alarmeinheit angeschlossen. Am Anfang des Sensorkabels
befindet sich ein entsprechender Stecker.
Verbinden Sie das erste Sensorkabel mit dem Anschlusskabel, das von
der FG-A Alarmeinheit kommt.
Max: 15m Anschlusskabel
5
Mainboard-Anschluss
Vorsicht: Alle Anschlüsse am Anschlussblock sind im spannungslosen Zustand der FG-A Alarmeinheit auszuführen.
