TTK FG-A Montageanleitung

Montageanleitung
FG-A
3
Anschließen
1. Stromversorgung
2. Anschluss des potenzialfreien
Kontaktes
FG-A
Alarmeinheit
Montageanleitung
3 Anschlussmöglichkeiten für die Spannungsversorgung:
12–24VAC; oder 15-30VDC; oder 100-240VAC 50/60 Hz 0,25A.
Der maximale Kabelquerschnitt beträgt 14 AWG bei 100-240VAC und 18 AWG bei 12-24 VAC, 15-30VDC.
Bei Anschluss an die 12/24 V Spannung ist es nicht erforderlich die Polarität zu berücksichtigen.
Verwenden Sie die PG9-Kabelverschraubung zum Anschließen des 230-V-Kabels.
Einfaches Relais: COM-NO-NC
Max. Schaltspannung: 125VAC / 220VDC
Max. Schaltleistung: 60W (30V x 2A)
Max. Schaltstärke: 2A
Arbeitslast: 5VDC bis 1mA
Die Relais sind potentialfrei.
Die Kabel haben einen maximalen Querschnitt von 14 AWG.
- Potentialfreies Relais für Leckage:
Das potentialfreie Relai überträgt die Leckageinformation an einen PC (oder Switchboard) und er-
möglicht so ein Gerät automatisch anzusteuern.
- Potentialfreies Relais für Kabelbruch:
Bei Kabelbruch oder Spannungsversorgungsfehler wird ein potentialfreies Relai aktiviert.
1

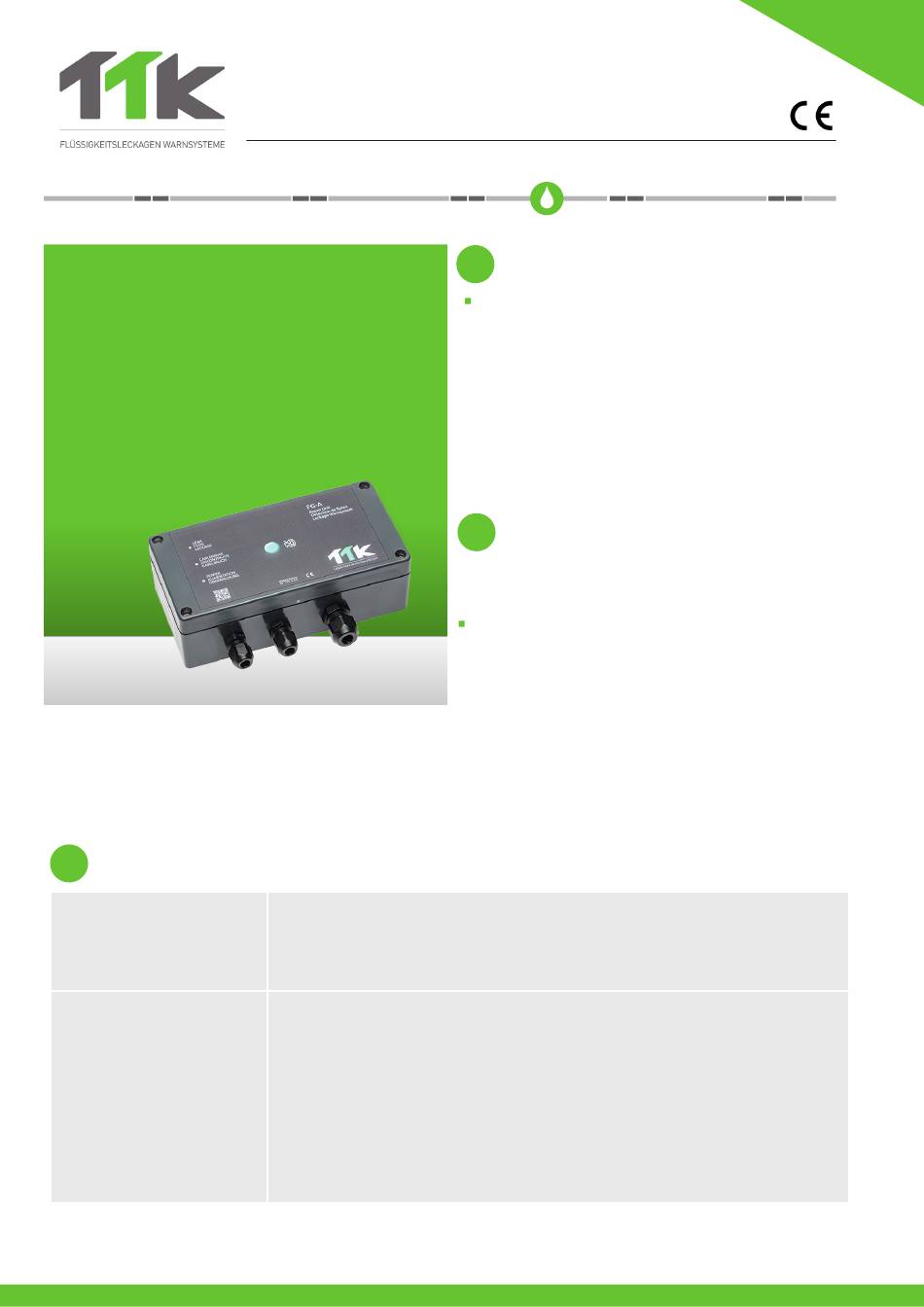

Beschreibung der FG-A Alarmeinheit
Die FG-A Alarmeinheit ist für die Verwendung mit analogen
TTK-Sensorkabeln ausgelegt: FG-ECX, FG-ACX, FG-ECS oder
FG-ACS. Die Einheit erkennt Leckagen von Flüssigkeiten. Das
Auftreten einer Störung (Leckage, Kabelbruch) wird wie folgt
erkannt:
- Es wird ein akustischer Alarm ausgelöst;
- Eine Leuchtdiode wird angeregt;
- Ein potenzialfreier Kontakt wird geschaltet, damit die Alar-
mdaten an die Fernüberwachungseinrichtungen übertragen
werden können.
Drücken Sie den Rückstellschalter, um den akustischen Alarm
abzuschalten. Der potenzialfreie Kontakt bleibt bis zur Behebung
der Störung aktiviert. Nach Beheben des Fehlers erlischt die
Diode, und das Relais wechselt wieder in seinen ursprünglichen
Normalzustand.
2
Montage der FG-A Alarmeinheit
Vorsicht: Alle Anschlüsse
spannungslosen Zustand der FG-A Alarmeinheit auszuführen.
Ausführung zur Wandmontage:
Zwei der drei Kabelverschraubungen werden an der FG-A Alar-
meinheit befestigt, die dritte kann am PG7-Stecker verschraubt
werden.
Verwenden Sie die vier Befestigungslöcher an der Unterseite des
Geräts. Entfernen Sie das Oberteil des Gehäuses, das mit zwei
Schrauben am Unterteil befestigt ist. Diese beiden Teile können
nach der Befestigung an der Wand leicht demontiert werden. Zie-
hen Sie das Oberteil, in dem sich die Leiterplatte befindet, vorsi-
chtig ab.
Im Lieferumfang der FG-A Alarmeinheit für die Wandbefestigung
sind enthalten:
- 1 x FG-A Alarmeinheit
- 3 x PG-Kabelverschraubungen: 2 x PG7 + 1 x PG9
- 1 x Stecker PG7
- 1 x Montageanleitung
am Anschlussblock sind im
