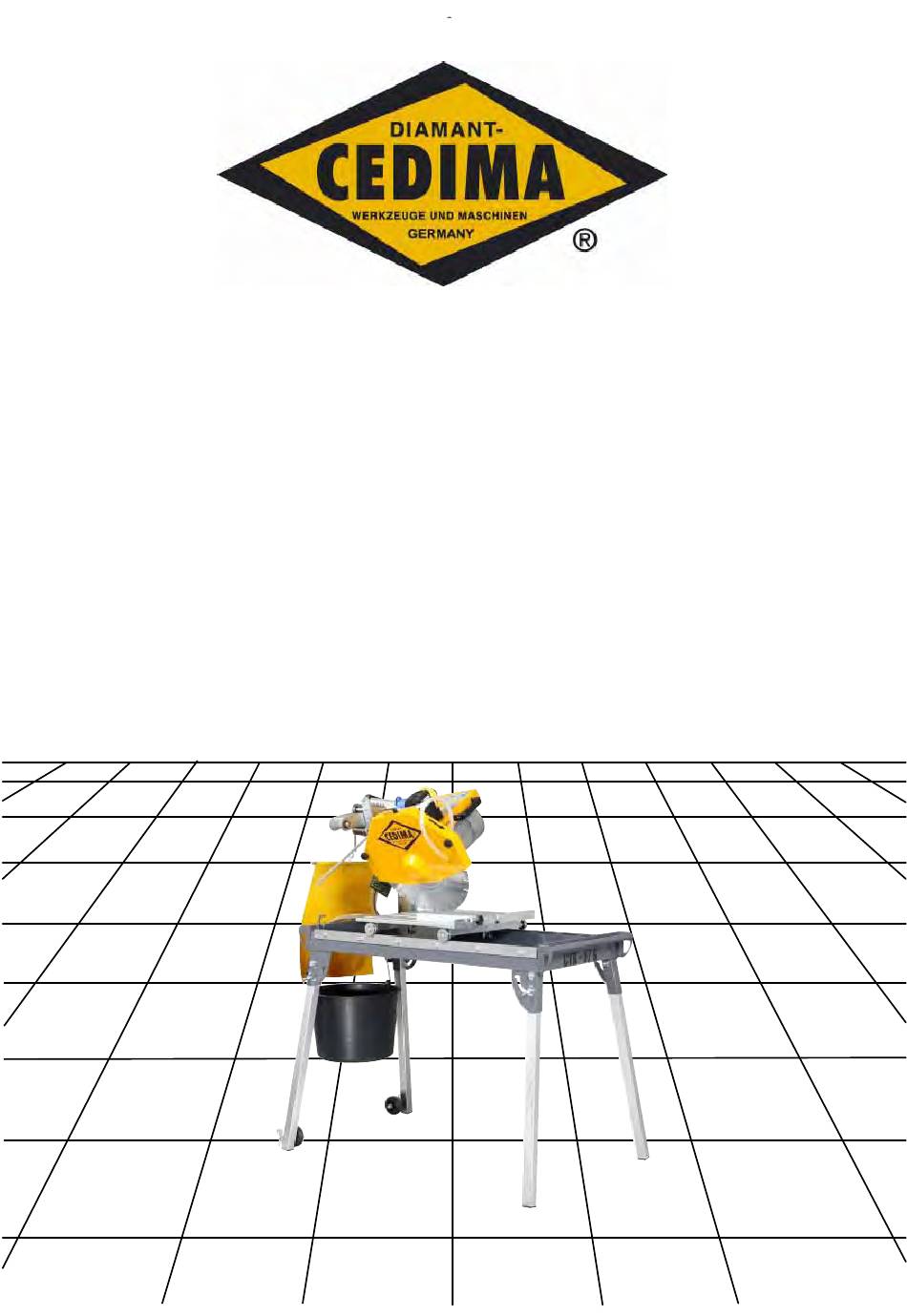

- Seite 1 DIAMANT- C E DIMA ® WERKZEUGE UND MAS CHI NEN CELLE BETRIEBS ANLEITUNG BETRIEBSANLEITUNG Wartungsanleitung Sicherheitshinweise Tischsäge CTS•57 G...
- Seite 3 ARTIKEL-NR.: 43 1057 0574 Änderungsindex: 0 0 1 Ausgabedatum: 24.11.2009 Artikel-Nr. der Original-Betriebsanleitung: 70 9998 1002 Wir freuen uns, daß Sie sich für ein Produkt von CEDIMA entschieden ® haben. Je besser Sie damit vertraut sind, desto leichter fällt Ihnen die Handhabung.
-
Seite 4: Garantie
CEDIMA Betriebsanleitung/Ersatzteilliste oder für Neben- und Folgeschäden in Zusam- menhang mit der Lieferung, Leistung oder Anwendung des Materials. Warenzeichen ist ein eingetragenes Warenzeichen der CEDIMA GmbH ® • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •... -
Seite 5: Eg-Konformitätserklärung
EG- Konformitätserklärung Hersteller: GmbH, Lärchenweg 3, 29227 Celle ® CEDIMA Zusammenstellung, Aufbewahrung der technischen Unterlagen: Technische Dokumentation der GmbH, Siedemeierkamp 5, 29227 Celle ® CEDIMA Maschinenbeschreibung: Tischsäge CTS•57 G Auf Rollen an einem Paar der 4 klappbaren Standfüße verschiebbare Tischsäge zum Naß- Schneiden von Ziegeln, Klinker, Naturstein und ähnlichen Materialien auf einem Rolltisch mit... - Seite 6 Tel.: 0 51 41 / 8854-0 Fax: 0 51 41 / 8 64 27 e-mail: info@cedima.de internet: www.cedima.de www.cedima.com • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •...
-
Seite 7: Fehlerbeseitigung
Inhalt der Betriebsanleitung CE-Konformitätserklärung Vorwort KAPITEL Technische Daten und Beschreibung KAPITEL Beschreibung der Tischsäge CTS•57 G KAPITEL Grundlegende Sicherheitshinweise für den Umgang mit der Tischsäge KAPITEL Aufstellen und Bedienen KAPITEL 5 Wartung und Pflege KAPITEL 6 Fehlerbeseitigung Was ist wenn..? KAPITEL Schaltpläne KAPITEL... - Seite 8 Inhalt der Betriebsanleitung • C E D I M A ® • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" •...
- Seite 9 CTS•57 G, Technische Daten und Zubehör 1.0 CTS•57 G, Technische Daten: Trennscheiben- (Blatt-) Antriebsmotor: Spannung 230 V Anschlußwerte 50 Hz / 12,0 A Leistung 2,2 kW Drehzahl 2770 min Tauch-Pumpe: Spannung 230 V Anschlußwerte 50 Hz / 0,22 A Förderleistung ca.11,6 l/min Leistung 50 W...
- Seite 10 Ersatzteilliste 1.2 Sonderzubehör: JOLLY-Tisch • verstellbar für exakte Winkelschnitte PRISMA für Rundmaterial Verstellbarer Winkelanschlag Angaben für die Auswahl der CEDIMA Diamant–Trennscheibe ® erhalten Sie in der Preisliste, sowie im Prospekt! Für spezielle Anwendungsfälle fragen Sie bitte bei nach! ® CEDIMA •...
- Seite 11 Schneidarm sind stufenlos einstellbare Gehrungsschnitte aber auch Schnitte im rastbaren Winkel von 0, 15, 30 und 45° möglich. Bild 2.1, 30° Gehrungsschnitt eingestellt CEDIMA ® Tischsägen zeichnen sich durch einfache Handhabung sowie äußerste Präzision aus. Sie sind leicht zu transportieren und können somit immer dort aufgestellt werden, wo das getrennte Material verar- beitet werden soll.
- Seite 12 CTS•57 G, Beschreibung der Tischsäge Als Grundelement der CEDIMA ® Tisch- Das zu schneidende Werkstück wird an säge CTS-57 G dient ein geschweißter den Seitenanschlag angelegt und mit Rahmen mit integrierter Wasserwanne, dem Rolltisch unter der Diamant- der mit an den Ecken eingeschweißten Trennscheibe vor- und zurück bewegt.
- Seite 13 Allgemeine Sicherheitshinweise für Tischsägen 3.0 Grundlegende Der Text der die Sicherheit be- Sicherheitshinweise trifft, wird in Fettschrift, kursiv ACHTUNG dargestellt! Alle zur Anlage/Maschine gehörenden Betriebsanlei- Bestimmungsgemäßer tungen lesen und beachten! Gebrauch, vernünftiger- weise vorhersehbare Fehl- anwendung Warnhinweise und Sym- bole 3.2.1 Die Tischsäge CTS•57 G, im nach- folgendem Maschine genannt, ist nach In der Betriebsanleitung werden folgende...
-
Seite 14: Organisatorische Maßnahmen
Allgemeine Sicherheitshinweise für Tischsägen le, Gehörschutz, Sicherheitsschuhe, geeig- nete Schutzbekleidung)! Die Unfallverhü- Organisatorische Maß- tungsvorschriften UVV sind zu beachten. nahmen 3.3.8 Alle Sicherheits- und Gefahrenhin- 3.3.1 Die Betriebsanleitung ist ständig am weise an/in/auf der Maschine vollzählig Einsatzort Maschine/ in lesbarem Zustand halten! Anlage griffbereit aufzubewahren! 3.3.9 Der elektrische Anschluß... - Seite 15 Allgemeine Sicherheitshinweise für Tischsägen messene Werkstattausrüstung und ent- sprechendes Fachpersonal unbedingt not- Sicherheitshinweise zu be- wendig! stimmten Betriebsphasen 3.3.17 Brandmelde- Brand- Inbetriebnahme bekämpfungsmöglichkeitenbeachten! Standort und Bedienung von Feuerlö- .5.1 Jede sicherheitsbedenkliche Arbeits- schern bekanntmachen! weise unterlassen! 3.5.2 Vor Arbeitsbeginn sich an der Ein- Personalauswahl satzstelle mit der Arbeitsumgebung ver- 3.4.1 Arbeiten an/mit der Maschine dür-...
- Seite 16 Allgemeine Sicherheitshinweise für Tischsägen 3.5.11 Die Maschine vom Bedienplatz aus starten (CTS•57 G, vor dem Rolltisch, bzw. 3.5.7 Vor Aufnahme des Schneidbetriebes Pendelschneidarm-Griff)! ist zu prüfen: – die vom Hersteller, in Abhängigkeit 3.5.12 Vor dem Einschalten/Ingangsetzen vom zu bearbeitenden Material, dem der Maschine sicherstellen, daß...
- Seite 17 Allgemeine Sicherheitshinweise für Tischsägen Sonder- und Instandhal- tungsarbeiten sowie Stö- Nur geeignete und technisch einwandfreie rungsbeseitigung im Ar- Hebezeuge sowie Lastaufnahmemittel beitsablauf; Entsorgung mit ausreichender Tragkraft verwenden! Nicht unter schwebenden Lasten aufhal- 3.5.21 In der Betriebsanleitung vorgeschrie- ten oder arbeiten! bene Einstell-, Wartungs-...
- Seite 18 Allgemeine Sicherheitshinweise für Tischsägen 3.6.6 Maschinen- und Anlagenteile, an de- nen Inspektions-, Wartungs- und Repa- ellen und Beschädigungen untersuchen! raturarbeiten durchgeführt werden, müs- Festgestellte Mängel sofort beheben las- sen - falls vorgeschrieben - spannungs- sen! frei geschaltet werden. Die frei- 3.5.34 Bei Wartungs- und Instandsetzungs- geschalteten Teile zuerst auf Spannungs- arbeiten gelöste Schraubverbindungen...
- Seite 19 Allgemeine Sicherheitshinweise für Tischsägen dung geeigneter Prüfgeräte auch durch eine elektrotechnisch unterwiesene Person auf 3.8.2 Vorgeschriebenen persönlichen ordnungsgemäßen Zustand zu prüfen! Gehörschutz tragen (Lärm- und Vibrations-Arbeitsschutz-Verordnung)! 3.6.12 Schutzmaßnahmen mit Fehler- stromschutzeinrichtung sind bei nicht- Beleuchtung stationären Anlagen mindestens einmal im Monat durch eine elektrotechnisch .9.1 Die Maschine ist für den Tageslicht- unterwiesene Person auf Wirksamkeit zu einsatz ausgeführt! Für unbeleuchtete Ar-...
- Seite 20 Allgemeine Sicherheitshinweise für Tischsägen 3.11.9 Für Transportzwecke abzubauende Teile vor Wiederinbetriebnahme sorgfäl- 3.10.7 Nicht mehr gebrauchsfähige Be- tig wieder montieren und befestigen! triebs- oder Hilfsstoffe auffangen, sach- gerecht lagern und entsorgen lassen! 3.11.10 Auch geringfügigem Standortwechsel Maschine von jeder ex- 3.10.8 Es sind die jeweils gültigen Gesetze ternen Energiezufuhr trennen! Vor und Vorschriften des Einsatzlandes für...
- Seite 21 Energieversorgung trennen Bild 4.1, Rolltisch mit entsprechender Sicherung (Netzstecker ziehen)! arretiert Überprüfen der Lieferung Die Vollständigkeit und Unversehrtheit Ihrer CEDIMA Tischsäge CTS•57 G ® prüfen! Umfang der Lieferung siehe Kapitel 1 " Technische Daten und Zu- behör ". Bild 4.2, Rolltisch-Sicherung gelöst 3.
- Seite 22 CTS•57 G, Aufstellen und Bedienen ACHTUNG! Den festen Sitz der Standfüße kontrollieren! Die Standfüße müssen einge- Bild 4.4, Standfuß-Flügelschraube rastet sein! HINWEIS: Darauf achten, das die Tischsäge, waagerecht mit allen vier Füßen, fest und eben steht! Bild 4.5, Standfuß-Flügelschraube 5. Die Tischsäge, Standfuß-Paarweise, 7.
- Seite 23 CTS•57 G, Aufstellen und Bedienen Bild 4.10, Seitenanschlag auf Rolltisch geklemmt Bild 4.12, Spritzschutz montiert 9. Die Spritzschutz-Haltestange mon- tieren (Bild 4.11)! Die Kühl-, Spülwasser- Versorgung HINWEIS: GEFAHR! Die Spritzschutz-Haltestange kann zum Schneiden größerer Werkstücke demontiert Die Schneidarbeiten sind werden! im Naßschnittverfahren durchzuführen! Gemäß...
- Seite 24 CTS•57 G, Aufstellen und Bedienen Zähschlamm, an der Trennscheibe, ist Kühl-, Spülwasser aus der Wasser- die Wassermenge zu erhöhen! wanne oder dem Wassereimer, durch Schläuche über ein (Regel-) Ventil zu den beiden Ausgängen im Blattschutz ACHTUNG! und Blattschutzdeckel (Bilder 4.13 bis Das Wasser zum Schnei- 4.15).
- Seite 25 ACHTUNG! Bild 4.14, Wasserpumpe in Wassereimer, Über- Original- (Ersatz-) Teile laufrohr in Wasserwanne verwenden! Zur Trennscheiben-Befesti- gung ausschließlich die da- für vorgesehenen CEDIMA -Bauteile ® (Blattflansche, Schneidwellen-Mutter, ...) verwenden! GEFAHR! Verletzungsgefahr! Die Tischsäge darf ohne Blattschutz und Blatt- schutz-Deckel nicht be- Bild 4.15, Wasser-(Regel-) Ventil und beidseiti-...
- Seite 26 Die Schneidwellen-Drehzahl der Blattflansche an die Trennscheibe! Tischsäge ist so ausgelegt, daß CEDIMA ® optimale Bedingungen für das Schnei- HINWEIS: den mit CEDIMA Diamant-Trenn- Detaillierte Auskünfte zur passenden Trenn- ® scheiben herrschen. scheibe und Reduzierring erhalten Sie beim -Kundendienst! ®...
- Seite 27 CTS•57 G, Aufstellen und Bedienen Kernspannung (Flattern) und fehlenden Segmenten dürfen nicht montiert und eingesetzt werden! 1. Den Pendelschneidarm ganz nach oben drücken und mit dem Klemm- hebel arretieren (Bild 4.16)! Bild 4.18, Blattschutz-Deckel aufgeklappt 3. Mit dem Gabelschlüssel SW 30 die Linksgewinde-Mutter von der Schneidwelle entfernen! Dabei die Schneidwelle mit dem Dorn halten...
- Seite 28 CTS•57 G, Aufstellen und Bedienen mant immer in Drehrichtung vorn (Bilder 4.21 und 4.24)! Diamantschweif Drehrichtung Bild 4.21, Diamant-Segment Bild 4.20, Schneidwellen-Mutter und Blatt- Druckflansch demontiert 5. Die Diamant-Trennscheibe prüfen und unter Beachtung der Dreh- richtung, gerade (ohne Verkanten) auf den Blattaufnahmeflansch der Schneidwelle setzen (Bild 4.22)! ACHTUNG! Die Schneidrichtung der...
- Seite 29 CTS•57 G, Aufstellen und Bedienen GEFAHR! Gefahr durch ungenü- gende Blattbefestigung und „flatternde“ Dia- mant-Trennscheibe! Eine Trennscheibe mit ungenügender Kernspannung fällt durch unrunden, flatternden Lauf auf! – Den Blattschutzdeckel schließen und mit den zwei Hülsenmuttern befestigen (Bild 4.25)! Bild 4.23, Blattdruckflansch mit Schneidwellen- Mutter an Trennscheibe spannen Bild 4.25, Trennscheibe montiert, Blattschutz- deckel geschlossen...
- Seite 30 CTS•57 G, Aufstellen und Bedienen 4.5.1 Pendelschneidarm, 5. Den Klemmhebel lösen und die Tie- maximale Schnittiefe fen-Anschlag-Einstellung kontrollie- einstellen ren! Der Pendelschneidarm ist werkseitig HINWEIS: für volle Schnittiefe mit größtmöglicher Jetzt kann der Klemmhebel gelöst und mit Trennscheibe eingestellt. dem frei schwingenden Pendelschneidarm geschnitten werden (Pendelschnitt)! HINWEIS: Der Pendelschneidarm-(Tiefen-) Anschlag...
- Seite 31 CTS•57 G, Aufstellen und Bedienen schwenken und mit dem Klemm- 1. Den Klemmhebel an der Pendel- hebel feststellen! schneidarm-Arretierung lösen (Bild 4.16)! 3. Die Pendelschneidarm-Lage heben, dazu die Pendelschneidarm- 2. Den zu schneidenden Stein auf den Halte-Feder in die zweite Rastung Rolltisch legen und die (stillstehen- am Pendelschneidarm einhängen de) Diamant-Trennscheibe mit ei-...
- Seite 32 CTS•57 G, Aufstellen und Bedienen Pendelschneidarm in frei gewählten Gehrungswinkel schwenken: 1. Den Klemmhebel und den Rast- bolzen am Pendelschneidarm- Schlitten lösen (Bilder 4.29 bis 4.31)! HINWEIS: Rastbolzen ziehen und 90° drehen (Bild 4.31)! Der Rastbolzen ist jetzt außer Funkti- 2.
- Seite 33 CTS•57 G, Aufstellen und Bedienen Pendelschneidarm rastbare Gehrungswinkel schwenken: 1. Den Klemmhebel und den Rast- bolzen am Pendelschneidarm- Schlitten lösen (Bilder 4.29 bis 4.31)! HINWEIS: Rastbolzen ziehen und 90° drehen (Bild 4.31)! Der Rastbolzen ist jetzt außer Funkti- Bild 4.34, Pendelschneidarm-Schlitten in rast- 2.
- Seite 34 Kapitel 1.0! elektrischen Kurzschluß! Niemals bei eingeschalteter elektrischer Beim Netzbetreiber und bei Versorgung oder bei laufendem Blatt- informieren! ® CEDIMA antriebsmotor (unter elektrischer Span- GEFAHR! nung stehendem System) Netz-Kabel an- oder abkuppeln! Verletzungsgefahr durch, in die elektrische Anlage ACHTUNG! der Tischsäge, eindrin-...
- Seite 35 – Die Kabeltrommel nie aufgewickelt benutzen, da es sonst zu Leistungs- verlusten an der Tischsäge kommt (Wärmewiderstand)! – Weitere Informationen zum elektri- Bild 4.37, 230 Volt Netzanschluß-Stecker, schen Anschluß bei CEDIMA erhält- ® links Deckel geschlossen, rechts geöffnet lich! ACHTUNG! HINWEIS: Ist die CTS•57 G an einem...
- Seite 36 CTS•57 G, Aufstellen und Bedienen Inbetriebnahme der 4.7.1 EIN-, AUS- schalten, Tischsäge CTS•57 G Not-AUS der CTS•57 G GEFAHR! GEFAHR! Verletzungsgefahr durch Beim EIN -schalten der rotierende Diamant- CTS•57 G dreht sich so- Trennscheibe! fort die Schneidwelle bzw. Die rotierende Trennscheibe kann bei die Diamant-Trenn- unachtsamer Handhabung zu lebens- scheibe!
- Seite 37 CTS•57 G, Aufstellen und Bedienen – Zum Einschalten, die gelbe Klappe entriegeln und öffnen! Dazu den ro- ten Not-AUS-Taster nach oben schieben, bis die Klappe aufspringt (Bilder 4.38 und 4.39)! – Die gelbe Klappe, mit dem Not-AUS- Taster, hochschieben und den grünen (oberen) EIN-Taster drük- ken (Bild 4.39)! Während des Betriebes der Tischsäge...
- Seite 38 Elektrofachkraft prüfen lassen! ACHTUNG! Lassen Sie evtl. Repara- turen am elektrischen Antrieb durch eine Fach- kraft, Fachwerkstatt oder bei CEDIMA vornehmen! ® Bild 4.40, Standort, Blick des Bedieners an der Tischsäge CTS•57 G • C E D I M A •...
- Seite 39 CTS•57 G, Aufstellen und Bedienen 4.8.1 Schneiden mit Gründe zum Wechseln der Pendelschnitt Diamant–Trennscheibe (Pendelschneidarm nicht • nach vollständigem Verschleiß der festgestellt) Diamant-Segmente Zum leichteren Schneiden bei größeren Schnittiefen wird der “Pendelschnitt” • das zu schneidende Material wech- empfohlen (Abschnitt 4.5.1). selt Das Werkstück mit dem Rolltisch un- •...
- Seite 40 Verrutschen und der Lagefixierung dardurch entstehenden Verletzungsge- fahr, durchzuführen, ist der optionale Bild 4.43, Optionaler verstellbarer-Winkelan- PRISMA-Tisch (Bild 4.42) ® CEDIMA schlag notwendig. – Den PRISMA-Tisch auf dem vorde- – Den verstellbaren Winkelanschlag, ren Werkstück-Anschlag des je nach Werkstück/Winkel, auf dem Rolltisches montieren! vorderen Werkstück-Anschlag des...
- Seite 41 Wartungsintervalle genau einhalten GEFAHR und Reparaturarbeiten möglichst von V e r l e t z u n g s g e f a h r ! fachwerstätten oder bei CEDIMA durch- ® Die Tischsäge bei der führen lassen! Damit verlängert sich die Reinigung und bei den Lebenszeit der Tischsäge!
- Seite 42 Defekte Schläuche, Kupplungen, gen, Gehäuse, Steckeranschlüsse, Absperrhähne, ... austauschen! ect. abdecken/zukleben (Isolier- Tischsäge durch Fachkraft oder band)! Fachwerkstatt oder bei CEDIMA ® – Mit einem „weichen“ Wasserstrahl parieren lassen! und einer, nicht zu harten Bürste, • Beschädigungen von Bedien- Schmutz und Rückstände entfer-...
- Seite 43 CTS•57 G, Wartung und Pflege ACHTUNG! Wasserpumpe Arbeiten an der Elektrik bzw. Elektronik sind Die als Tauchpumpe ausgelegte Was- durch eine Elektro- serpumpe ist weitgehend wartungsfrei! fachkraft durchzuführen! Die Sicherheits- und Funktions- Prü- fungen einhalten! • Sämtliche Verbindungen und Verbindungselemente (Blattschutz, Abschnitt 5.8.3 beachten! Griffe, ...) kontrollieren! –...
- Seite 44 CTS•57 G, Wartung und Pflege Wartungsintervalle für die CEDIMA Tischsäge CTS•57 G ® • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" • ®...
- Seite 45 CTS•57 G, Wartung und Pflege Sicherheitsüberprüfungen der elektrischen Anlagen nach BGV A3 §5, Durchführungsanweisung Absatz 1 Nr. 2 Tabelle 1A: Wiederholungsprüfungen ortsfester elektrischer Anlagen und Betriebsmittel Anlage/ Prüffrist Art der Prüfung Prüfer Betriebsmittel Elektrische Anlagen und ortsfeste 4 Jahre auf ordnungs- Elektrofachkraft gemäßen Zustand Betriebsmittel...
- Seite 46 CTS•57 G, Wartung und Pflege Wartungsarbeiten und damit das Werkstück versetzen sich zur Trennscheibe und/oder der ACHTUNG! Rolltisch kippt, wackelt auf der Füh- Die Sicherheitshinweise rung. Die Schnitte werden nicht mehr dieser Betriebsanleitung rechtwinklig und die Trennscheibe beachten! klemmt häufig! 5.8.1 Pendelschneidarm –...
- Seite 47 CTS•57 G, Wartung und Pflege – Die (6) Befestigungsschrauben der – Das Pumpengehäuse öffnen, dazu Führungsleiste lösen (Bild 5.1) und das (weiße) Schlauchanschluß- die Führungsleiste mit dem Gehäuse ca. 10° nach links (?!) zum Rolltisch, wie oben beschrieben, aus- Motor-Gehäuse drehen! So daß sich richten! Die Schrauben wieder fest das Pumpengehäuse aus den Bajo- anziehen!
- Seite 48 CTS•57 G, Wartung und Pflege pumpe starten (unter Beachtung • Die Tischsäge trocken, frostfrei, der Sicherheitshinweise)! Den vor Staub-, extremer Sonnenein- Wasserabsperrhahn am Blattschutz strahlung, extremen Temperatu- öffnen und den Wasserdurchfluß zur ren (Schwankungen) , Erschütte- Trennscheibe kontrollieren! rungen und anderen negativen physikalischen bzw.
- Seite 49 CTS•57 G, Wartung und Pflege ACHTUNG! Die Trennscheibe zum Transport der Tischsäge demontieren! • Die Wasserwanne (Wassereimer) und das Kühlsystem entleeren! • Den Pendelschneidarm arretieren und den Rolltisch festlegen! • Leicht demontierbares Zubehör (Werkzeug, Werkstückanschlag, Bild 5.3, CTS•57 G, Demontierte Transportrolle Spritzschutzplane, Spritzschutz- am Standfuß...
- Seite 50 CTS•57 G, Wartung und Pflege • Die CTS•57 G läßt sich an den beiden Griffrohren tragen (Bilder 5.5 und 5.8)! ACHTUNG! Die CTS•57 G wiegt ca. 73 kg und ist laut Berufs- genossenschaft Hebezeugen zu anzuheben! • Zum Kran-Transport und Verzurren der CTS•57 G, die Ösen Bild 5.6, CTS•57 G, Transportrollenaufnahme an den Griffrohren benutzen...
- Seite 51 Was ist wenn …? 6.0 Fehler/Störungsbeseitigung bei der CEDIMA Tischsäge CTS 57 G • ® Problem Mögliche Ursache Behebung Maschine beim -Anschlußkabel - Sachgemäßen Anschluß an das Einschalten ohne nicht richtig Stromnetz überprüfen Funktion befestigt -Anschlußkabel - Anschlußkabel Funktion defekt überprüfen, gegebenfalls austauschen...
- Seite 52 Was ist wenn …? 6.0 Fehler/Störungsbeseitigung bei der CEDIMA Tischsäge CTS 57 G • ® Problem Mögliche Ursache Behebung Blattantriebsmotor -Schneidwellen -festen Sitz der Schneidwellenmutter läuft, die Diamant- mutter hat sich überprüfen, ggf. nachziehen Trennscheibe bleibt gelöst bei Belastung ste-...
- Seite 53 Was ist wenn …? 6.1 Fehler/Störungsbeseitigung beim Schneiden (Diamant-Trennscheibe) Problem Mögliche Ursache Behebung Trennscheibe – Blattspannung ist – Trennscheibe einschicken taumelt schlecht Trennscheibe – Trennscheibe – Richten lassen hat Seiten- und beschädigt, – Diamant-Segmente auf neue Höhenschlag verbogen Trennscheibe umlöten oder eine neue Trennscheibe verwenden –...
- Seite 54 Was ist wenn …? 6.1 Fehler/Störungsbeseitigung beim Schneiden (Diamant-Trennscheibe) Problem Mögliche Ursache Behebung Die Aufnahme- - Trennscheibe -Trennscheiben-Aufnahmebohrung ausdrehen und genauen Ring bohrung hat sich auf der Trennscheibe ist Antriebswelle einpassen ausgelaufen gedreht -Aufnahme an der Schneidwelle prü- fen, ggf. Schneidwelle austauschen -Kühlwasserzufuhr optimieren Trennscheibe - Trennscheibe...
- Seite 55 CTS•57 G, Schaltpläne 7.0 Schaltpläne 7.1 Elektro-Schaltplan, CTS•57 G, 230 V Version Schalter Wasserpumpe braun blau grün/gelb U1, U2 = Motorwicklung 1 Z1, Z2 = Motorwicklung 2 T1, T2 = Thermoschalter • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" • ®...
- Seite 56 CTS•57 G, Schaltpläne • C E D I M A • Technische Dokumentation • Alle Rechte nach DIN 34 • "Änderungen, die dem technischen Fortschritt dienen , vorbehalten" • ®...
- Seite 57 Gewährleistungsbedingungen 1. Beanstandungen müssen uns unverzüglich, spätestens jedoch innerhalb von 14 Tagen nach Ankunft des Gerätes schriftlich angezeigt werden. Ist diese Frist abgelaufen oder wird das bean- standete Gerät in Betrieb genommen und damit gearbeitet, so gilt das Gerät als abgenommen und damit mangelfrei.
- Seite 58 Gewährleistungsfrist für das Gerät. 12. Im Übrigen gelten unsere Allgemeinen Geschäftsbedingungen. 13. Erfüllungsort und ausschließlicher Gerichtsstand ist für beide Teile Celle. Diamantwerkzeug– und Maschinenbaugesellschaft mbH, Celle CEDIMA ® Januar 2005 Seite 2 von 2 Seiten • C E D I M A •...
