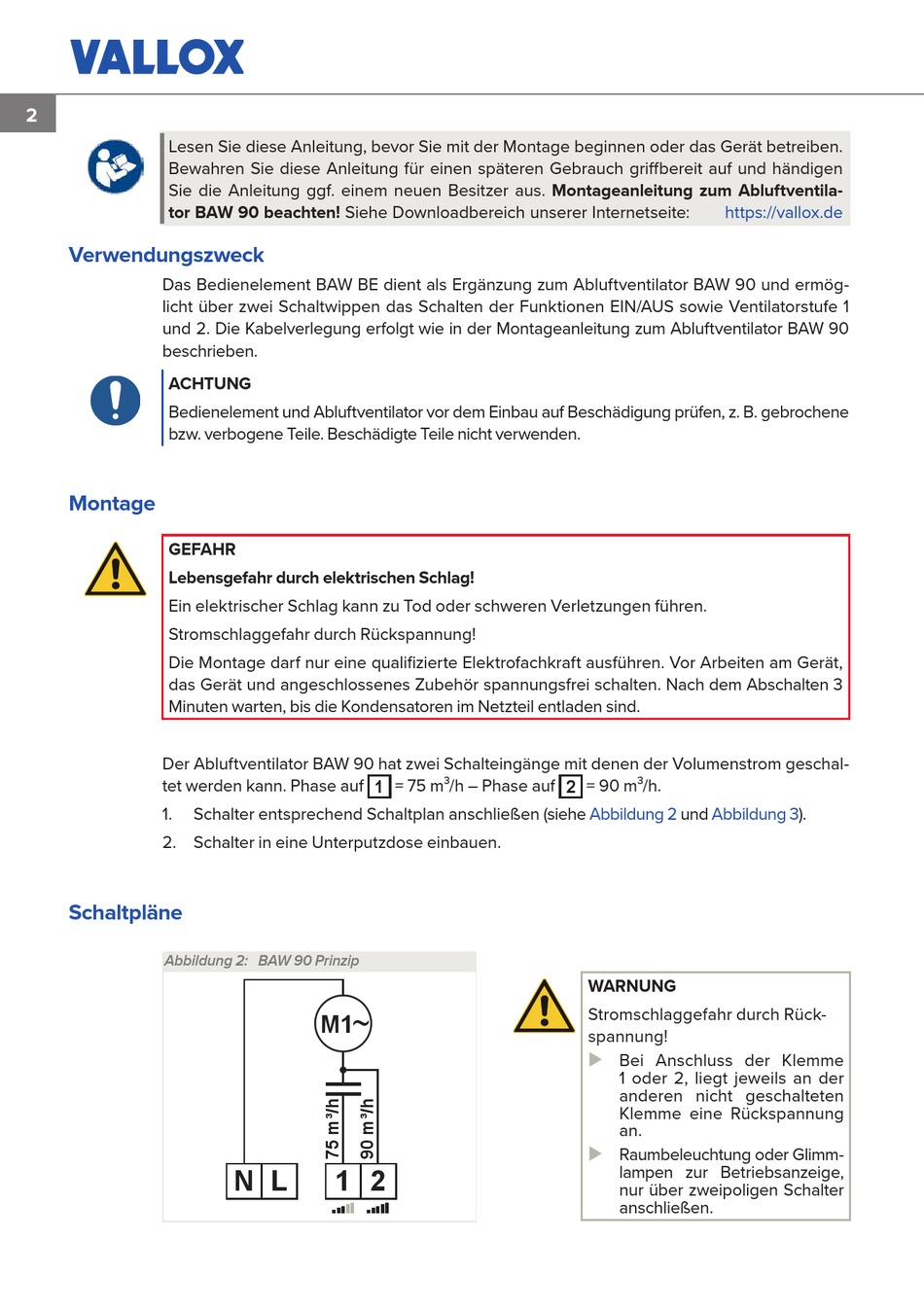

2
Lesen Sie diese Anleitung, bevor Sie mit der Montage beginnen oder das Gerät betreiben.
Bewahren Sie diese Anleitung für einen späteren Gebrauch griffbereit auf und händigen
Sie die Anleitung ggf. einem neuen Besitzer aus. Montageanleitung zum Abluftventila-
tor BAW 90 beachten! Siehe Downloadbereich unserer Internetseite:
Verwendungszweck
Das Bedienelement BAW BE dient als Ergänzung zum Abluftventilator BAW 90 und ermög
licht über zwei Schaltwippen das Schalten der Funktionen EIN/AUS sowie Ventilatorstufe 1
und 2. Die Kabelverlegung erfolgt wie in der Montageanleitung zum Abluftventilator BAW 90
beschrieben.
ACHTUNG
Bedienelement und Abluftventilator vor dem Einbau auf Beschädigung prüfen, z. B. gebrochene
bzw. verbogene Teile. Beschädigte Teile nicht verwenden.
Montage
GEFAHR
Lebensgefahr durch elektrischen Schlag!
Ein elektrischer Schlag kann zu Tod oder schweren Verletzungen führen.
Stromschlaggefahr durch Rück spannung!
Die Montage darf nur eine qualifizierte Elektrofachkraft ausführen. Vor Arbeiten am Gerät,
das Gerät und angeschlossenes Zubehör spannungsfrei schalten. Nach dem Abschalten 3
Minuten warten, bis die Kondensatoren im Netzteil entladen sind.
Der Abluftventilator BAW 90 hat zwei Schalteingänge mit denen der Volumenstrom geschal
tet werden kann. Phase auf 1 = 75 m³/h – Phase auf 2 = 90 m³/h.
1.
Schalter entsprechend Schaltplan anschließen (siehe
2. Schalter in eine Unterputzdose einbauen.
Schaltpläne
Abbildung 2: BAW 90 Prinzip
~
M1
N L
1 2
https://vallox.de
Abbildung 2
und
Abbildung
WARNUNG
Stromschlaggefahr durch Rück
spannung!
X
Bei Anschluss der Klemme
1 oder 2, liegt jeweils an der
anderen nicht geschalteten
Klemme eine Rückspannung
an.
X
Raumbeleuchtung oder Glimm
lampen zur Betriebs anzeige,
nur über zweipoligen Schalter
anschließen.
3).
