Elvaco CMi4140 Anleitung

CMi4140
Kompaktes Messgeräte-Funkmodul für Kamstrup Multical® 403/603/803,
LoRaWAN
EINFÜHRUNG
Das CMi4140 ist ein kompaktes Messgeräte-Funkmodul zum Einbau
in einem Kamstrup Multical-Zähler. Es sendet Zählerdaten über ein
LoRaWAN-Netzwerk. Eine vollständige Beschreibung des Produkts
bzw. Informationen in anderen Sprachen finden Sie auf der Website von
Elvaco AB: https:/ /www.elvaco.com.
MONTAGE
Das CMi4140 wird im Modulschacht eines Kamstrup Multical-Zählers
montiert. Fassen Sie das Gerät an den Außenkanten und drücken Sie es
vorsichtig in Position. Verbinden Sie den Stromversorgungsanschluss (2)
mit der Stromversorgung des Zählers.
HINWEIS
Das Gerät ist gegenüber elektrostatischen
Entladungen empfindlich. Beachten Sie
beim Einbau des Moduls die erforderlichen
ESD-Schutzmaßnahmen.
ANTENNE
Das CMi4140 ist in zwei verschiedenen Versionen erhältlich –
mit interner Antenne (CMi4140Int) und mit externer Antenne
(CMi4140Ext). Bei Verwendung der externen Antennenversion des
Moduls wird die Antenne über einen MCX-Verbinder angeschlossen.
HINWEIS
Bei Verwendung einer externen Antenne ist darauf zu achten, dass diese
mindestens 0,5 Meter vom Zähler entfernt montiert wird, um keine
Störungen zu verursachen.
AKTIVIERUNG
Bei der Lieferung ist das CMi4140 in den passiven Modus geschaltet.
Das heißt, dass das Modul keine Meldungen überträgt. Das Modul kann
auf eine der folgenden Arten aktiviert werden:
Unter Verwendung der Fronttasten des Kamstrup Multical-Zählers.
-Am Kamstrup Multical 403: Drücken Sie beide Fronttasten
gleichzeitig nach unten, bis „CALL" auf dem Display des
Zählers angezeigt wird.
-Am Kamstrup Multical 603 und 803: Drücken Sie beide
Pfeiltasten gleichzeitig nach unten, bis „CALL" auf dem
Display des Zählers angezeigt wird.
Unter Verwendung der Elvaco OTC-App: Öffnen Sie die Elvaco
OTC-App (in Google Play herunterladbar) und scannen Sie das Modul
(stellen Sie sicher, dass NFC auf dem Telefon aktiviert ist). Entfernen
Sie bei Bedarf das vordere Gehäuse des Zählers. Gehen Sie zum Modus
Anwenden, stellen Sie den Eingeschalteten Modus auf „aktiv" und
klicken Sie auf Einstellungen anwenden. Platzieren Sie das Telefon
neben dem Modul. Neue Einstellungen werden über NFC angewendet.
Nach der Aktivierung versucht das CMi4140, sich mit dem LoRaWAN-
Netzwerk zu verbinden.
Wenn das Modul sich nicht mit dem LoRaWAN-Netzwerk verbinden
kann, führt es Wiederholungsversuche durch, bis es sich erfolgreich
verbindet. Die Zeit zwischen den einzelnen Versuchen wird bei jedem
Versuch verlängert, bis er einmal pro Tag durchgeführt wird,.um die
Batterie zu schonen.
Ein neuer Zyklus an Verbindungsversuchen kann
gestartet werden durch Deaktivierung und Aktivierung des Moduls mit
der Elvaco OTC-App.

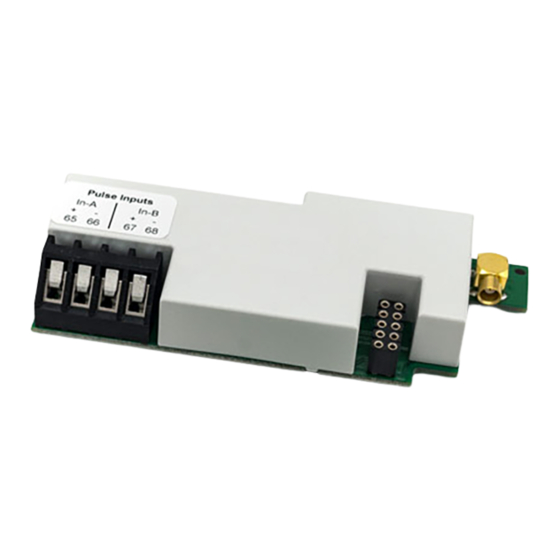

1. Impulseingänge
2. mversorgungsanschluss
3. Antennenanschluss
jederzeit manuell
ERSTKALIBRIERUNG DER DATENRATE
Nach erfolgter Aktivierung sendet das CMi4140 anfänglich minütlich
Mitteilungen, damit das LoRaWAN-Netzwerk sich auf die optimale
Datenrate einstellen kann. Nach drei Minuten verwendet das Modul
seine normalen Einstellungen, bei denen die Meldungsfrequenz von der
Gerätekonfiguration festgelegt wird.
GERÄTEKONFIGURATION
Vor der Aktivierung des Moduls müssen Sie mithilfe der Elvaco-App
überprüfen, ob das richtige Konfigurationsprofil verwendet wird. Die
Einstellungen werden mithilfe von NFC auf das Gerät übertragen.
Join EUI – Mit Join EUI wird die Identifikationsnummer des
Anwendungsservers eingerichtet, an den die Daten des Moduls
übertragen werden. Der JoinEUI ist in allen CMi4140-Geräten
standardmäßig auf 94193A030B000001 (16 Nullen) eingestellt.
Aktivierungsart – Für LoRaWAN gibt es zwei unterschiedliche
Aktivierungsarten: „Over-the-air activation" (OTAA) und „Activation by
personalization" (ABP). Elvaco empfiehlt dringend, OTAA zu verwenden.
Hierbei werden alle Netzwerkschlüssel bei jedem neuen Anschluss an
das LoRaWAN-Netzwerk neu generiert. Bei ABP hingegen werden die
Schlüssel manuell erstellt und bleiben unverändert.
Anwendungsschlüssel – Der Anwendungsschlüssel jedes CMi4140-
Gerätes wird von Elvaco generiert und im OTAA-Modus dazu genutzt,
bei jeder Verbindungsherstellung mit dem LoRaWAN-Netzwerk einen
Netzwerkschlüssel zu generieren. Diese Codes werden mithilfe der
OTC-Lösung (One Touch Commissioning) von Elvaco sicher verwaltet,
zu der auch mobile App für die Konfiguration gehört.
Nachrichtenformat – das CMi4140 unterstützt sieben verschiedene
Nachrichtentypen: Standard, Compact, JSON, tägliche Planung
redundant, erweitere Planung, Kombination Heizung/Kühlung und
Heizung intelligent. Einzelheiten zu der Struktur und zur Datenmenge
der verschiedenen Meldungsformate sind der Gebrauchsanleitung des
CMi4140 zu entnehmen.
Sendeintervall – Der Parameter für das Sendeintervall dient zur
Festlegung, wie viele Nachrichten pro Tag das Modul überträgt.
EcoMode – EcoMode kann zur Sicherstellung einer Akkulaufzeit von 11
Jahren aktiviert werden. Die gerätespezifische EcoMode-Tabelle des
Moduls wird dann zur Festlegung verwendet, wie oft das Modul Daten
mit der jeweiligen Datenrate übertragen darf. Wenn das Sendeintervall
den Grenzwert in der EcoMode-Tabelle überschreitet, wird es
entsprechend abgesenkt.
Konfigurationssperre – Das CMi4140 hat eine Sperrfunktion, die
einen unbefugten Zugriff auf das Modul unterbindet. Wenn die
Konfigurationssperre aktiviert wurde, benötigt ein Benutzer den
gerätespezifischen Produktzugangsschlüssel, um auf das Gerät
zuzugreifen. Schlüssel werden mithilfe der OTC-Lösung von Elvaco
sicher verwaltet, die für die Konfiguration auf die App zurückgreift.
Nach der Festlegung aller Konfigurationsparameter das Telefon neben
dem Zähler ablegen und „Einstellungen anwenden" anklicken. Das
Mobiltelefon erst bewegen, nachdem es dreimal vibriert hat. Damit wird
bestätigt, dass die neuen Einstellungen über NFC erfolgreich auf das
Gerät übertragen wurden.
