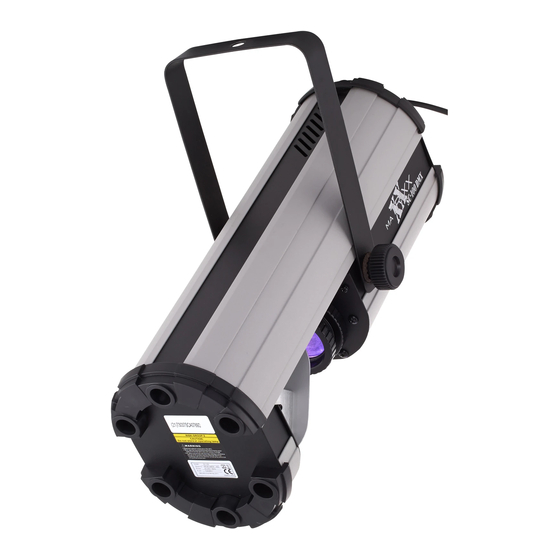

- Seite 1 maTrixx SC-100 DMX LED Effect LED-scanner bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.10.2015, ID: 119950...
-
Seite 3: Inhaltsverzeichnis
Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................21 Anschlüsse und Bedienelemente....................24 Bedienung..............................26 7.1 Gerät starten............................26 7.2 Betriebsart „Master/Slave“......................28 7.3 Betriebsart „Sound to Light“......................29 7.4 Betriebsart „DMX“..........................29 7.5 Funktionen der Fernbedienung....................32 maTrixx SC-100 DMX LED Effect... - Seite 4 Inhaltsverzeichnis Technische Daten............................ 34 Stecker- und Anschlussbelegungen....................35 Fehlerbehebung............................36 Reinigung..............................38 Umweltschutz............................39 LED-scanner...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. maTrixx SC-100 DMX LED Effect... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. maTrixx SC-100 DMX LED Effect... - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. maTrixx SC-100 DMX LED Effect...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als Multifunktionsscheinwerfer mit beweglichem Spiegel Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. - Seite 11 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. maTrixx SC-100 DMX LED Effect...
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Nehmen Sie das Gerät nie ohne vollständig angebrachte Abdeckung in Betrieb. Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. maTrixx SC-100 DMX LED Effect...
- Seite 14 Sicherheitshinweise VORSICHT! Verletzungsgefahr durch Bewegungen des Spiegels Der Spiegel am Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht reflektieren. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Aus‐ schalten eines angeschlossenen DMX-Controllers. Personen, die sich unmittelbar neben dem Gerät aufhalten, können dadurch verletzt oder erschreckt werden.
-
Seite 15: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. maTrixx SC-100 DMX LED Effect... -
Seite 16: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der LED-Scanner eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich oder in Diskotheken. Besondere Eigenschaften des Geräts: LED-Matrix (16 × rot, 12 × grün, 12 × blau, 12 × weiß) Ansteuerung über DMX (4 Kanäle) oder über die optional erhältliche kabelgebundene Fernbedienung Eingebaute automatische Show-Programme... -
Seite 17: Installation
WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Fangseil oder eine Sicherungskette. maTrixx SC-100 DMX LED Effect... - Seite 18 Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt.
- Seite 19 Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss am Bügel befestigt werden. maTrixx SC-100 DMX LED Effect...
- Seite 20 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED-scanner...
-
Seite 21: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. maTrixx SC-100 DMX LED Effect... - Seite 22 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 23 Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. maTrixx SC-100 DMX LED Effect...
-
Seite 24: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente LED-scanner... - Seite 25 6 Kontroll-LED für die Betriebsart und die DMX-Verbindung. Die LED leuchtet, wenn das Gerät im Stand-alone-Modus arbeitet, die LED blinkt, wenn ein DMX-Signal empfangen wird. 7 [ONLY FOR REMOTE CONTROL] 6,35-mm-Klinkenbuchse zum Anschluss der optional erhältlichen Fernbedienung Stairville Pocket Master. 8 [MIC] Mikrofon für die Musiksteuerung maTrixx SC-100 DMX LED Effect...
-
Seite 26: Bedienung
Bedienung Bedienung 7.1 Gerät starten VORSICHT! Verletzungsgefahr durch Bewegungen des Spiegels Der Spiegel am Kopf des Geräts kann schnelle Bewegungen (Drehung, Neigung) ausführen und sehr helles Licht reflektieren. Das gilt auch unmittelbar nach dem Einschalten, bei automatischem oder ferngesteuertem Betrieb und beim Aus‐ schalten eines angeschlossenen DMX-Controllers. - Seite 27 Der Wert der DIP-Schalter 1 bis 9 ist binär codiert. Um die gewünschte DMX-Adresse einzu‐ richten, stellen Sie die DIP-Schalter so ein, dass die Summe der daraus resultierenden Zahlen die gewünschte DMX-Adresse ergibt. Orientieren Sie sich dabei an folgender Tabelle: DMX-Adresse maTrixx SC-100 DMX LED Effect...
-
Seite 28: Betriebsart „Master/Slave
Bedienung 0: DIP-Schalter steht in der „OFF“-Stellung. 1: DIP-Schalter steht in der „ON“-Stellung. Beispiel: Zum Einstellen der DMX-Adresse 10 stellen Sie die DIP-Schalter 2 und 4 auf „ON“, alle anderen auf „OFF“. Die höchstmögliche DMX-Adresse ist 511 (alle DIP-Schalter auf „ON“). 7.2 Betriebsart „Master/Slave“... -
Seite 29: Betriebsart „Sound To Light
Stellen Sie zum Aktivieren der Betriebsart den DIP-Schalter 1 auf „ON“. 7.4 Betriebsart „DMX“ Funktionen Kanal Wert Funktion 0…255 Drehung (pan) 0…255 Neigung (tilt) Muster und Shows 0 … 9 Dunkel (blackout) 10 … 19 Muster 1 maTrixx SC-100 DMX LED Effect... -
Seite 30: Funktion
Bedienung Kanal Wert Funktion 20 … 29 Muster 2 30 … 39 Muster 3 40 … 49 Muster 4 50 … 59 Muster 5 60 … 69 Muster 6 70 … 79 Muster 7 80 … 89 Muster 8 90 … 99 Muster 9 100 …... - Seite 31 210 … 219 Automatische Show 6 220 … 229 Automatische Show 7 230 … 239 Automatische Show 8 240 … 249 Automatische Show 9 250 … 255 Automatische Show 10 Shutter 0 … 9 Geschlossen (blackout) maTrixx SC-100 DMX LED Effect...
-
Seite 32: Funktionen Der Fernbedienung
Bedienung Kanal Wert Funktion 10 … 249 Blitzlicht (strobe effect), Geschwindigkeit ansteigend 250 … 255 Wechsel zu Musiksteuerung (Stand-alone-Modus ohne DMX-Steuerung) 7.5 Funktionen der Fernbedienung Die optional erhältliche Fernbedienung kann nur verwendet werden, wenn das Gerät nicht mittels DMX angesteuert wird. LED-scanner... - Seite 33 Abhängig von der Betriebsart Auswahl eines Strobe-Effekts, eines Musters oder einer Show [MODE] Auswahl der Betriebsart: Musiksteuerung (LED ausgeschaltet), Auswahl eines Strobe-Effekts mit [FUNCTION] Muster (LED eingeschaltet), Auswahl des Musters mit [FUNCTION] Automatische Show (LED blinkt), Auswahl der Show mit [FUNCTION] maTrixx SC-100 DMX LED Effect...
-
Seite 34: Technische Daten
Technische Daten Technische Daten Anzahl der DMX-Kanäle Leuchtmittel LED-Matrix (16 × rot, 12 × grün, 12 × blau, 12 × weiß) Energieversorgung 230 V , 50 Hz Leistungsaufnahme 40 W Abmessungen (B × H × T) 145 mm × 165 mm × 425 mm Gewicht 3,1 kg LED-scanner... -
Seite 35: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) maTrixx SC-100 DMX LED Effect... -
Seite 36: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-scanner... - Seite 37 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. maTrixx SC-100 DMX LED Effect...
-
Seite 38: Reinigung
Reinigung Reinigung Optische Linsen und Spiegel Reinigen Sie die von außen zugänglichen optischen Linsen und Spiegel regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansammlung an der Optik des Geräts verursachen. -
Seite 39: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. maTrixx SC-100 DMX LED Effect... - Seite 40 Notizen LED-scanner...
- Seite 41 Notizen maTrixx SC-100 DMX LED Effect...
- Seite 42 Notizen LED-scanner...
- Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
