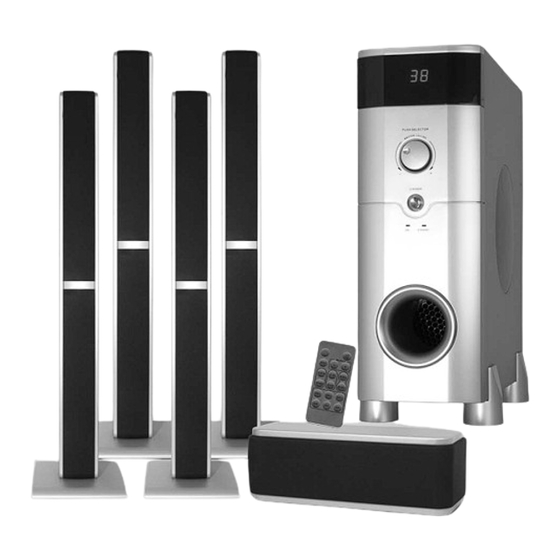

DK Digital AS0380W Bedienungsanleitung
Heimkinoanlage
Inhaltsverzeichnis
Verwandte Anleitungen für DK Digital AS0380W
Inhaltszusammenfassung für DK Digital AS0380W
- Seite 2 Sicherheit, und um Ihnen den gesamten Funktionsumfang nahe zu bringen, lesen Sie bitte diese Anleitung sorgfältig durch und bewahren Sie sie für späteres Nachschlagen auf. Sollten Sie das Gerät einmal verkaufen, so geben Sie bitte dem Käufer auch diese An- leitung mit. www.dk-digital.com © 2006 Copyright, Hersteller: DK digital GmbH...
- Seite 3 Wichtige Hinweise, bitte beachten! • • Dieses Gerät ist zur Wiedergabe von Au- Lassen Sie niemals Kinder mit den Gerä- diosignalen im 5.1- und Stereo-Format ten spielen oder etwas in etwaige Öffnun- bestimmt. Bei bestimmungswidrigem gen stecken. Sonst besteht Lebensgefahr Gebrauch besteht Gefahr für Leib und durch elektrischen Schlag.
-
Seite 4: Auspacken, Zusammenbauen Und Aufstellen
Auspacken, zusammenbauen und aufstellen 1. Öffnen Sie die Kartons. Nehmen Sie den Subwoofer, die Satelliten-Lautsprecher, die Standfüße und die Schrauben heraus. 2. Bevor Sie die Front- und Surroundboxen aufstellen können, montieren Sie bitte zu- nächst die Standfüße. Richten Sie dazu die Standfüße an der Unterseite der Front- bzw. Surroundlautsprecher aus, sodass die Montagelöcher übereinander liegen und befesti- gen Sie diese mit den beiliegenden Schrauben. - Seite 5 Bedienelemente am Subwoofer vorne . . . 1. Display - Anzeigebereich für Lautstärke und Eingangskanal 2. Lautstärkeregler / Eingangsumschalter 3. Betriebs-Anzeige, leuchtet rot im Standby-Betrieb, leuchtet blau während des Betriebs 4. POWER - Ein- / Ausschalter...
- Seite 6 . . . hinten 1) 5.1 Kanal Eingang Schließen Sie hier bitte das Eingangssignal für den linken Frontlautsprecher an. FR Schließen Sie hier bitte das Eingangssignal für den rechten Frontlautsprecher an. SL Schließen Sie hier bitte das Eingangssignal für den hinteren linken Surroundlautsprecher an. SR Schließen Sie hier bitte das Eingangssignal für den hinteren rechten Surroundlautsprecher an.
-
Seite 7: Die Verbindungen Herstellen
Die Verbindungen herstellen Um Fehlfunktionen und / oder Beschädigungen der Lautsprecher oder anderer angeschlossener Geräte zu vermeiden, nehmen Sie bitte sämtliche Verbindungen bei ausgeschalteten Geräten vor. Achten Sie beim Anschließen darauf, dass Sie die weiß markierte Ader des Laut- sprecherkabels mit der jeweils roten Klemme am Subwoofer bzw. dem einzelnen Lautsprecher verbinden. -
Seite 8: Die Batterie In Die Fernbedienung Einsetzen
Anschluss der Lautsprecher 1. Verbinden Sie den rechten Front-Lautsprecher mit den FR +/- Klemmen. 2. Verbinden Sie den linken Front-Lautsprecher mit den FL +/- Klemmen. 3. Verbinden Sie den Center-Lautsprecher mit den CEN +/- Klemmen. An den SL- und SR-Klemmen liegt zwar das Surroundsignal an, Ihr System überträgt diese Signale aber per Funk an die beiliegenden hinteren Surround-Boxen. -
Seite 9: Die Fernbedienung
Die Fernbedienung STANDBY: Mit dieser Taste schalten Sie das Gerät aus dem Standbybetrieb ein bzw. wieder in die Betriebsbereitschaft ab. Dazu muß der MAIN POWER-Schalter auf der Rücksei- t e d e s S u b w o o f e r s e i n g e s c h a l t e t s e i n (I-Position). -
Seite 10: Betrieb Der Heimkinoanlage
Betrieb der Heimkinoanlage 1. Bringen Sie den Netzschalter (MAIN POWER) auf der Rückseite des Subwoofers und den POWER-Schalter auf der Rückseite des linken hinteren Surroundlautsprechers in die ON-Position (I). Das Gerät ist nun in Betrieb und die Betriebsanzeige auf der Frontseite leuchtet blau. -
Seite 11: Hinweis Zur Entsorgung
Hinweis zur Entsorgung Ø Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vor- gaben [Richtlinie 2002/96/EG des Europäischen Parlamentes und des Rates vom 27. Januar2003 über Elektro- und Elektronik-Altgeräte] nicht mehr zum unsortierten Siedlungsabfall gegeben werden. Sie müssen getrennt er- fasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwen- digkeit der getrennten Sammlung hin. - Seite 12 © 2006 Copyright Irrtümer und technische Änderungen vorbehalten Diese Anleitung ist urheberrechtsgeschützt. Alle Rechte vorbehalten. Weder die gesamte Anleitung noch Auszüge daraus dürfen ohne unser vorheriges schriftli- ches Einverständnis reproduziert werden. DK digital GmbH 40878 Ratingen Germany www.dk-digital.com...
