Roth Industrieverteiler 1 1/2 Montageanleitung Seite 11

Montage und Inbetriebnahme
B

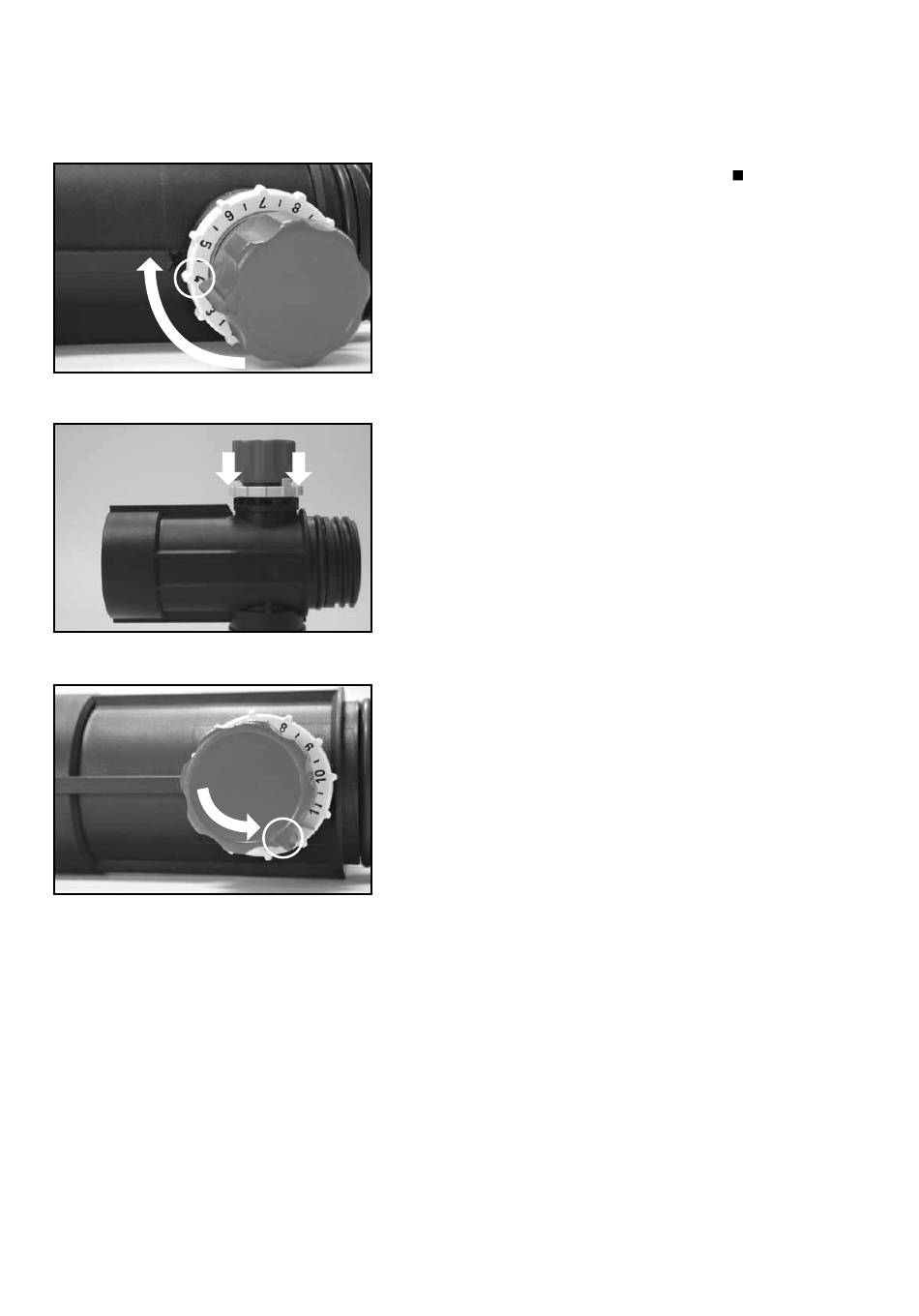

4 Skalenring (B) im Uhrzeigersinn auf gewünsch-
ten Einstellwert (hier: 4) bringen, sodass sich
dieser mit dem roten Pfeil der Ventilkappe deckt
5 Skalenring (B) einrasten
B
6 Ventilkappe (A) gegen Uhrzeigersinn bis zum
Anschlag am Skalenring (B) einstellen
11
Einstellen der
Vorlaufventile (ohne
Durchflussmesser)
