INDUSTRIEvERTEIlER 1 ½ "
MONTAGEANLEITUNG
ENERGIE- UND SANITÄRSYSTEME

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Roth Industrieverteiler 1 1/2

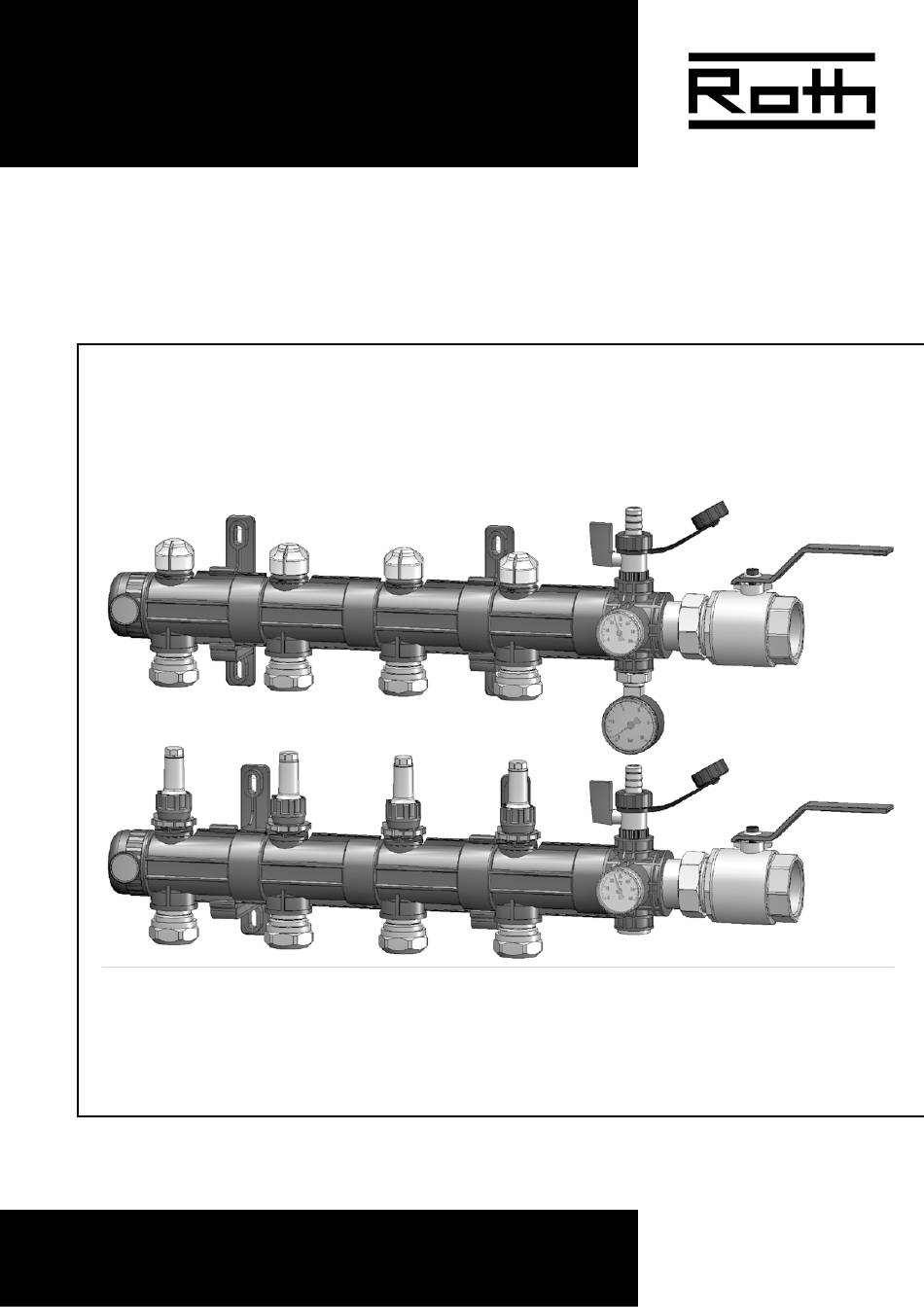

  • Seite 1 INDUSTRIEvERTEIlER 1 ½ " MONTAGEANLEITUNG ENERGIE- UND SANITÄRSYSTEME...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4 Technische Daten .
  • Seite 3: Produktbeschreibung

    Produktbeschreibung Der Industrieverteiler 1½" ist ein modularer Werkzeug notwendig . Die Module sind selbstdich- Produkt- Heizungs- / Soleverteiler aus glasfaserverstärktem tend durch O-Ringe miteinander verbunden . Alle beschreibung Polyamid . Der Verteiler ist nicht zur Verteilung von Dichtungen und das Befestigungsmaterial sind Trinkwasser geeignet .
  • Seite 4 Die Vorlaufverteiler sind mit Regulierventilen aus- gestattet . Rücklaufsammlerseitig stehen Hubventile M 30 × 1,5 mm zur Verfügung . Optional lassen sich die Roth Stellantriebe auf den Gewinden der Hubventile adaptieren . Die Heizkreise lassen sich sowohl vorlauf-, als auch rücklaufseitig einzeln absperren .
  • Seite 5: Technische Daten

    Technische Daten Technische Daten Parameter Ø Dim. 20 und 25 Hauptanschluss G1½ Mögliche Heizkreisanschlüsse G1-Klemmringverschraubung für DUOPEX S5 ø 25 × 2,5; G¾-Eurokonus für DUOPEX S5 oder X-PERT S5+ Prüfdruck (24h, <30°C) Max . 6 bar Betriebsdruck Max . 6 bar Temperaturbereich -20 °C bis + 60 °C Anzugsmoment...
  • Seite 6: Montage Und Inbetriebnahme

    Der Montageabstand zwischen dem fertigen Betonboden und den unteren Verteilerhaltern sollte ca . 310 mm betragen . Der Abstand zwischen den Konsolenpaaren (Vorlauf-/Rücklauf) sollte ca . 185 mm betragen . Hinweis: Bei Einhaltung der genannten Abstände, ist die Montage der Roth Verteilerschränke für 1 1/2“ Industrieverteiler problemlos möglich. Montage Verteiler...
  • Seite 7: Anlage Füllen, Spülen Und Entlüften

    Montage und Inbetriebnahme 1 . Schlauch am KFE-Hahn anschließen und KFE- 2 . Rücklaufventil des ersten Heizkreises (1) öffnen . Anlage füllen, Hahn öffnen . Vorlaufventil des ersten Heizkreises (3) öffnen . spülen und Alle anderen Ventile schließen (2) . entlüften 3 .
  • Seite 8: Druckprobe

    Anschluss an den 1½" Industrie-Verteiler ist eine Druckprobe entsprechend DIN EN 1264 durchzu- führen und schriftlich zu protokollieren . Aufheizung Die Aufheizung der Roth Industrieflächenheizung teilschichten, die mehr als 65 mm Gesamtstärke erfolgt bei einer Heizrohrüberdeckung von 65 mm aufweisen, erhöht sich die Dauer des Aufheizvor- frühestens nach 21 Tagen gemäß...
  • Seite 9: Vorlaufventile Einstellen

    Montage und Inbetriebnahme 3 Skalenring (B) bis zum Anschlag gegen den Einstellen der Uhrzeigersinn drehen Vorlaufventile (mit Durchflussmesser) 4 Skalenring (B) einrasten 5 Durchflussregulierung so weit öffnen, bis die ein- zustellende Wassermenge am Durchflussmesser angezeigt wird...
  • Seite 10 Montage und Inbetriebnahme Einstellen der Bauteilbenennung Vorlaufventile (ohne A = Ventil( -kappe) Durchflussmesser) B = Skalenring 1 Skalenring (B) am Ventil anheben 2 Vorlaufventil schließen Ventilkappe (A) im Uhrzeigersinn bis Anschlag drehen 3 Skalenring (B) am Ventil gegen den Uhrzeiger- sinn bis zum Anschlag drehen...
  • Seite 11 Montage und Inbetriebnahme 4 Skalenring (B) im Uhrzeigersinn auf gewünsch- Einstellen der ten Einstellwert (hier: 4) bringen, sodass sich Vorlaufventile (ohne dieser mit dem roten Pfeil der Ventilkappe deckt Durchflussmesser) 5 Skalenring (B) einrasten 6 Ventilkappe (A) gegen Uhrzeigersinn bis zum Anschlag am Skalenring (B) einstellen...
  • Seite 12: Dichtheitsprüfprotokoll

    Dichtheitsprüf- protokoll zur Durchführung einer Dichtheitsprüfung bei Flächen-Heiz- und Kühlsystemen gemäß DIN EN 1264 Teil 4 Bauvorhaben: Auftraggeber: Auftragnehmer: In dem o. g. Bauvorhaben wurde folgendes Roth Flächen-Heiz- und Kühlsystem eingebaut: System Rohrtyp Ø Roth Original-Tacker ® -System Roth DUOPEX S5 ®...
  • Seite 13: Prüfmedium Druckluft Oder Inertgas

    Dichtheitsprüfprotokoll Prüfmedium Druckluft oder Inertgas: Dichtheitsprüf- protokoll ölfreie Druckluft Stickstoff Kohlendioxid Alle Leitungen sind mit metallenen Stopfen, Kappen, Steckscheiben oder Blindfl anschen geschlossen. Apparate, Druckbehälter oder Einbauten, die für den Prüfdruck nicht geeignet sind, sind von den Leitungen getrennt. Erfolgreiche Sichtkontrolle aller Rohrverbindungen auf fachgerechte Ausführung erledigt ü...
  • Seite 14 Dichtheitsprüfprotokoll Prüfmedium Wasser: Dichtheitsprüf- protokoll Der Prüfdruck darf nicht weniger als 4 bar und nicht mehr als 6 bar betragen. Das Füllwasser ist fi ltriert und die Heizkreise sind vollständig entlüftet Der Temperaturunterschied zwischen Füllwasser und Umgebung ist nicht größer als 10 °C Hauptprüfung bei kleineren Anlagen (z.
  • Seite 15: Aufheizprotokoll

    Aufheizprotokoll Aufheizprotokoll für Aufheizprotokoll Roth Industrieflächenheizung (Von der Heizungsbaufirma ausfüllen, den Vertragsuterlagen beifügen, Nichtzutreffendes streichen) Von der Heizungsbaufirma ausfüllen, den Vertragsunterlagen beifügen, Nichtzutreffendes streichen. Name Straße PLZ/Ort Auftraggeber/ Bauvorhaben Bauleitung/ Architekt Heizungsbaufirma Betonfachfirma Technische Daten: Heizende Fläche (m²): Betonarbeiten beendet am: Die beheizte Fußbodenfläche war frei von Betondicke (cm): Überdeckungen oder anderen Baustoffen (Ja/Nein):...
  • Seite 16 Der Aufheizvorgang muss durch Handrege- Aufheizprotokoll für 18380 ist der Heizbeton aufzuheizen . Die Aufhei- lung erfolgen. Roth Industrieflä- zung dient der wärmetechnischen Funktionskon- chenheizung trolle der Flächenheizung und des Betons . Bei evtl . Die witterungsgeführte Regelung darf nur späterem Einsatz von Bodenbelägen ist auf den...
  • Seite 17: Garantieleistungen

    Garantie Für die Roth Industrieflächenheizung mit Klippschiene gelten die Garantieleistungen und Garantie- Garantieleistungen bedingungen entsprechend der den Produkten beigefügten Roth Garantieurkunden .
  • Seite 18: Notizen

    Notizen...
  • Seite 19 Notizen...
  • Seite 20 ROTH WERKE GMBH Am Seerain 2 35232 Dautphetal • Telefon 0 64 66/9 22-0 Telefax 0 64 66/9 22-1 00 • Hotline 0 64 66/9 22-3 00 E-Mail service@roth-werke.de www.roth-werke.de •...
