Nussbaum 15092 Montageanleitung

Montageanleitung
1 Sicherheitshinweise
1.1 Richtlinien beachten
1.2 Montagevoraussetzungen beachten
2 Montage und Inbetriebnahme
2.1 Montagebeispiel
23100.04
92001.24
15092 - Heizungsfüllgarnitur CA, mit Aussengewinden und Manometer
• Bestimmungen der SVGW-Richtlinie W3 beachten.
• Bei einem direkten Anschluss der Heizungsanlage an das Trinkwasserversor-
gungsnetz das Merkblatt TPW «Heizungsfüllung und Nachfüllung» des
SVGW beachten. Der SVGW empfiehlt keine unkontrollierte (permanente)
Nachspeisung der Heizungsanlage.
Das Produkt nur einbauen, wenn folgende Voraussetzungen erfüllt sind:
• Keine Überflutungsgefahr
• Gute Belüftung, keine verunreinigte Atmosphäre
• Schutz vor Frost und hohen Temperaturen
• Betriebsdruck zwischen 2.5 und 10 bar
Wenn eine Heizungsanlage ohne Inhibitoren fest an das Trinkwasserversorgungs-
netz angeschlossen wird, muss ein Systemtrenner CA verwendet werden (siehe
Merkblatt TPW «Heizungsfüllung und Nachfüllung» des SVGW). Diese Funktion
erfüllt die Nussbaum Heizungsfüllgarnitur (15092), die Systemtrenner, Druckre-
duzierung und Manometer in einer Gruppe kombiniert.

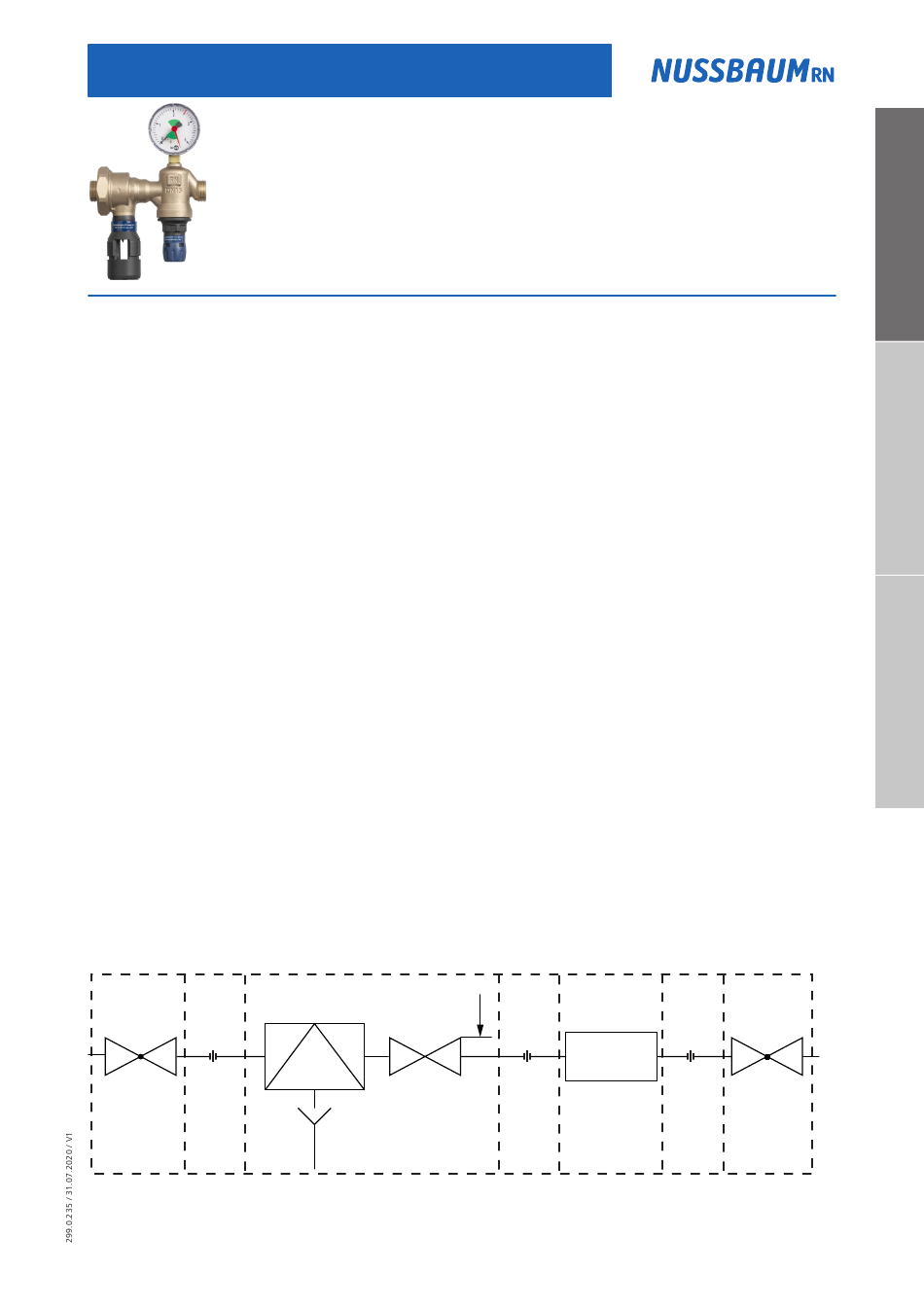

Das nachfolgende Schema zeigt eine typische Einbausituation mit Heizungsfüll-
garnitur (15092.04) und Heizungsbefüllungsstation (15095.04) sowie Absperr-
ventilen (23100.04) und zugehörigen Anschlussverschraubungen (92001.24,
15097.04).
15092.04
p
15095.04
15097.04 92001.24
DE
FR
IT
23100.04
