Zeichnen Der Rohrvorgaben; Schlauch Aufkleben - Click Medical Revofit 2 Anleitung

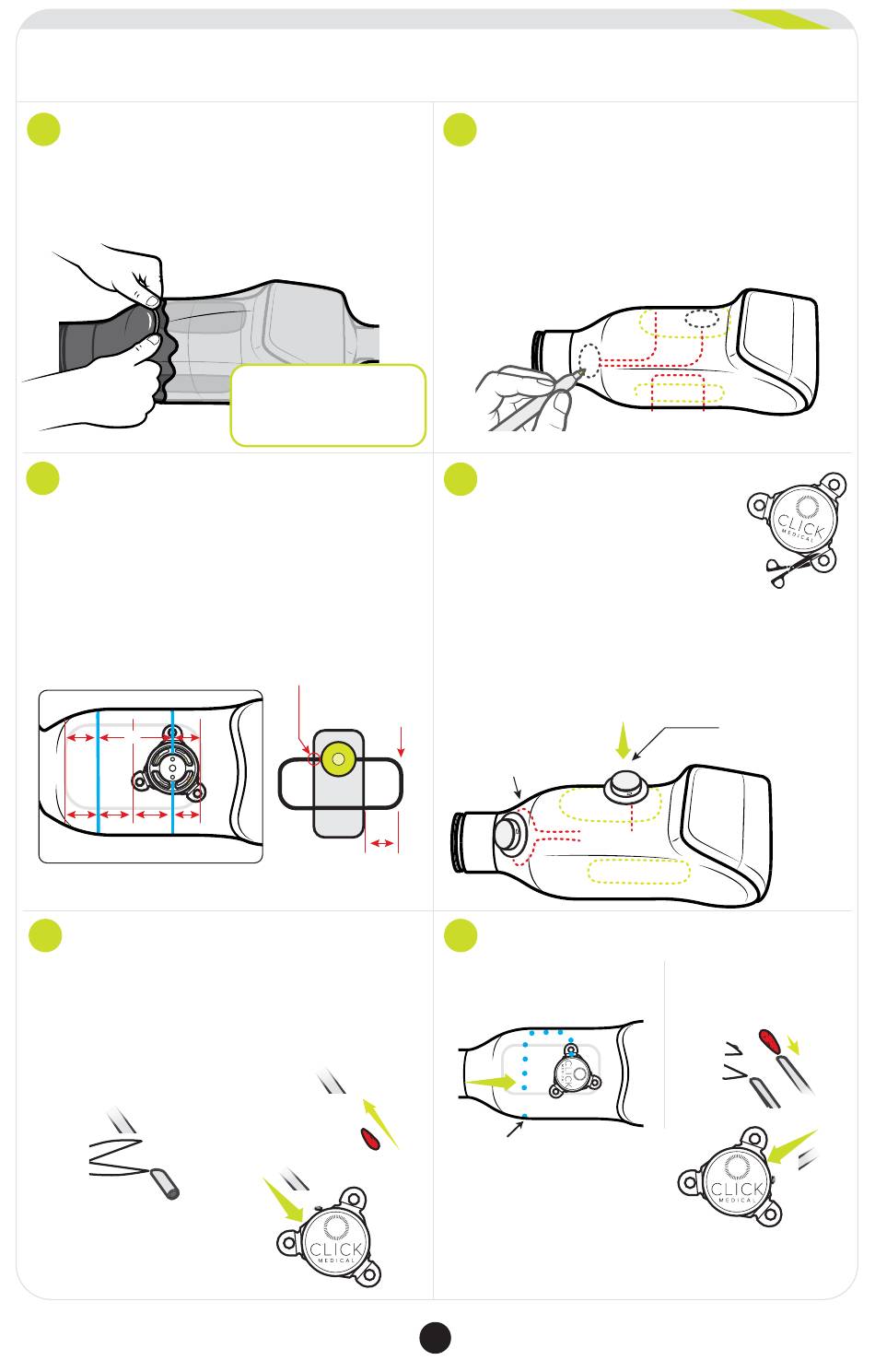

Laminierungsanleitung:
1 Erste Laminierung:
Bereiten Sie die Form mit einer dünnen
Laminierschicht vor. Verstärken Sie die
Bereiche unter den Rohren und unter den
Panelausschnitten.

3 Zeichnen der Rohrvorgaben:

a. Stellen Sie sicher, dass der Rohrweg alle
Panels mit einem Abstand von ¼ kreuzt.
b. Stellen Sie sicher, dass der Schlauch
senkrecht zu den Kanten des Panels
steht.
c. Drehen Sie den Schlauch nur bis 1 cm zur
Plattenkante.
1/2
1/4 1/4 1/4 1/4
Schläuche nicht knicken
5 Schneiden Sie ein Rohrende
zu, füllen Sie es mit Ton und
setzen Sie es in
den Laminierdummy ein:
a. Schräg anschneiden,
damit der Schlauch leicht
in das Silikon eindringt.
c. Schlauch einsetzen.
Stellen Sie sicher,
dass er 2 cm in den Silikon
eingeführt wurde.
Schichten:
1 Vollglasgewebe
1 bidirektionales Carbon
1 Vollglasgewebe
Senkrechte Kreuzungen
Durchmesser:
1,25"oder 3 cm
1" oder 2cm
b. Ton einfüllen.
2 Vorbereitung des Sockels für
RevoFit
TM
a. Sockel grob abschmirgeln.
b. Schnittlinien zeichnen.
c. Position von Einstellrad und Panel festlegen.
d. Rohrrichtlinien grob einzeichnen.
4 Montieren des
Laminierdummys:
a. Falls gewünscht, schneiden Sie
die Laschen zum Laminieren ab.
b. Wenn Sie den Drehverschluss auf
den Rahmen montieren, kleben Sie den
Laminierdummy jetzt fest. Wenn Sie den
Drehverschluss auf dem Panel montieren,
verwenden Sie die ¼-Regel für die
Drehverschlussposition (siehe Schritt 3).
Rahmenbau-Option:
Verwenden Sie
die Ports I und II

6 Schlauch aufkleben:

a. Schlauch gemäß
Markierung aus
Schritt 3 aufkleben.
der Klebepunkte
c. Führen Sie das freie Ende
des Schlauchs mindestens
2 cm in das Silikon ein.
HINWEIS: Machen Sie jetzt nach der zweiten
Laminierung ein Foto von Schnittlinien und
Panelpositionen als Referenz.
5
-Komponenten:
Panelbau-Option:
Verwenden Sie
die Ports II und III
b. 2. Schlauchende
zurechtschneiden
und mit Ton füllen.
