Click Medical RevoFit 2 Anleitung Seite 3

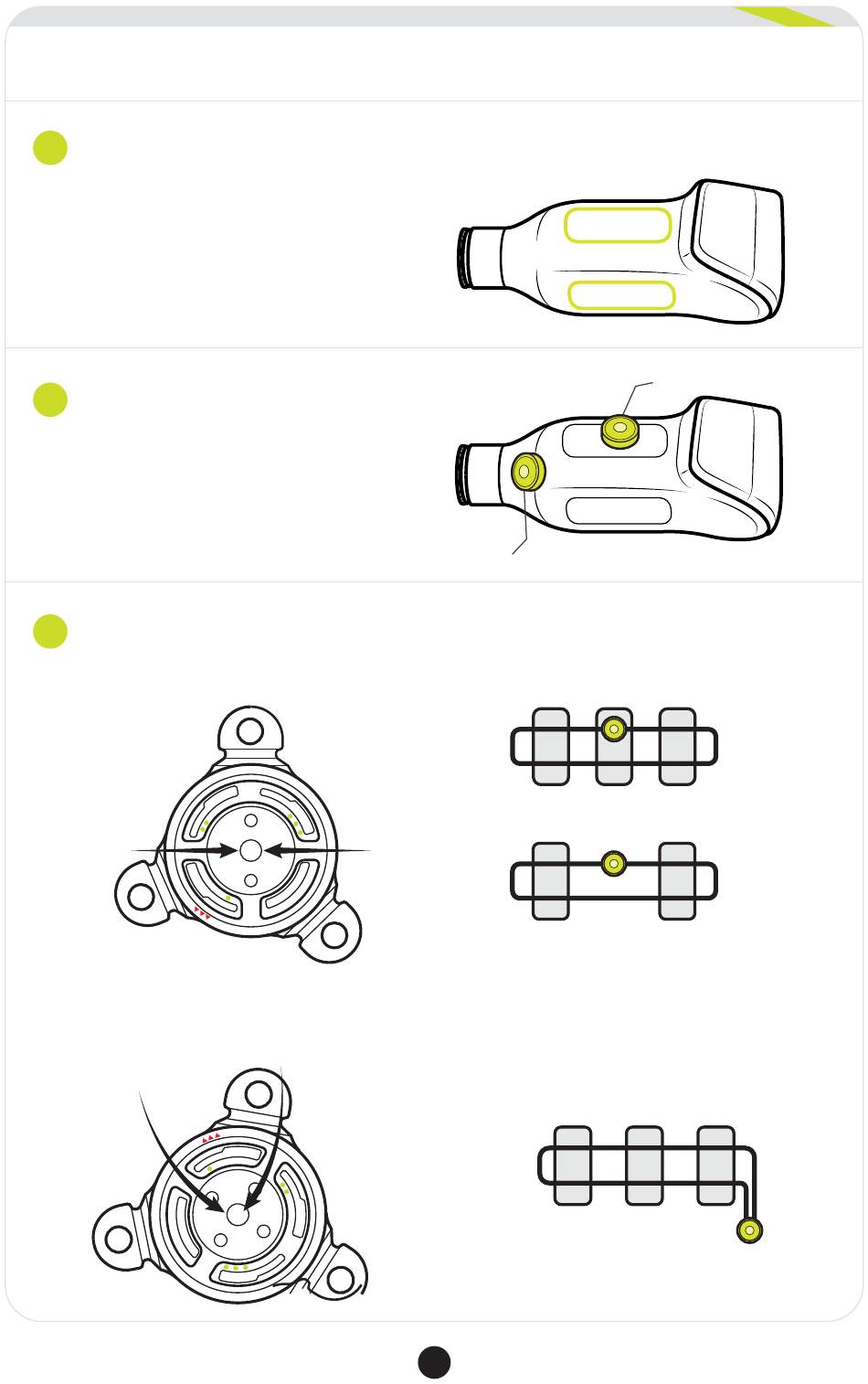

Designübersicht:
1 Bestimmen Sie die Position der Panels oder Einstellbereiche.
Wir empfehlen die Verwendung
eines RevoFit2
(PK2150-320-05) für den
Prüfsockel, um dieses Design zu
überprüfen.
2 Position des Drehverschluss wählen.
3 Seilführung durch den Laminierdummy wählen.
Für Inline-Routing verwenden Sie
Port II und III
Verwenden Sie für Remote-Routing
die Ports I und II
-Diagnosekits
TM
Auf dem Rahmen
Inline - montiert auf dem Panel
Inline - montiert am Sockelrahmen
Remote - montiert am Sockelrahmen
3
Auf dem Panel
