3. Funktion
Die Hauptaufgabe eines Umschalters für digitale Videoquellen ist die schnelle störungsfreie Umschaltung der
Eingangsquellen. Bei DVI-Quellen ist das möglich, wenn der Umschalter so wie der PROSWITCH-8 über ein
integriertes EDID Managment verfügt. Damit wird die EDID Information eines am Ausgang angeschlossenen
Displays an die Eingänge des Umschalters verlegt. Darüber hinaus kann das Gerät nicht nur ein EDID
lernen, sondern ermöglich die gezielte Programmierung einer Displayauflösung mit den umfangreichen
weiteren Informationen, die in einem EDID eines Displays der Quelle bereitgestellt werden.
Der Umschalter verwenden HDMI 1.3 kompatible Umschalt ICs, so dass der PROSWITCH-8 ohne
Einschränkung auch für die HDMI Umschaltung verwendet werden kann.
Zusätzlich bietet er 8 Stereo Eingänge, die getrennt oder mit dem Videosignal geschaltet und getrennt in der
Lautstärke geregelt werden können.
Für 5.1 Surround gibt es 4 digitale coax Eingänge die den Eingängen 1-4 zugeordnet sind.
Die DVI-I Buchsen erlauben über ein sogenanntes Breakout Kabel den gleichzeitigen Anschluss von VGA
und DVI Quellen, der PROSWITCH-8 erkennt automatisch welche Signalart angeschlossen ist und
signalisiert das am Phoenix Ausgang mit 0V oder 5V. Diese Signal kann von einer Mediensteuerung
ausgewertet werden, so dass ein Display automatisch vom VGA auf den DVI Eingang umgeschaltet werden
kann. Für kleinere Medienräume ist somit ein zuverlässiger Automatikbetrieb ohne Techniker möglich.
Der integrierte Kabel Equalizer kann bis zu 60m DVI oder HDMI Kabel kompensieren, so dass Bodentanks
60m vom PROSWITCH-8 abgesetzt werden können.

4. Bedienung

Fernbedienung
Die Eingangs LED signalisiert den aktuellen Eingang und kann im LCD Menu von 0-100% Helligkeit geregelt
werden. Das Gerät verfügt ausserdem über einen Infrarotempfänger, eine Fernbedienung ist im
Lieferumfang.
Wie jedes infrarotgesteuerte Gerät hat auch der PROSWITCH-8 seinen Grenzen bezüglich Reichweite und
Winkel. Im allgemeinen ist ein Sichtverbindung notwendig, allerdings reflektieren weisse Wände oder
Bildwände Infrarotbefehle, so dass eventuell auch eine indirekte Verbindung möglich ist.
Die Befehle können von lernfähigen System-FB eingelesen werden.
Die 10-polige Phoenix Klemme an der Geräterückseite dient zur Auswahl der Eingänge über externe Taster.
Die Integration in professionelle Steuerungen erlaubt die serielle Schnittstelle mit der das Gerät komplett
fernbedient werden kann.
Befehle
Power

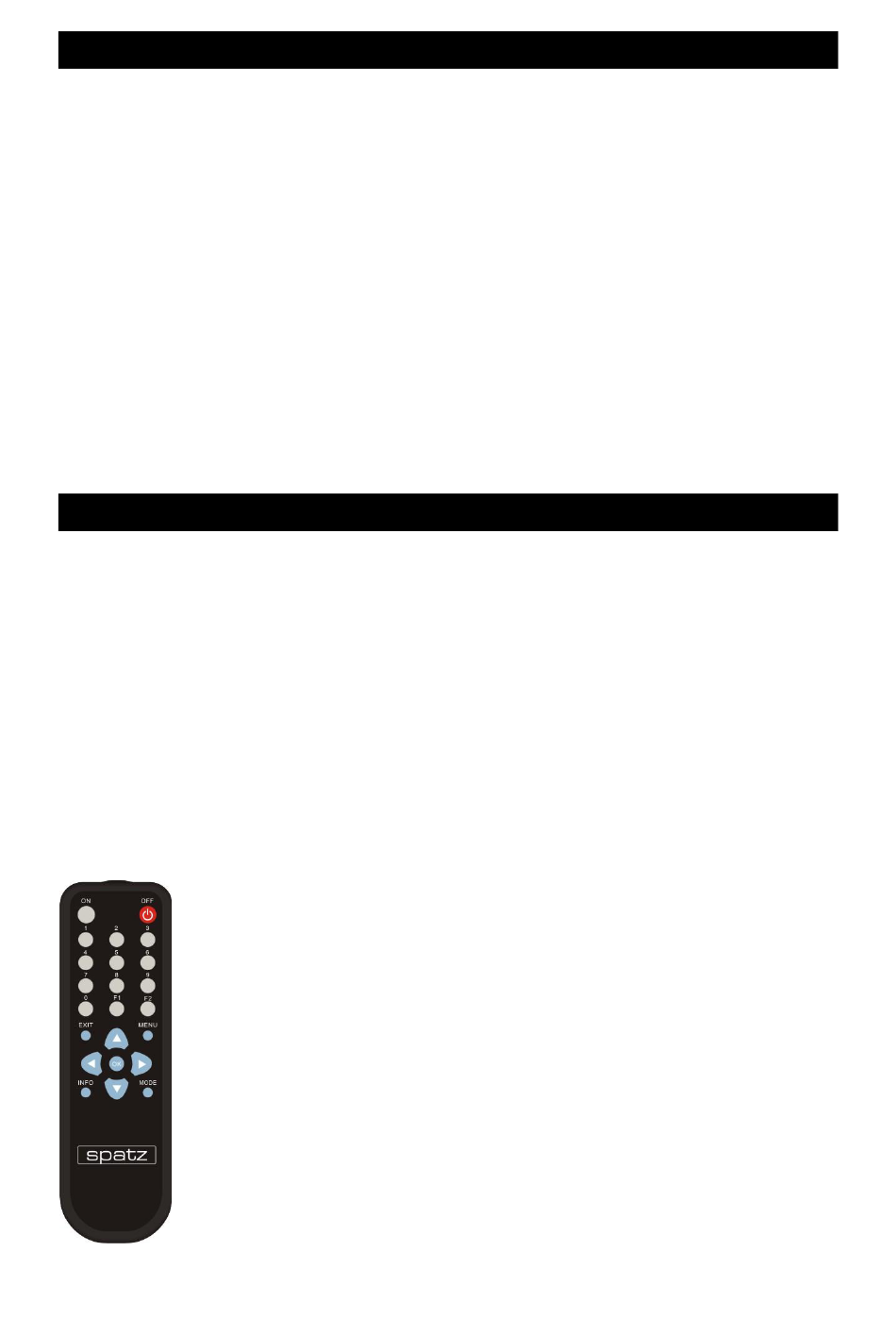

Das Gerät wird in mit der Taste ON in Betrieb genommen. Das
Ausschaltkommando ist OFF.
Eingangswahl
Die 8 Eingänge, DVI/VGA und HDMI sind von 1-8 auf der
Geräterückseite numeriert. Um einen Eingang anzuwählen
drücken Sie die gewünschte Nummer. Alle Einstellungen
werden mit OK gespeichert.
EXIT
Mit EXIT verlassen Sie das OSD.
Pfeiltasten
Die Pfeiltasten auf der Fernbedienung verhalten sich wie die
geräteseitigen Einstelltasten, bitte lesen Sie dazu das
entsprechende Kapitel
