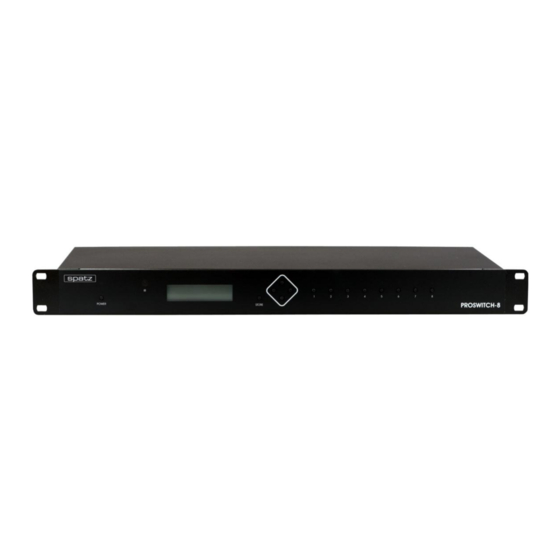

Spatz PROSWITCH-8 Bedienungsanleitung
Verwandte Anleitungen für Spatz PROSWITCH-8
Inhaltszusammenfassung für Spatz PROSWITCH-8
- Seite 1 Vertrieb von CAMBOARD Electronics Bedienungsanleitung PROSWITCH-8 11/12 2012 SPATZ Technische Änderungen unter Vorbehalt www.spatz-tech.de www.camboard.de Tel. 07131 911201 ce-info@camboard.de Fax 07131 911203...
- Seite 2 Vertrieb von CAMBOARD Electronics 1. Einleitung Vielen Dank für den Kauf des SPATZ PROSWITCH-8 HDMI/DVI Umschalter. Wir haben versucht ein innovatives praxisnahes und einfach zu bedienendes Gerät zu entwickeln, das trotzdem aber technische Finnessen besitzt, die Sie nur bei uns finden.
-
Seite 3: Bedienung
Die Hauptaufgabe eines Umschalters für digitale Videoquellen ist die schnelle störungsfreie Umschaltung der Eingangsquellen. Bei DVI-Quellen ist das möglich, wenn der Umschalter so wie der PROSWITCH-8 über ein integriertes EDID Managment verfügt. Damit wird die EDID Information eines am Ausgang angeschlossenen Displays an die Eingänge des Umschalters verlegt. - Seite 4 CAMBOARD Electronics 4.1 Grundsätzliche Bedienung Der PROSWITCH-8 kann komplett mit den Pfeiltasten und der STORE Taste bedient werden, generell gibt es 3 Hauptuntermenus, die Sie nach RESET oder Erstbetriebnahme mit der rechten Pfeiltaste erreichen. Mit der UP und DOWN Taste können sie nun die EDID. MANAG. GROUP, DEVICE GROUP oder SWITCH GROUP erreichen.
- Seite 5 Vertrieb von CAMBOARD Electronics 4.1.3 EDID MANAG. GROUP Das ist eines der mächtigen Werkzeuge des PROSWITCH-8, für die Details zur EDID Programmierung lesen Sie bitte im Kapitel 7 weiter. EDID Mode Learned /SingleEDID/Default EDID/Thru/3D All Audio/3D 2CH Audio/DVI LEARNED In diesem Modus kann das Display eingelesen werden das am Ausgang angeschlossen ist.
- Seite 6 Ausgangsauflösung skalieren kann. 4.3 RESET Der PROSWITCH-8 ist ein technisch aufwendiges Gerät , so dass es schon mal vorkommen kann, dass eine bestimmte Tastenkombination oder Eingangssignalart das Gerät aufhängt. In diesem Fall empfehlen wir das Gerät erst einmal Ein/Auszuschalten. Sollte das keinen Erfolg haben, dann den PROSWITCH-8 vom Strom trennen.
-
Seite 7: Installation
REMOTE für Eingang 1-8 und Statusanzeige VGA oder DVI 5.1 Optionales BreakOut Kabel Zum PROSWITCH-8 bieten wir ein spezielles Ein/Ausgangskabel an, mit dem Sie an den Eingängen und am Ausgang VGA und HDMI/DVI Quellen oder Displays anschliessen können. Im Grunde hat das Gerät 4 Schaltebenen, 1.VGA,2. DVI/HDMI,3. Stereo AUDIO und 4. Digital Audio. -
Seite 8: Edid Programmierung
Videoeingang 1-4 zugeordnet. 6.3 HDMI Betrieb Der HDMI Betrieb beim PROSWITCH-8 weist einige Besonderheiten auf. Das Design des Gerätes und die Chipauswahl sind für den uneingeschränkten HDMI 1.3 Standard ausgelegt. Im Grunde schalten wir das Signal nur durch und bearbeiten lediglich die EDID Kommunikation mit unserer eigenen Technik. - Seite 9 CAMBOARD Electronics 7.1 EDID PROGRAMMIERUNG –NUR FÜR EXPERTEN Die Programmierung des EDIDs für jeden Eingang des PROSWITCH-8 wird mit dem LC-Display durchgeführt. Nur versierte Nutzer sollten diese Veränderungen durchführen, da Sie leicht Auflösungen einstellen können, die dazu führen, dass Sie kein Bild mehr angezeigt bekommen.
- Seite 10 Ground (for +5 V) TMDS Clock + Analog vertical sync Hot Plug Detect TMDS Clock - Analog Red Analog Green Analog Blue Analog Horizontal Sync Analog GND Return: (analog R, G, www.spatz-tech.de www.camboard.de Tel. 07131 911201 ce-info@camboard.de Fax 07131 911203...
-
Seite 11: Technische Daten
Sie benötigen ein Verlängerungskabel bei dem Pin 2,3 und 5 auf Stecker und Buchseneite verbunden sind. Der PROSWITCH-8 kann über die serielle Schnittstelle komplett fernbedient werden. An den RS-232 Port kann ein PC oder ein AMX/CRESTRON System angeschlossen werden. Die unterstützte Baudrate ist 57600 BAUD mit 8 Datenbits, keine Parität und 1 Stop Bit. - Seite 12 Vertrieb von CAMBOARD Electronics BEISPIELE: >Input1,no signal,Audio1 >Input2,DVI,Audio2 >Input1,VGA,Audio3 Beispiel: Zur Umschaltung auf Eingang 4 : IN[CR]4[CR] VOLUME 14 VOL[CR]14[CR] www.spatz-tech.de www.camboard.de Tel. 07131 911201 ce-info@camboard.de Fax 07131 911203...
