Richard Lampert Eiermann 1 Montageanleitung

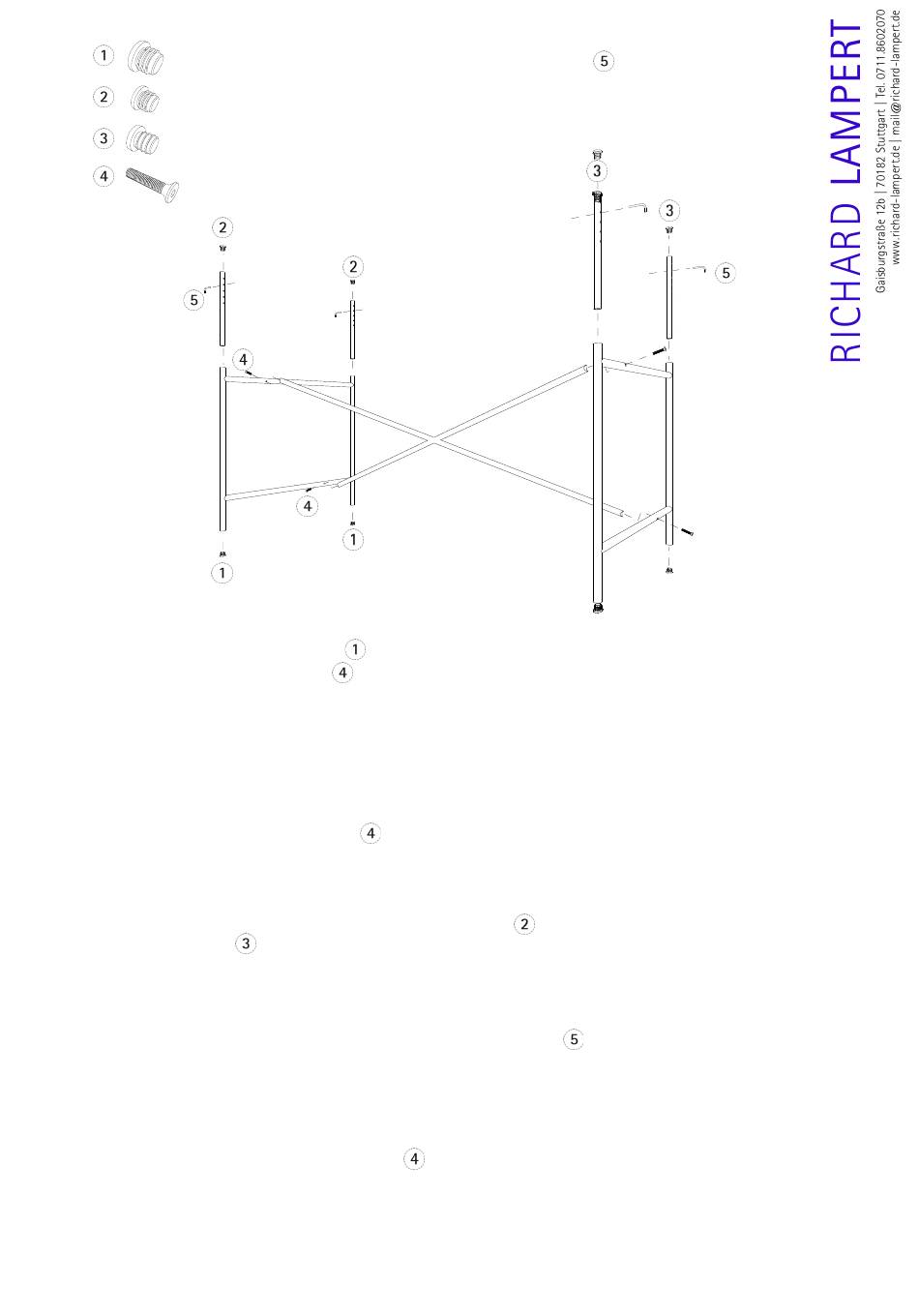

Montageanleitung: Tischgestell Eiermann 1 mittig / exzentrisch
4 Stk. Abschlussstopfen ø 20mm für Tischgestell/unten
4 Stk. Abschlussstopfen ø 16mm für Verlängerungen/oben
4 Stk. Gummistopfen für Verlängerungen/oben
(Zusatzartikel, muss separat bestellt werden)
4 Stk. Inbusschrauben M6x30mm
Montieren Sie bitte wie folgt:
1. Drücken Sie die vier Abschlussstopfen
2. Legen Sie sich zwei Inbusschrauben
3. Wichtig! Achten Sie beim Herausdrehen der Schrauben aus dem Kreuz auf den ungewöhnlichen Winkel für den
nächsten Schritt . Benutzen Sie zum Eindrehen der Schrauben in die ersten Gewindegänge keinen Inbusschlüssel, da
sonst die Gefahr besteht das Gewinde zu beschädigen! Achten Sie auf den Einschraubwinkel!
Tipp! Sollten Sie etwas Fett zur Hand haben, geben Sie davon ein wenig an die Schraubenspitze.
4. Halten Sie dabei mit der linken Hand oben die Kreuzstrebe und den Seitenrahmen so zusammen, dass das Kreuz auch
unten am Rahmen formschlüssig anliegt und sich am anderen Ende auf dem Boden "abstützt". Achtung! Legen Sie an
diese Stelle ein Stück Pappe der Verpackung, damit der Boden bzw. das Kreuz nicht verkratzt.
5. Drehen Sie jetzt von Hand die Schraube
6. Nehmen Sie den zweiten Seitenrahmen, wiederholen Schritt 5 und drehen dann alle Schrauben lose mit einem
Schraubendreher in die Gewinde ein.
7. Positionieren Sie das Gestell an seinem Platz.
8. Nehmen Sie die Verlängerungen und drücken die Abschlussstopfen
Gummistopfensatz (muss separat bestellt werden) und setzten diesen mit etwas Gleitmittel (z. Bsp. Spülmittel) in die
Verlängerungen ein.
9. Prüfen Sie ob die Verlängerungen in die Seitenrahmen passen. Sollte die Verlängerung etwas zuviel "Spiel" haben und im
Seitenrahmen klappern umwickeln sie die Stangen an jeweils 2 Stellen mit etwas "Tesafilm" bis sie formschlüssig in die
Rahmenrohre passen.
10. Legen Sie jetzt die Höhe der Platte fest. Dazu stecken Sie die Feststellwinkel
Im obersten Loch ist der Tisch 725mm hoch, dann im Raster 35mm steigend. Jetzt stecken Sie die Verlängerungen mit
den Feststellwinkeln in die Seitenrahmen. Achtung! Verwenden Sie die Verlängerung maximal im dritten Loch da der
Tisch sonst instabil wird.
11. Legen Sie die Tischplatte auf und prüfen ob die Seitenrahmen gerade stehen. Sollten Sie die Rahmen nachjustieren
müssen, ziehen Sie diese dazu vorsichtig oben etwas auseinander oder drücken sie zusammen.
12. Zum Schluss ziehen Sie alle vier Inbusschrauben
Allgemeines:
13. Sollte der Boden sehr uneben sein verwenden Sie den Niveauausgleichsatz den man separat bestellen kann.
14. Wollen Sie die Tischplatten befestigen oder schräg stellen, verwenden Sie den Befestigungssatz ...ebenfalls separat
erhältlich.
15. Weiteres Zubehör finden Sie in der Preisliste oder auf unserer Internetseite.
in das längere Ende der beiden Standrohre ein.
, einen Seitenrahmen und das Kreuz bereit.
oben und dann unten 3 - 4 Umdrehungen in das Gewinde ein.
fest an.
4 Stk. Feststellwinkel
ein. Alternativ verwenden Sie den
in die Bohrungen der Verlängerungen.
