04. ARBEITSPRINZIP
• Der Verdichter wird in Form einer Reihenschaltung
über den Wasserabscheider WA 4i mit 1~ 230 V; 50
Hz versorgt .
• Die Luft, die der Verdichter ansaugt, wird über
Schläuche in den Wasserabscheider geführt . Dort
trennen sich grobe Feststoffe und Wasser von
der Luft .
• Die „getrennte" Luft wird durch die Fein-Filter F8 ge-
filtert, verlässt den Wasserabscheider und wird durch
die jeweilige Verdichter Betriebs-Kombination in die
Raumluft geleitet . Wasser und Feststoffe verbleiben
im Wasserabscheider .
• Mittels Schwimmerschalter überwacht der Wasser-
abscheider den Füllstand des Behälters und pumpt
das Wasser automatisch über eine Kreiselpumpe ab .
• Steigt der Wasserpegel im Behälter schneller als
die Pumpe fördern kann, schaltet der Verdichter
automatisch ab, bevor er in Gefahr gerät, Wasser
anzusaugen . Sinkt der Wasserstand, schaltet sich
der Verdichter wieder ein .
• Der Behälter des Wasserabscheiders besteht aus ABS
thermoplast . Kunststoff . Die eingelegte Filtermatte filtert
Grobschmutz aus dem Wasser und schützt Pumpe und
Rückschlagventil .
05. INBETRIEBNAHME
• Stellen Sie den Wasserabscheider WA 4i waagerecht
auf . Stellen Sie sicher, dass der WA 4i nicht umgestoßen
werden kann . Dabei müssen die 4 Räder mit der Lauf-
richtung diagonal zum Mittelpunkt des Gehäusebodens
mit der jeweiligen Feststellbremse nach außen arretiert
werden . Hierdurch wird die größte Standfestigkeit er-
reicht .
• Der Verdichter kann entweder neben oder auf dem
Wasserabscheider WA 4i in die dafür vorgesehenen-
Umrandungen aufgestellt werden . Dabei müssen die
4 Räder mit der Laufrichtung diagonal zum Mittelpunkt
des Gehäusebodens mit der jeweiligen Feststellbremse
nach außen arretiert werden . Hierdurch wird die größte
Standfestigkeit erreicht .
DE
• Verbinden Sie die Vakuum-Anschlüsse des WA 4i mit
• Es werden 2 Verbindungsschläuche D = 38 mm, je
• Bei der Entleerung des abgeschiedenen Wassers ist
• Verbinden Sie die Saugschläuche mit den Lufteinflut-
• Verwenden Sie die weiterleitende Steckdose aus-
• Verbinden Sie das Anschlußkabel des Verdichters mit
• Sicherheitshinweis: Der Trotec-Wasserabscheider
• Nutzen Sie zur Wasserschadensbeseitigung einenTrock-
Bedienungsanleitung – WA 4i Wasserabscheider
einem geeigneten Verdichter .
Verdichter angeschlossen .
darauf zu achten, dass nur unbedenkliches Wasser

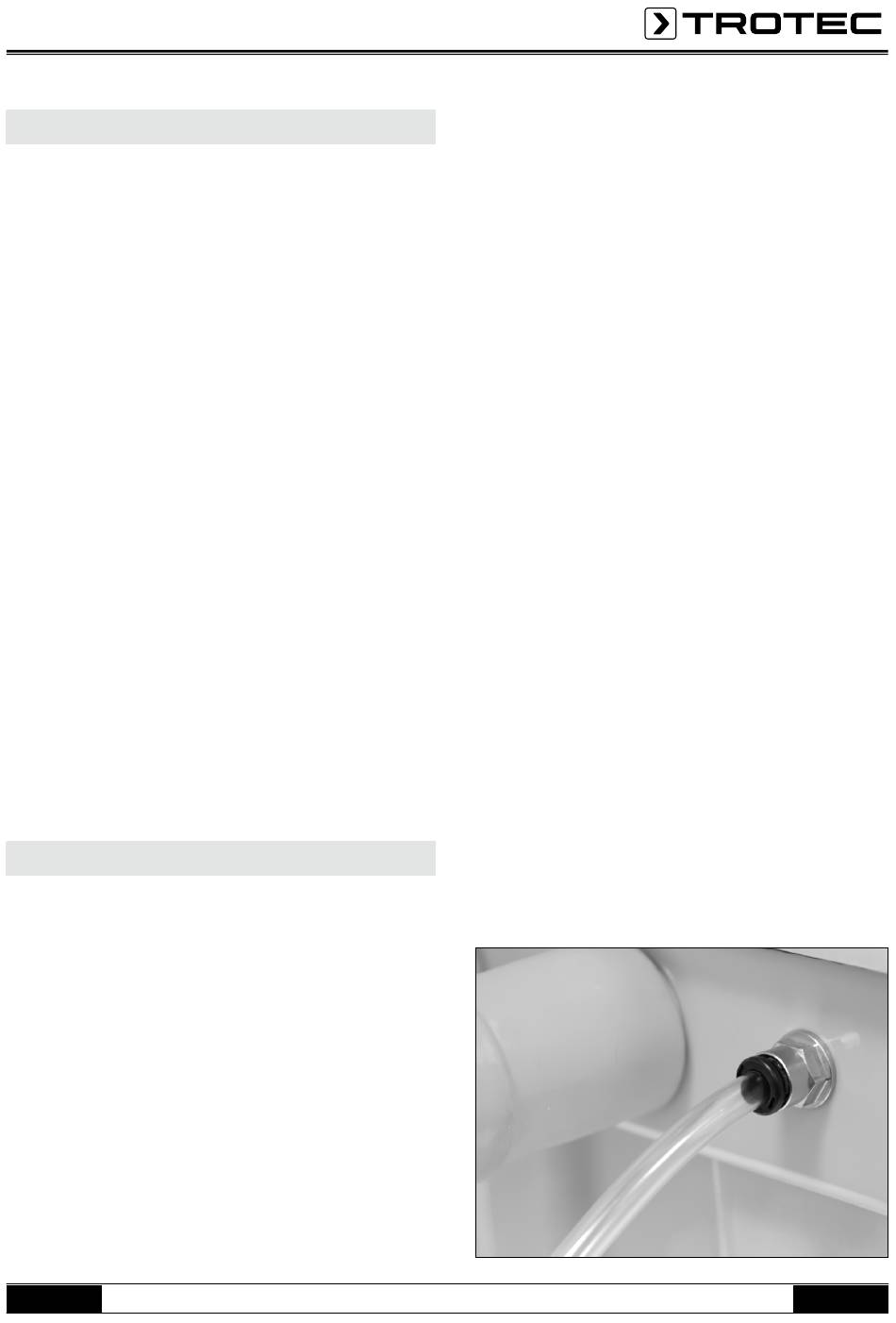

in den Abfluss geleitet wird . Schließen Sie den Was-
serentleerungsschlauch über die GEKA-Kupplung an
den Behälter an . Legen Sie den Schlauch möglichst
direkt in einen Ablauf, der geeignet ist, die anfallenden
Wassermengen aufzunehmen . Vermeiden Sie Höhenun-
terschiede größer als 2 m .
stutzen (IN) . Maximal 3 Stück, D = 38 mm . Die Stutzen
ausschließlich in der Behälterwand verwenden . Nie an
den Vakuum-Stutzen (OUT) anschließen . Nicht benutzte
Öffnungen sind mit Schraubkappen zu verschließen .
schließlich zum Anschluss des Verdichters .
der entsprechenden Steckdose am WA 4i .
WA 4i ist ein System für den gewerblichen Dauer-
einsatz . Sollte es trotzdem zu Funktionsstörungen
kommen, ist der Eingriff in das System nur durch
autorisiertes Fachpersonal vorzunehmen .
ner mit Pumpe, so können Sie den Pumpenschlauch
direkt an den Behälter des Wasserabscheiders anschlie-
ßen . So sparen Sie die Verlegung einzelner Schlauchlei-
tungen auf der Baustelle .
A - 4
