INHALTSVERZEICHNIS
01. Allgemeine Beschreibung . . . . . . . . . . . A - 01
02. Vor Inbetriebnahme lesen . . . . . . . . . . . A - 01
03. Überspannungsschutz . . . . . . . . . . . . . A - 03
04. Arbeitsprinzip . . . . . . . . . . . . . . . . . . . . A - 04
05. Inbetriebnahme . . . . . . . . . . . . . . . . . . . A - 04
06. Außerbetriebnahme . . . . . . . . . . . . . . . A - 05
07. Pflege und Wartung . . . . . . . . . . . . . . . A - 05
08. Technische Daten WA 4 i . . . . . . . . . . . A - 06
09. Störungen und Fehlerbeseitigung . . . . A - 06
10. Gewährleistung . . . . . . . . . . . . . . . . . . . .A - 07
11. EG-Konformitätserklärung . . . . . . . . . . A - 09
Diese Veröffentlichung ersetzt alle vorhergehenden . Kein Teil dieser Veröffentli-
chung darf in irgendeiner Form ohne unsere schriftliche Genehmigung reproduziert
oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder
verbreitet werden . Technische Änderungen vorbehalten . Alle Rechte vorbehalten .
Warennamen werden ohne Gewährleistung der freien Verwendbarkeit und im
Wesentlichen der Schreibweise der Hersteller folgend benutzt . Die verwende-
ten Warennamen sind eingetragene und sollten als solche betrachtet werden .
Konstruktionsveränderungen im Interesse einer laufenden Produktverbesserung
sowie Form-/Farbveränderungen bleiben vorbehalten . Lieferumfang kann von
den Produktabbildungen abweichen . Das vorliegende Dokument wurde mit der
gebotenen Sorgfalt erarbeitet . Wir übernehmen keinerlei Haftung für Fehler oder
Auslassungen . © TROTEC
®
2)
A - 1
1
7
2

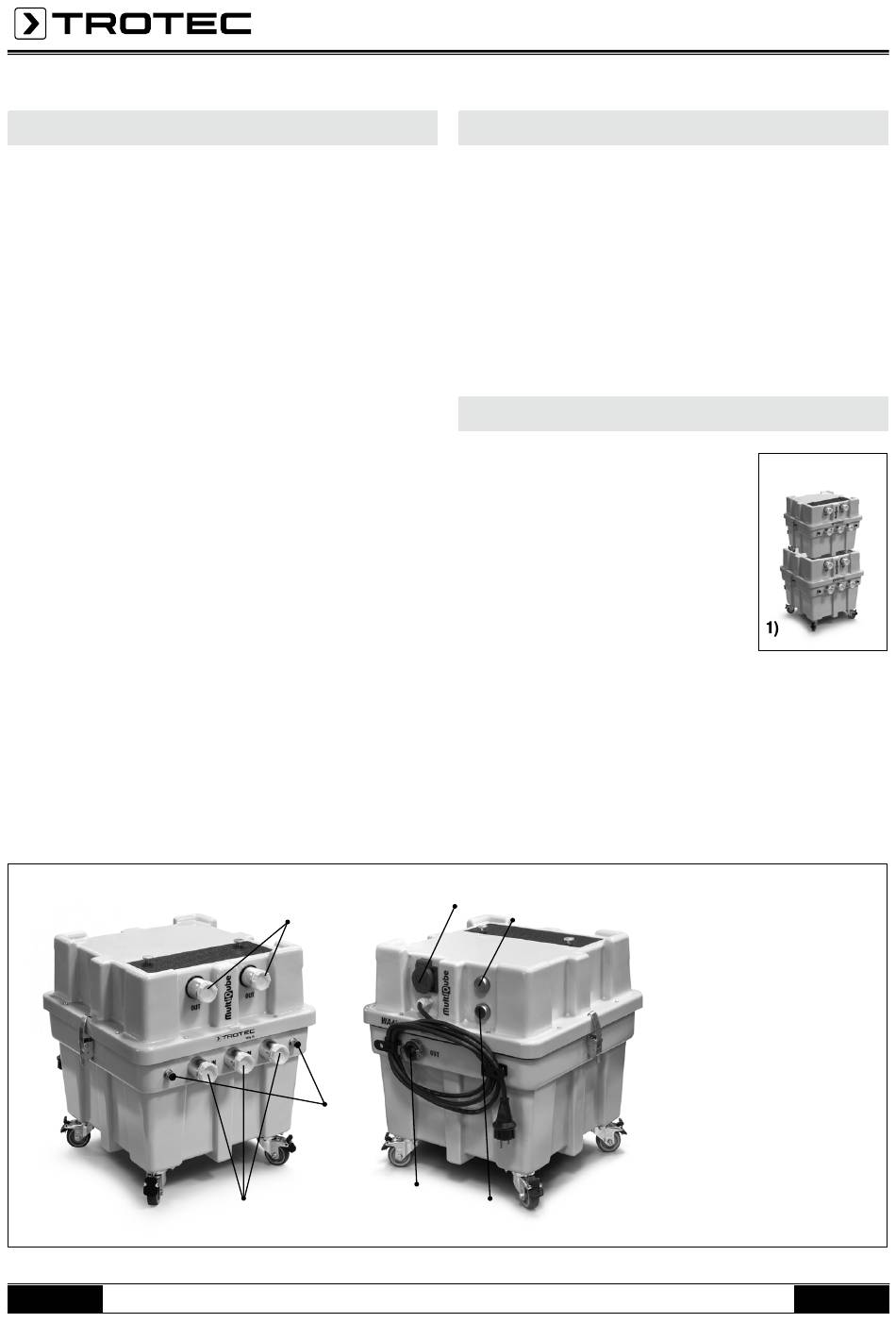

Bedienungsanleitung - WA 4i Wasserabscheider
01. ALLGEMEINE BESCHREIBUNG
Der Wasserabscheider WA 4i ist ein Gerät für den ge-
werblichen Gebrauch, welches für den Kombi-Einsatz
mit dem Trotec-Verdichter VX5, dem HEPA-Filter und den
NR-Schalldämpfern konzipiert wurde .
Verdichter und Wasserabscheider bilden eine Arbeits-
einheit . Hierbei ermöglicht der Wasserabscheider
WA 4i sowohl ein Ansaugen von verunreinigter, wasser-
führender Luft, als auch von freiem Wasser selbst .
02. VOR INBETRIEBNAHME LESEN
• Der WA 4i ist als Wasserabscheider
bei Dämmschicht-Trocknungen von
Estrichen oder Flachdächern ein-
zusetzen und in senkrechter Stel-
lung mit allen Rädern auf ebenem
Untergrund aufzustellen . Das Gerät
darf nicht als Ablage oder Trittstufe
genutzt werden .
• Zur Lagerung ist der WA 4i stapelbar bis zu max . 3
Geräten übereinander . Der WA 4i wird innerhalb der
dafür vorgesehenen Umrandungen aufgestellt .
• Der Wasserabscheider Typ WA 4i hat die Aufgabe,
Wasser- und Schmutzpartikel aus dem Ansaugstrom
nachgeschalteter Seitenkanalverdichter fern zu halten .
3
4
6
5
1. Vakuumstutzen
2. Einflutstutzen
3. Steckdose zum
Verdichter
4. Ein-/Ausschalter
5. Statusleuchte/
Restwassertaster
6. Abwasseranschluss
7. TTKwic-
Schnellkupplung
DE
