CF CRIMPHANDY
Wire Check
Geeignete Aderendhülsen
Gerätetyp
CF CRIMPHANDY 0,5
CF CRIMPHANDY 0,75
CF CRIMPHANDY 1,0
CF CRIMPHANDY 1,5
Leiter vorbereiten
Qualität des Crimp-
ergebnisses
8
PHOENIX CONTACT
Zur Kontrolle des Außendurchmessers des Leiters hat das mobile Crimpwerkzeug zwei Öff-
nungen, die mit „wire check" gekennzeichnet sind. Der Leiter muss in die Öffnung passen,
die mit dem Haken gekennzeichnet ist. Wenn der Leiter in die kleine Öffnung mit dem Kreuz
passt, darf er nicht verwendet werden
Zu dicke oder zu dünne Leiter führen zu einer Beschädigung des Crimpwerkzeugs.

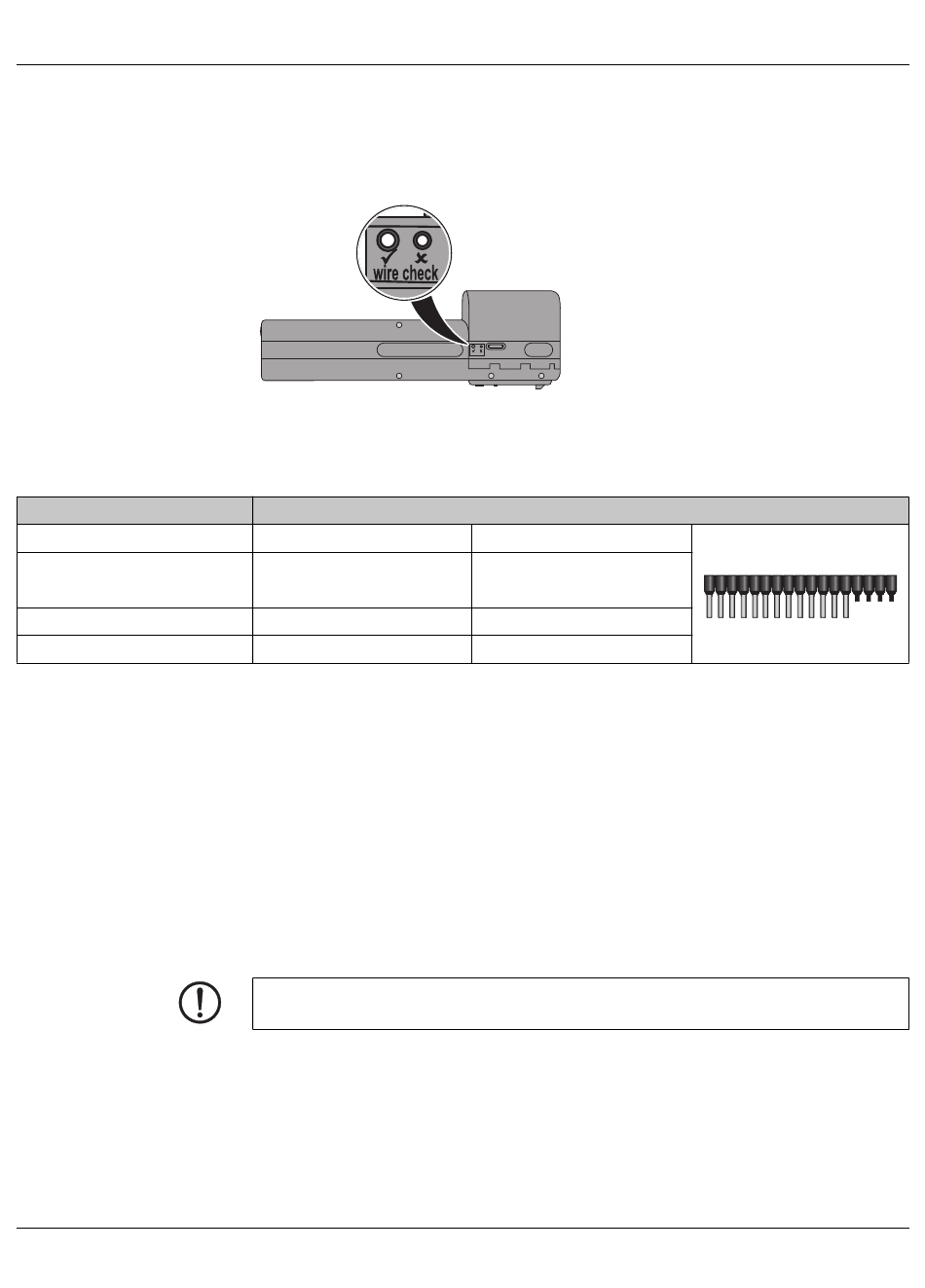

Bild 1-1 Prüfen des Außendurchmessers des Leiters
Verwenden Sie nur Aderendhülsenbänder von Phoenix Contact, die ein bestimmtes Funk-
tionsende haben. Diese spezielle Ausführung ist für einen sicheren Betrieb notwendig.
Aderendhülsenbänder von Phoenix Contact
AI 0,5-8 WH-S, 1212521
AI 0,75-8 GY-S, 1212522
AI 1,0-8 RD-S, 1212523
AI 1,5-8 BK-S, 1212524
Um eine optimale Funktionsweise des mobilen Crimpwerkzeugs zu gewährleisten, muss
der Leiter fachgerecht vorbereitet sein. Achten Sie darauf, dass die Leiter immer gerade ge-
schnitten sind. Gequetschte, schräg geschnittene oder bereits abisolierte Leiter dürfen
nicht verwendet werden. Auch bei sehr kurzen Leitern kann es vorkommen, dass diese
nicht fachgerecht gecrimpt werden.
Benutzen Sie nur Kabelschneider mit scharfen Schneiden, die den Leiter schneiden und
nicht quetschen. Verwenden Sie keine Seitenschneider oder ähnliche nicht geeignete
Werkzeuge.
Die Qualität des Crimpergebnisses hängt ab von:
– der Verseilung des Leiters
– der Verarbeitungstemperatur
– der Toleranz beim Querschnitt
ACHTUNG: Der Anwender muss sicherstellen, dass nur geeignete Materialien verwen-
det werden.
wire check
AI 0,5-8 OG-S, 1212784
AI 0,75-8 BU-S, 1212785
AI 0,75-8 WH-S, 1212783
AI 1,0-8 YE-S, 1212782
AI 1,5-8 RD-S, 1212781
