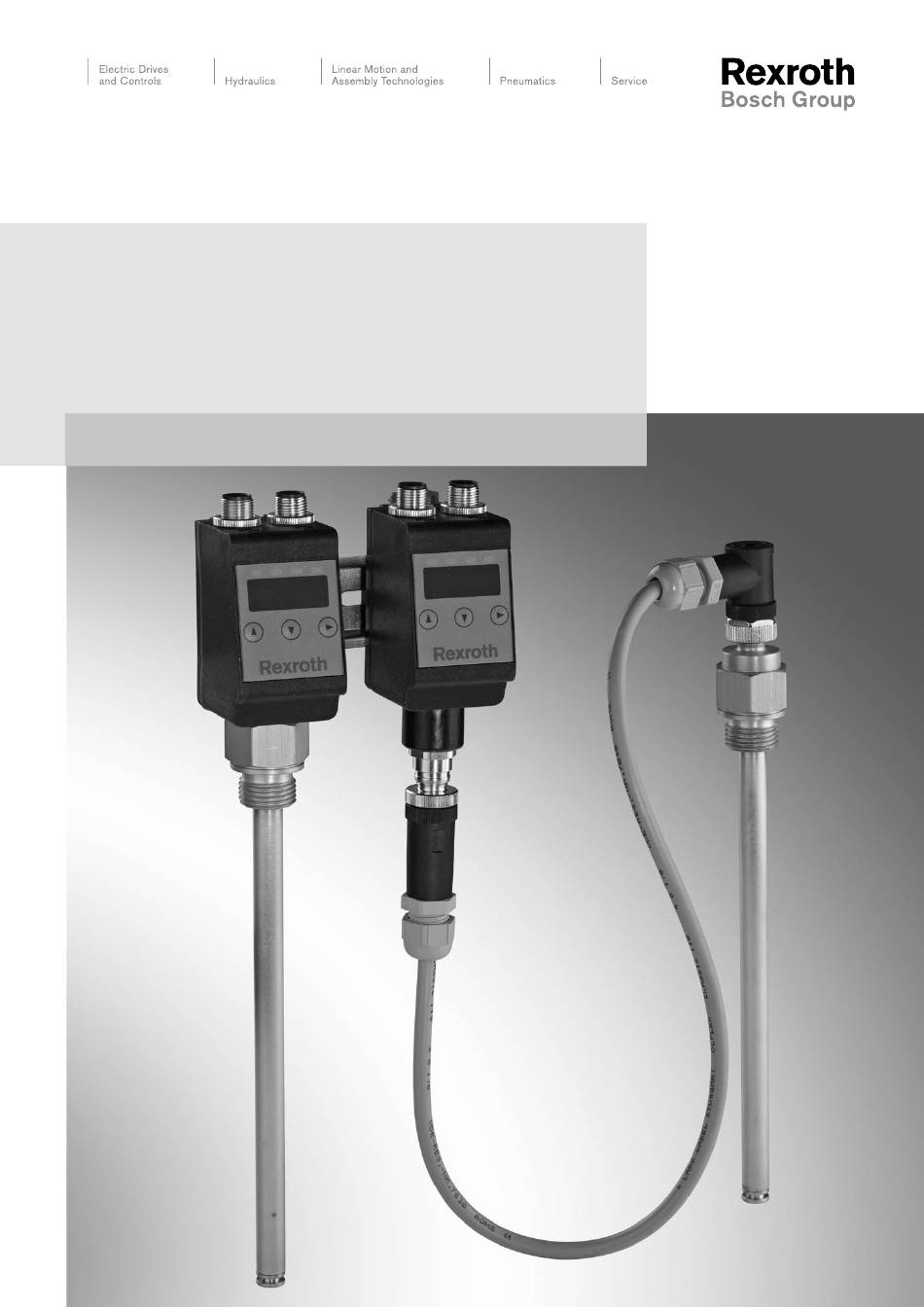

- Seite 1 Elektronisches Kontaktthermometer RD 50224-B/03.12 Ersetzt: - Deutsch Typ ABZMT Betriebsanleitung...
- Seite 2 Angaben entbinden den Verwender nicht von eigenen Beurteilungen und Prüfungen. Es ist zu beachten, dass unsere Produkte einem natürlichen Verschleiß- und Alterungsprozess unterliegen. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.
-
Seite 3: Inhaltsverzeichnis
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 3/36 Inhalt 1 Einleitung ......................4 1.1 Konfiguration .....................4 1.2 Einsatzbereich ..................4 2 Wichtige Hinweise ..................5 3 Aufbauen und Anschließen ................7 4 Betrieb ......................8 4.1 Einschalten ....................8 4.2 LED-Statusanzeigen ................8 4.3 Allgemeine Tastenfunktionen..............9 4.4 Aktive Tastensperre ................10... -
Seite 4: Einleitung
Lesen Sie die Betriebsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie insbesondere die Hinweise unter Gliederungspunkt 2. Andernfalls könnten Gesundheits- oder Sachschäden auftreten. Die Bosch Rexroth AG haftet nicht bei eigenmächtigen Änderungen des Gerätes oder für unsachgemäßen Gebrauch. -
Seite 5: Wichtige Hinweise
Produkt unter den in der Betriebsanleitung beschriebenen Bedingungen, dem Einsatz gemäß Typenschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bosch Rexroth AG ausgeschlossen. • die im Datenblatt und der Anleitung angegebenen Grenzwerte eingehalten werden. - Seite 6 Schutzeinrichtungen verwendet werden und vorgeschriebene Wartungsarbeiten durchgeführt werden, • bei der Entsorgung die gesetzlichen Regelungen beachtet werden. Wartung, Reparatur Reparaturen an den Betriebsmitteln dürfen nur von Bosch Rexroth autorisiertem Personal ausgeführt werden. • Nur Umbau-, Wartungs- oder Montagearbeiten ausführen, die in dieser Betriebsanleitung beschrieben sind.
-
Seite 7: Aufbauen Und Anschließen
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 7/36 Aufbauen und Anschließen Aufbauen und Anschließen Die Montage und der Anschluss dürfen nur von entsprechend ausgebildeten Fachleuten ausgeführt werden. Die jeweils geltenden Sicherheitsvorschriften des Einsatzortes sind einzuhalten! GEfAHR! vergiftungsgefahr! Giftige, ätzende Gase oder Flüssigkeiten können zu schweren Verletzungen führen. -
Seite 8: Betrieb
8/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb Betrieb Einschalten Wenn im laufenden Betrieb eine Fehlermeldung im Display erscheint, beachten Sie bitte Kapitel 5.3 „Fehlerbehebung“. Nachdem das Gerät an die Versorgungsspannung angeschlossen wurde, erscheint zu Beginn kurzeitig die Softwareversion, z.B. -
Seite 9: Allgemeine Tastenfunktionen
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 9/36 Betrieb Allgemeine Tastenfunktionen Die Bedienung erfolgt über die Tasten unterhalb des Displays. Eine ausführliche Erklärung der Menüsteuerung finden Sie in den folgenden Kapiteln. Taste Modus funktion Messwertanzeige: Wechsel der angezeigten Einheiten;... -
Seite 10: Aktive Tastensperre
10/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb Aktive Tastensperre Wenn die Tastensperre aktiviert ist, erscheint beim Aufrufen des Menüs mit der Taste die Anzeige an Stelle des Hauptmenüs. Die aktive Ziffer wird durch einen Punkt gekennzeichnet. Geben Sie mit den Tasten den Code ein und bestätigen Sie mit der... -
Seite 11: Ändern Der Basiseinstellungen
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 11/36 Betrieb Die einzelnen Menüpunkte erscheinen nicht, wenn die Option Konfiguration t nicht vorhanden ist. Beispiel: Bei a=0 sind die Menüpunkte Gerätekonfiguration zur Einstellung des Analogausgangs nicht vorhanden. Sie ▲ können die Beschreibung dieser Punkte dann überspringen. -
Seite 12: Zuleitungslänge Festlegen
12/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb 4.6.2 Zuleitungslänge festlegen Bei der Installation mit Fernanzeige müssen zur genauen Messung der Temperatur sowohl die Länge der Zuleitung als auch der Querschnitt eingegeben werden, um den Leitungswiderstand rechnerisch zu kompensieren. -
Seite 13: Tastensperre Aktivieren / Deaktivieren
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 13/36 Betrieb 4.6.5 Tastensperre aktivieren / deaktivieren Um unbefugte Änderungen der Einstellungen im Gerät zu verhindern, kann eine Tastensperre eingerichtet werden. Basic EF ► Lock Device ► Wahlmenü b E F ... - Seite 14 14/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb Die Werkseinstellungen lauten folgendermaßen: Definitionen: Schaltpunkt / Rückschaltpunkt x SPxx Einschaltverzögerung / Rückschaltverzögerung für Schaltausgang x maximaler und minimaler Messwert für die Ausgabe Ax.Hi Ax.Lo Signalform des Analogausgangs A. o ux Schaltcharakteristik des Schaltausgangs x Einheit für Temperatur...
-
Seite 15: Schaltausgänge
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 15/36 Betrieb Schaltausgänge Alle Schaltausgänge werden in gleicher Weise eingestellt. Die Nummer des Schaltausgangs wird daher mit x dargestellt. Rufen Sie den einzustellenden Schaltausgang über das Menü der entsprechenden Messgröße auf. Anzeige ▲▼... - Seite 16 16/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb frequenzausgang Ist der Ausgang als Frequenzausgang Beispiel: = 15 °C, = 80 °C F1 . L o F1 . H i definiert, wird ein Rechtecksignal mit einer mit Temperatur T und Frequenz f: Frequenz zwischen 1 Hz und 100 Hz proportional zum Messwert ausgegeben.
-
Seite 17: Schaltausgang X: Obere Schaltgrenze (Einschaltpunkt)
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 17/36 Betrieb 4.7.2 Schaltausgang x: obere Schaltgrenze (Einschaltpunkt) Die obere Schaltgrenze für den Schaltausgang Out x wird in folgendem Unter- menü gesetzt: SP1 FH 1 F1) H i Messgröße ► Out X ►... -
Seite 18: Schaltausgang X: Einschaltverzögerung
18/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb 4.7.4 Schaltausgang x: Einschaltverzögerung Im Menü Erweiterte funktionen können weitere Einstellungen für den Schaltausgang x vorgenommen werden. Das Untermenü finden Sie auf der zweiten Untermenüebene. Die Schalt- und Rückschaltverzögerungszeit verhindert das zu häufige Ansprechen des Alarms bei unruhigen Verhältnissen. -
Seite 19: Schaltausgang X: Testen Des Schaltausgangs
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 19/36 Betrieb 4.7.6 Schaltausgang x: Testen des Schaltausgangs Ein Test des Schaltausgangs kann in folgendem Menü gestartet werden: Messgröße ► Out X ► EF X ► Check Out X ► Wahlmenü ... - Seite 20 20/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb Die Tabelle zeigt ein Beispiel mit der Werkseinstellung und mit invertierter Statusfunktion für LED3. Die Schaltpunkte sind wie folgt definiert: SP3 = 70 °C, rP3 = 65 °C SP4 = 80 °C, rP4 = 75 °C...
-
Seite 21: Analogausgänge
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 21/36 Betrieb Analogausgänge 4.8.1 Analogausgang x: Zuweisung der oberen Grenze Hier erfolgt die Zuweisung, bei welcher Temperatur das maximale Analogsignal ausgegeben werden soll. Die Einstellung erfolgt im Menü. Öffnen Sie die Werteliste mit der Taste Stellen Sie den Wert mit den Tasten und bestätigen Sie mit der Taste... -
Seite 22: Analogausgang X: Festlegen Der Signalform
22/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb 4.8.3 Analogausgang x: festlegen der Signalform Der Analogausgang kann als Spannungs- oder Stromausgang mit unterschied- lichen Wertebereichen definiert werden. Die Einstellung erfolgt im Menü. Messgröße ► ► Set A .OUtX ►... -
Seite 23: Diagnosemöglichkeiten
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 23/36 Betrieb Diagnosemöglichkeiten Das Gerät ist in der Lage, die Ereignisse für einen Schaltausgang zu protokollieren. Als Ereignis wird dabei das Aufleuchten der LED bezeichnet. Damit hängt die Aufzeichnung der Schaltvorgänge von der Einstellung der Schaltfunktion der LEDs ab (siehe 4.7.7). -
Seite 24: Maximale Und Minimale Temperatur
24/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Betrieb Falls keine Ereignisse aufgezeichnet wurden, wechselt die Anzeige zwischen Jorx Die gespeicherten Daten werden nach 6 Monaten überschrieben. 4.9.2 Maximale und minimale Temperatur Hier werden die gespeicherte maximale und minimale Temperatur angezeigt oder gelöscht. -
Seite 25: Verzögerung Zur Min/Max-Speicherung Der Temperatur
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 25/36 Betrieb 4.9.4 verzögerung zur Min/Max-Speicherung der Temperatur Um bei Temperaturschwankungen zuverlässige Werte aufzuzeichnen, kann eine Verzögerungszeit zur Speicherung der minimalen und der maximalen Temperatur eingestellt werden. Hier wird die Zeitspanne in Sekunden angegeben, in der das Signal kontinuierlich anliegen muss, ehe die Temperatur protokolliert wird. -
Seite 26: Instandhaltung
Sollte ein Fehler beim Betrieb auftreten, finden Sie in der folgenden Tabelle Hinweise für die Fehlersuche und Beseitigung. Sollten Sie Fragen haben, wenden Sie sich bitte an eine der Bosch Rexroth Servicevertretungen. Halten Sie dazu bitte die Daten des Typenschildes bereit. -
Seite 27: Technische Daten
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 27/36 Technische Daten Technische Daten Sonde: Betriebsdruck max. 5 bar Betriebstemperatur -40 °C bis +100 °C (-40 °F to 212 °F) Material Messing oder Edelstahl 1.4571 Display: Temperaturanzeigebereich -20 °C bis +120 °C (-4 °F to 248 °F) Einstellbereich Alarm 0 °C bis 100 °C (32 °F to 212 °F) -
Seite 28: Abmessungen
28/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Technische Daten Abmessungen: Alle Abmessungen in mm Anzeige um min. 270° drehbar/ housing turnable min. 270° M12x1 10,5 LEDs SW27/ 27A/F Ø26,9 G1/2... - Seite 29 RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 29/36 Technische Daten Fernanzeige Draufsicht/ top view Rückseite/ M12x back side LED's Federclip/ spring clip M12x M12x1 Draufsicht/ top view 10,5 SW27/ 27A/F G1/2 Ø11...
-
Seite 30: Steckerbelegung
30/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Technische Daten Steckerbelegung Direktmontage 4 Temp out > PNP 1 +24VDC 2 Temp out2 > PNP 3 GND 4 Temp out1 > PNP 1 +24VDC 2 Temp out4 > PNP 3 GND 4 Temp out3 >... -
Seite 31: Aktuelle Einstellungen
RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 31/36 Anhang: Übersicht Menüabfolge Aktuelle Einstellungen Ausführung mit bis zu 4 Schaltausgängen: Schaltausgänge Basiseinstellungen Diagnose o. u ni SJ. o u t. u ni t. M M o. H i dt. M M o. - Seite 32 32/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Technische Daten...
- Seite 33 RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 33/36 Technische Daten...
- Seite 34 34/36 Bosch Rexroth AG Typ ABZMT | RD 50224-B/03.12 Technische Daten...
- Seite 35 RD 50224-B/03.12 | Typ ABZMT Bosch Rexroth AG 35/36 Technische Daten...
- Seite 36 Bosch Rexroth AG Hydraulics Zum Eisengießer 1 97816 Lohr am Main, Germany Telefon: +49 (0) 93 52 - 18 0 info.hydraulics@boschrexroth.de www.boschrexroth.com Printed in Germany RD 50224-B/03.12...
