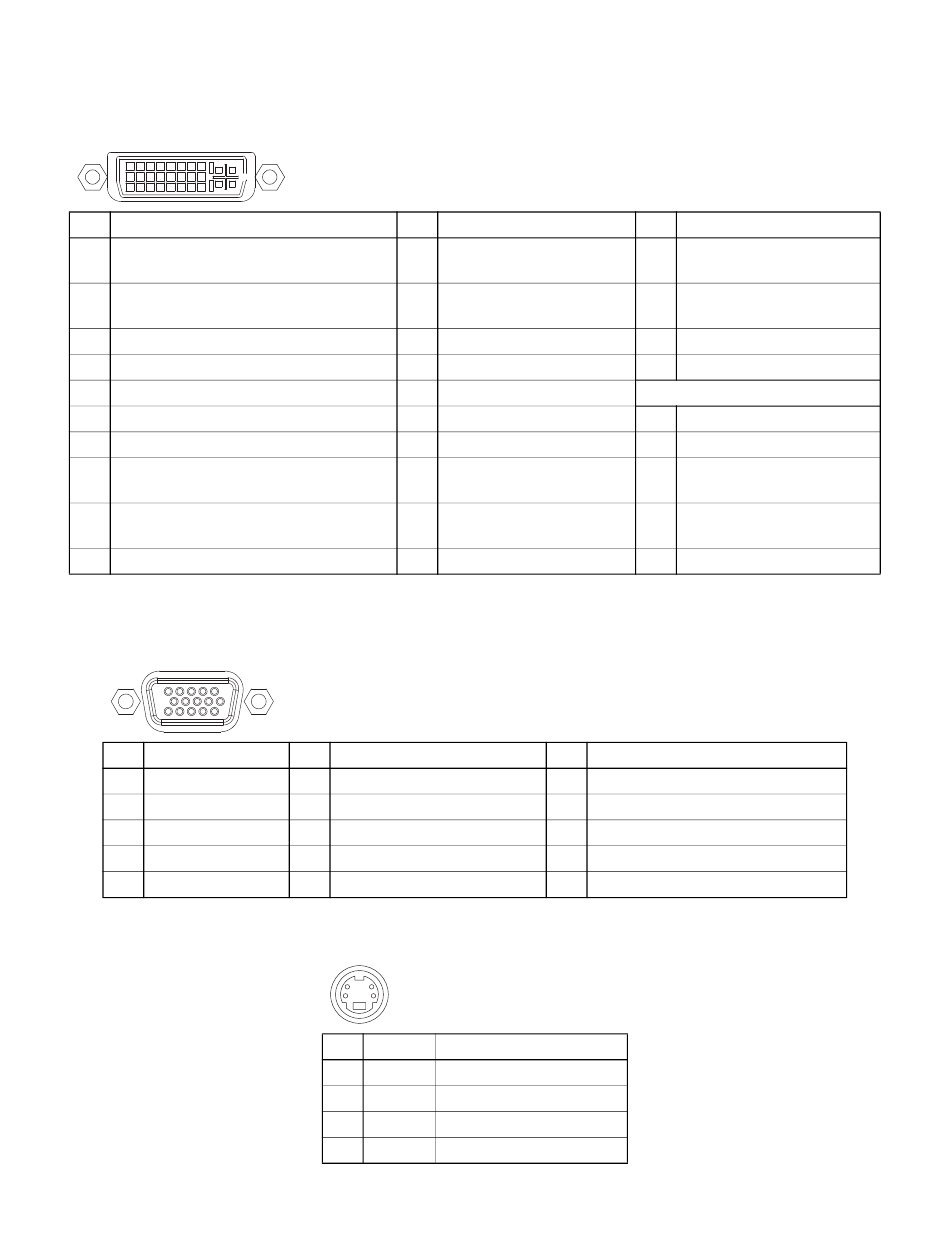

Datenanschlüsse und Pinbelegung

DVI-I Digital und Analog

DVI-I IN ist eine DVI-D-Einzelverbindung. Diese Verbindung unterstützt digitale und analoge (RGBS/YPbPr)
Signale. Analoge Daten erscheinen auf Pin 8 und Pin C1–C5.
C1 C2
1 8
9 16
C5 C5
17 24
C3 C4
Pin Signal
1 T.M.D.S. DATA 2-
2 T.M.D.S. DATA 2+
3 T.M.D.S. DATA 2/4 ABSCHIRMUNG
4 Nicht verwendet
5 Nicht verwendet
6 DDC-UHR
7 DDC-DATEN
8 ANALOGE VERTIKALSYNCHRONISATION
(Nur DVI-I IN)
9 T.M.D.S. DATA 1-
10 T.M.D.S. DATA 1+

VGA

VGA IN unterstützt RGBS 2, YPbPr und SOG 2 Signale.
5 1
10 6
12 11
Pin Beschreibung
1 ROT
2 GRÜN
3 BLAU
4 ÖFFNER
5 GND

S-Video

Pin Signal
11 T.M.D.S. DATA 1/3
ABSCHIRMUNG
12 Nicht verwendet
13 Nicht verwendet
14 SPEISESPANNUNG +5 V
15 GND
16 HOT-PLUG-ERKENNUNG
17 T.M.D.S. DATA 0-
18 T.M.D.S. DATA 0+
19 T.M.D.S. DATA 0/5
ABSCHIRMUNG
20 Nicht verwendet
Pin Beschreibung
6 ERDUNG ROT
7 ERDUNG GRÜN
8 ERDUNG BLAU
9 +5 VD
10 ERDUNG SYNCHRONISATION
4 3
2 1
Pin Name Beschreibung
1 GND Erde (Y)
2 GND Erde (Y)
3 Y Intensität (Leuchtdichte)
4 C Intensität (Chrominanz)
Pin Signal
21 Nicht verwendet
22 T.M.D.S.-UHR
ABSCHIRMUNG
23 T.M.D.S.-UHR+
24 T.M.D.S.-UHR–
Nur DVI-I IN
C1 ANALOG ROT
C2 ANALOG GRÜN
C3 ANALOG BLAU
C4 ANALOGE HORIZONTAL-
SYNCHRONISATION
C5 ANALOGE ERDUNG
Pin Beschreibung
11 ÖFFNER
12 DDC_SDA
13 HORIZONTAL-SYNCHRONISATION
14 VERTIKAL-SYNCHR.
15 DDC_SCL
Übersicht Anschlussfelder | 21
