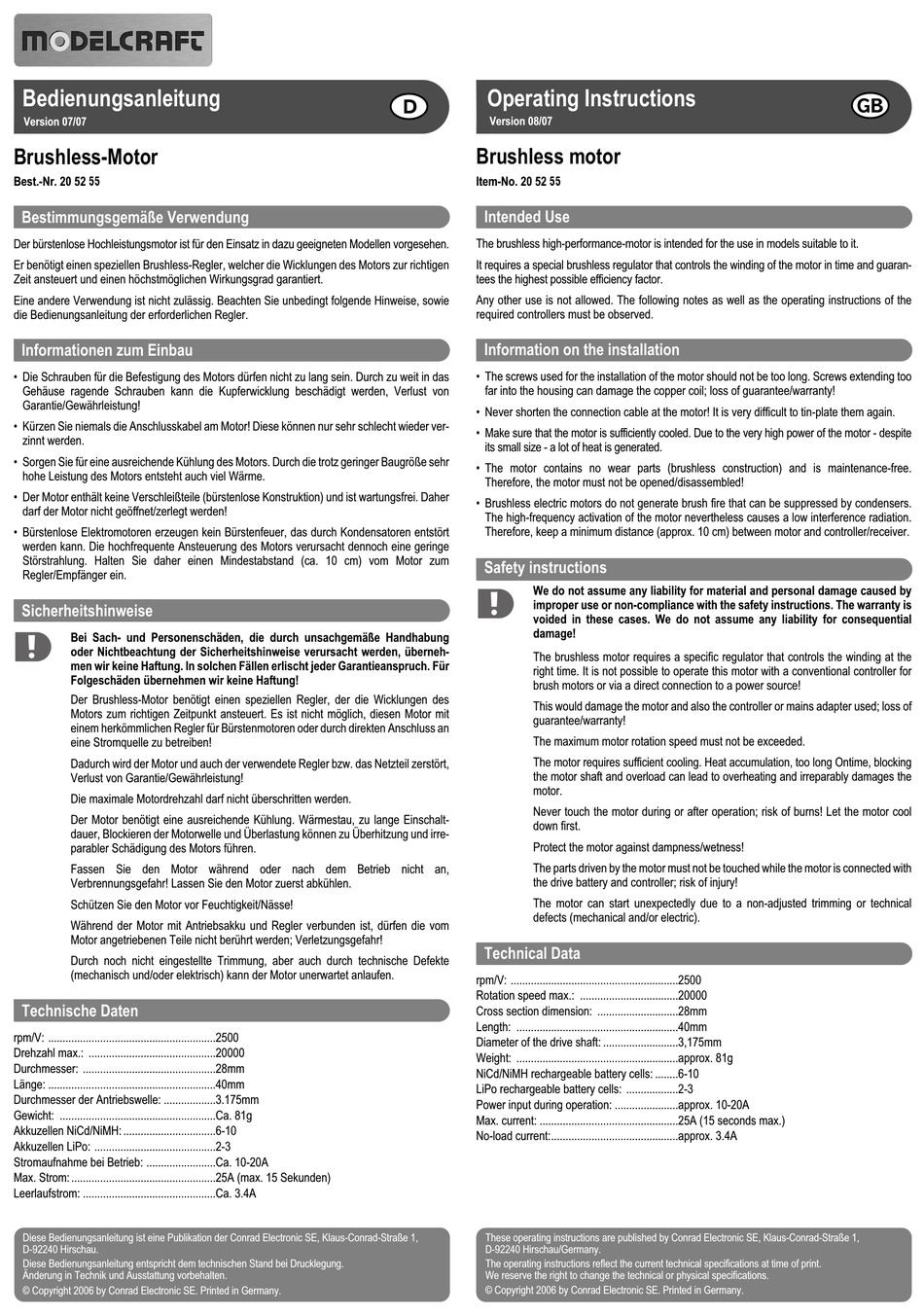

ModelCraft 20 52 55 Bedienungsanleitung

Bedienungsanleitung
Version 07/07
Brushless-Motor
Best.-Nr. 20 52 55
Bestimmungsgemäße Verwendung
Der bürstenlose Hochleistungsmotor ist für den Einsatz in dazu geeigneten Modellen vorgesehen.
Er benötigt einen speziellen Brushless-Regler, welcher die Wicklungen des Motors zur richtigen
Zeit ansteuert und einen höchstmöglichen Wirkungsgrad garantiert.
Eine andere Verwendung ist nicht zulässig. Beachten Sie unbedingt folgende Hinweise, sowie
die Bedienungsanleitung der erforderlichen Regler.
Informationen zum Einbau
• Die Schrauben für die Befestigung des Motors dürfen nicht zu lang sein. Durch zu weit in das
Gehäuse ragende Schrauben kann die Kupferwicklung beschädigt werden, Verlust von
Garantie/Gewährleistung!
• Kürzen Sie niemals die Anschlusskabel am Motor! Diese können nur sehr schlecht wieder ver-
zinnt werden.
• Sorgen Sie für eine ausreichende Kühlung des Motors. Durch die trotz geringer Baugröße sehr
hohe Leistung des Motors entsteht auch viel Wärme.
• Der Motor enthält keine Verschleißteile (bürstenlose Konstruktion) und ist wartungsfrei. Daher
darf der Motor nicht geöffnet/zerlegt werden!
• Bürstenlose Elektromotoren erzeugen kein Bürstenfeuer, das durch Kondensatoren entstört
werden kann. Die hochfrequente Ansteuerung des Motors verursacht dennoch eine geringe
Störstrahlung. Halten Sie daher einen Mindestabstand (ca. 10 cm) vom Motor zum
Regler/Empfänger ein.
Sicherheitshinweise
Bei Sach- und Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachtung der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Für
Folgeschäden übernehmen wir keine Haftung!
Der Brushless-Motor benötigt einen speziellen Regler, der die Wicklungen des
Motors zum richtigen Zeitpunkt ansteuert. Es ist nicht möglich, diesen Motor mit
einem herkömmlichen Regler für Bürstenmotoren oder durch direkten Anschluss an
eine Stromquelle zu betreiben!
Dadurch wird der Motor und auch der verwendete Regler bzw. das Netzteil zerstört,
Verlust von Garantie/Gewährleistung!
Die maximale Motordrehzahl darf nicht überschritten werden.
Der Motor benötigt eine ausreichende Kühlung. Wärmestau, zu lange Einschalt-
dauer, Blockieren der Motorwelle und Überlastung können zu Überhitzung und irre-
parabler Schädigung des Motors führen.
Fassen Sie den Motor während oder nach dem Betrieb nicht an,
Verbrennungsgefahr! Lassen Sie den Motor zuerst abkühlen.
Schützen Sie den Motor vor Feuchtigkeit/Nässe!
Während der Motor mit Antriebsakku und Regler verbunden ist, dürfen die vom
Motor angetriebenen Teile nicht berührt werden; Verletzungsgefahr!
Durch noch nicht eingestellte Trimmung, aber auch durch technische Defekte
(mechanisch und/oder elektrisch) kann der Motor unerwartet anlaufen.
Technische Daten
rpm/V: ..........................................................2500
Drehzahl max.: ............................................20000
Durchmesser: ..............................................28mm
Länge: ..........................................................40mm
Durchmesser der Antriebswelle: ..................3.175mm
Gewicht: ......................................................Ca. 81g
Akkuzellen NiCd/NiMH: ................................6-10
Akkuzellen LiPo: ..........................................2-3
Stromaufnahme bei Betrieb: ........................Ca. 10-20A
Max. Strom: ..................................................25A (max. 15 Sekunden)
Leerlaufstrom: ..............................................Ca. 3.4A
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Straße 1,
D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2006 by Conrad Electronic SE. Printed in Germany.
Operating Instructions
i
Version 08/07
Brushless motor
Item-No. 20 52 55
Intended Use
The brushless high-performance-motor is intended for the use in models suitable to it.
It requires a special brushless regulator that controls the winding of the motor in time and guaran-
tees the highest possible efficiency factor.
Any other use is not allowed. The following notes as well as the operating instructions of the
required controllers must be observed.
Information on the installation
• The screws used for the installation of the motor should not be too long. Screws extending too
far into the housing can damage the copper coil; loss of guarantee/warranty!
• Never shorten the connection cable at the motor! It is very difficult to tin-plate them again.
• Make sure that the motor is sufficiently cooled. Due to the very high power of the motor - despite
its small size - a lot of heat is generated.
• The motor contains no wear parts (brushless construction) and is maintenance-free.
Therefore, the motor must not be opened/disassembled!
• Brushless electric motors do not generate brush fire that can be suppressed by condensers.
The high-frequency activation of the motor nevertheless causes a low interference radiation.
Therefore, keep a minimum distance (approx. 10 cm) between motor and controller/receiver.
Safety instructions
We do not assume any liability for material and personal damage caused by
improper use or non-compliance with the safety instructions. The warranty is
voided in these cases. We do not assume any liability for consequential
damage!
The brushless motor requires a specific regulator that controls the winding at the
right time. It is not possible to operate this motor with a conventional controller for
brush motors or via a direct connection to a power source!
This would damage the motor and also the controller or mains adapter used; loss of
guarantee/warranty!
The maximum motor rotation speed must not be exceeded.
The motor requires sufficient cooling. Heat accumulation, too long Ontime, blocking
the motor shaft and overload can lead to overheating and irreparably damages the
motor.
Never touch the motor during or after operation; risk of burns! Let the motor cool
down first.
Protect the motor against dampness/wetness!
The parts driven by the motor must not be touched while the motor is connected with
the drive battery and controller; risk of injury!
The motor can start unexpectedly due to a non-adjusted trimming or technical
defects (mechanical and/or electric).
Technical Data
rpm/V: ..........................................................2500
Rotation speed max.: ..................................20000
Cross section dimension: ............................28mm
Length: ........................................................40mm
Diameter of the drive shaft: ..........................3,175mm
Weight: ........................................................approx. 81g
NiCd/NiMH rechargeable battery cells: ........6-10
LiPo rechargeable battery cells: ..................2-3
Power input during operation: ......................approx. 10-20A
Max. current: ................................................25A (15 seconds max.)
No-load current:............................................approx. 3.4A
These operating instructions are published by Conrad Electronic SE, Klaus-Conrad-Straße 1,
D-92240 Hirschau/Germany.
The operating instructions reflect the current technical specifications at time of print.
We reserve the right to change the technical or physical specifications.
© Copyright 2006 by Conrad Electronic SE. Printed in Germany.
