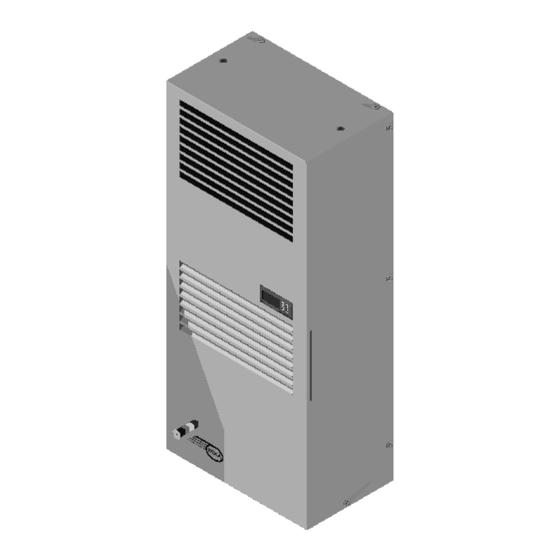

TEXA EGO Serie Montage-, Betriebs- Und Wartungsanleitung

Schaltschrank-kühlgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Installation, operation and maintenance manual
Manuale di installazione, uso e manutenzione
Montage-Betriebs und Wartungsanleitung
Notice de montage et d'entretien
Manual de montaje y servicio
Air conditioner for electric enclosure
Condizionatore per armadi elettrici
Schaltschrank-Kühlgerät
Climatiseur pour armoires électriques
Climatizador para armarios eléctricos
Read carefully and completely before installation. Keep the manual until unit decommissioning.
Leggere attentamente e completamente prima dell'installazione e conservare fino allo smaltimento.
Lesen Sie das vorliegende Handbuch in allen seinen Teilen aufmerksam durch, bevor das Gerät installiert wird. Das
Handbuch muss bis zum Abbau des Geräts aufbewahrt werden.
Lisez attentivement le contenu de cette notice avant de monter le climatiseur et conservez-la soigneusement jus-
qu'à la mise au rebut de l'appareil.
Leer detenidamente y por completo este manual antes de instalar la unidad y guardarlo hasta el desmantelamiento.
Downloaded from
www.Manualslib.com
A T T E N T I O N !
manuals search engine
EGO04B
EGO04C
EGO06B
EGO06C
EGO06G
EGO08B
EGO08C
EGO08G
EGO10B
EGO10C
EGO10G
C17000003R01

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TEXA EGO Serie

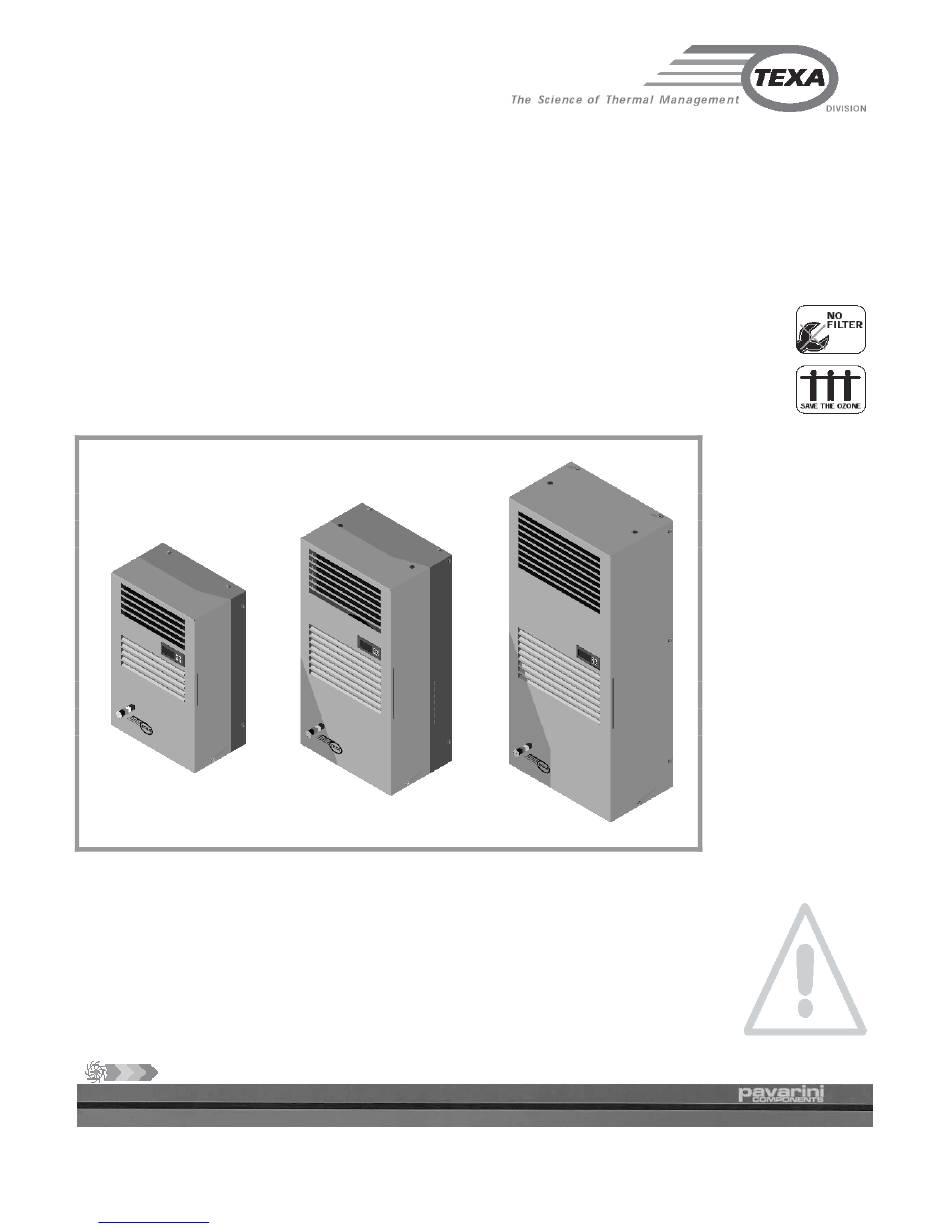

  • Seite 1 Installation, operation and maintenance manual Manuale di installazione, uso e manutenzione Montage-Betriebs und Wartungsanleitung Notice de montage et d’entretien Manual de montaje y servicio Air conditioner for electric enclosure Condizionatore per armadi elettrici Schaltschrank-Kühlgerät Climatiseur pour armoires électriques Climatizador para armarios eléctricos EGO04B EGO04C EGO06B...
  • Seite 2 A T T E N T I O N ! • • • Working on the unit only by quali- Solo personale qualificato e auto- Arbeiten am Gerät dürfen nur von fied and authorized personnel. rizzato può effettuare servizio tec- qualifiziertem autorisiertem •...
  • Seite 3 F.7.1 Performances / Prestazioni / Leistungen / Performances / Prestaciones EGO04 EGO06 EGO08 EGO10 P (W) Ta (°C) Ti (°C) Useful cooling output Ambient temperature Enclosure internal temperature I T A Potenza frigorifera utile Temperatura ambiente Temperatura interna armadio Nutzkühlleistung Umgebungstemperatur Schaltschrank-Innentemperatur Puissance frigorifique utilisée...
  • Seite 4 13.1 Dimensions / Dimensioni Abmessungen / Dimensions Dimensiones EGO04B / EGO04C EGO06B / EGO06C / EGO06G EGO08B / EGO08C / EGO08G EGO10B / EGO10C / EGO10G External Semi-recessed Esterno Semincassato Außenmontage Teileinbau Extérieur Partiellement encastré Exterior Parcial empotrado Downloaded from www.Manualslib.com manuals search engine...
  • Seite 5 16.1 Drilling templates / Dime di foratura Montage ausschnitte / Gabarits de perçage Plantillas de perforación EGO04B / EGO04C EGO06B / EGO06C / EGO06G EGO08B / EGO08C / EGO08G EGO10B / EGO10C / EGO10G EGO..B EGO..C,G EGO..B,C,G External External Semi-recessed Esterno Esterno Semincassato...
  • Seite 6 Updates / Aggiornamenti / Neubearbeitungen / Mises à jour / Puestas al dia Updates of this page, if any, replace the drilling templates of the previous page. La eventuale presenza di aggiornamenti annulla e sostituisce le dime di foratura della pagina precedente. Etwaige Neubearbeitungen auf dieser Seite ersetzen die Montageausschnitte der vorigen Seite.
  • Seite 7 F.19.1 F.22.1 F.25.1 F.27.0 F.28.1 F.31.1 F.33.0 F.34.1 F.36.0 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 8 • 1. Cooling unit application. If the cooling unit has to be installed on a 8.2 Versions with an autotransformer The cooling units described in this manual are door, make sure the door can take the (EGO06G / EGO08G / EGO10G) These bi-phase versions are set for two supply designed and built to cool the air inside weight.

  • Seite 9: Troubleshooting

    10. Maintenance. 11. Technical information. down in this manner. The gas is then drawn Caution! Before embarking on any mainte- 11.1 Operating principle. back into the compressor and the above de- nance work, switch current off to the enclo- The cooling unit for electric enclosures works scribed cycle is repeated.
  • Seite 10 • 1. Destinazione d’uso del condizionatore. La tensione di alimentazione disponibile magnetotermici, con distanza tra i contatti di I condizionatori descritti in questo manuale so- deve rispondere alle caratteristiche ripor- almeno 3 mm con contatti aperti secondo le ta- no progettati e realizzati per il raffreddamento tate sulla targa dati del condizionatore.

  • Seite 11: Manutenzione

    tura); il capillare (EXP) all’uscita dal quale, trovandosi LAL = 10 (SP-LA= allarme bassa tempe- a pressione e temperature molto più basse, ne- Intervento Frequenza ratura); bulizza. Viene ricevuto, allora, dalla batteria di Controllo ed eventuale puli- Ogni tre tAL = Yes (memoria allarmi);...
  • Seite 12 • 1. Anwendungsbereich des Kühlgerätes. Das Kühlgerät muss so montiert werden, rät darf nach eine Betriebsstop nicht sofort wie- Die in dieser Anleitung beschriebenen Kühlge- dass sich Luftansaugloch der eingeschaltet werden. Daher ist es ange- räte sind für die Kühlung der Innenluft von Schrank möglichst hoch befindet.

  • Seite 13: Wartung

    PtC = 1 (1 Minute für Parameter PSC); oder Kondensator (C) transportiert, wo es durch HAL = 10 (SP+HA= Alarmmeldung hohe die Umgebungsluft abgekühlt und vom gasför- Arbeiten Häufigkeit Temperatur); migen in den flüssigen Zustand überführt wird. Wärmeaustauscher der Au- Alle 3 LAL = 10 (SP-LA= Alarmmeldung nied-...
  • Seite 14 • 1. Emploi du climatiseur. Le climatiseur doit être monté dans la po- tion des bornes. Après avoir été arrêté, le cli- Les climatiseurs décrits dans ce manuel ont été sition prévue. L'inclinaison maximale tolé- matiseur ne doit pas être remis en route immé- étudiés et développés pour refroidir l'air à...

  • Seite 15: Entretien

    rature); l'air ambiant pour se transformer à l'état liquide. LAL = 10 (SP-LA= alarme température Il passe ensuite à travers le capillaire (EXP) à la Description de l'opéra- Fréquence basse); sortie du quel il se transforme en vapeur car la tion tAL = Yes pression est beaucoup plus basse.
  • Seite 16 1. Uso previsto del acondicionador. cadas en la placa de datos del acondicio- estar protegida por un disyuntor / fusible o un Las unidades refrigeradoras descritas en este nador. interruptor magnetotérmico con distancia entre manual se han desarrollado y construido para El acondicionador debe instalarse en la los contactos de 3 mm como mínimo cuando •...

  • Seite 17: Mantenimiento

    retardo entre una parada y un de es enfriado por el aire del ambiente, pa- arranque sucesivo); sando así de gas a líquido. En estado líquido Intervención Frecuencia PtC = 1 (1 minuto para parámetro PSC); pasa seguidamente a través del conducto ca- Controlar y si fuera nece- Cada 3 me- HAL = 10...
  • Seite 18 Wiring diagram / Schema elettrico / Anschlusschema / Schéma électrique / Esquema eléctrico electronic control controllo elettronico Elektronische Steuerung evaporator fan condensatore ventilatore Kondensator capacitor evaporatore Verdampfenventilator condenser fan condensatore ventilatore Kondensator capacitor condensatore Verflüssigerventilator compressor starting condensatore di avviamento Betriebskondensator capacitor compressore...
  • Seite 19 EGO04BM EGO04CM θ θ L1 N L1 N EGO04BT EGO06BM/EGO08BM θ p> PE 80 81 L1 N EGO06CM/EGO08CM EGO06GM/EGO08GM θ θ p> p> 400 440 L2 L2 L1 N 0-440 V (0-400 V) Downloaded from www.Manualslib.com manuals search engine...
  • Seite 20 EGO06BT/EGO08BT EGO06GT/EGO08GT 5 6 7 11 12 p> p> L1 N 0-440 V (0-400 V) EGO10BM EGO10CM θ θ p> p> L1 N EGO10GM EGO10BT 4 5 6 θ p> p> L1 N 81 82 0 400 440 0-440 V (0-400 V) Downloaded from www.Manualslib.com...
  • Seite 21 EGO10GT p> 82 83 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 22 Updates / Aggiornamenti / Neubearbeitungen / Mises à jour / Puestas al dia Updates of this page, if any, replace the wiring diagrams of the previous pages. La eventuale presenza di aggiornamenti annulla e sostituisce gli schemi elettrici delle pagine precedenti. Etwaige Neubearbeitungen auf dieser Seite ersetzen die Schaltpläne der vorigen Seiten.
  • Seite 23 Notes Downloaded from www.Manualslib.com manuals search engine...
  • Seite 24 Spare parts / Ricambi / Ersatzteile / Pièces détachées / Piezas de repuestro front structure scocca anteriore Vorderer Gehäuserahmen rear structure scocca posteriore Hinterer Gehäuserahmen autotransformer autotrasformatore Spartransformator condenser fan ventilatore condensatore Verflüssigerlüfter evaporator fan ventilatore evaporatore Verdampferlüfter pressostat pressostato Pressostat thermostat / electronic termostato / termostato...
  • Seite 25 EGO04B EGO04C EGO06B EGO06C EGO06G EGO08B EGO08C EGO08G EGO10B EGO10C EGO10G Downloaded from www.Manualslib.com manuals search engine...
  • Seite 26 GUARANTEE / GARANZIA / GARANTIE / GARANTIE / GARANTÍA Pavarini Components Spa guarantees its product free from Quality defects. It also guarantees for: 12 months all the product’s components starting from the date they are put on the market and when they are used in the following conditions: 1) When the temperatures of the panel or enclosure are no higher or lower than those indicated on the rating plate.

  • Seite 27: Declaracion De Conformidad

    Para cada componente que resultara defectuoso, en el periodo de garantía, la Pavarini Components SpA procederá, a su indiscutible juicio, a la reparación y/o sustitución, en sus propios establecimien- tos o en empresa autorizada por ella, sin ningún adeudo de los componentes que resultaran defectuosos. Eventuales gastos adicionales derivantes de la remoción, desplazamiento y eventual instalación no serán imputables a la Pavarini Components SpA.
  • Seite 28 Installation, operation and maintenance manual Manuale di installazione, uso e manutenzione Montage-Betriebs und Wartungsanleitung Notice de montage et d’entretien Manual de montaje y servicio Air conditioner for electric enclosure Condizionatore per armadi elettrici Schaltschrank-Kühlgerät Climatiseur pour armoires électriques Climatizador para armarios eléctricos EGO12B EGO12C EGO12G...
  • Seite 29 Installation, operation and maintenance manual Manuale di installazione, uso e manutenzione Montage-Betriebs und Wartungsanleitung Notice de montage et d’entretien Manual de montaje y servicio Air conditioner for electric enclosure Condizionatore per armadi elettrici Schaltschrank-Kühlgerät Climatiseur pour armoires électriques Climatizador para armarios eléctricos EGO30B EGO30L EGO40B...
  • Seite 30 A T T E N T I O N ! • • • Working on the unit only by quali- Solo personale qualificato e auto- Arbeiten am Gerät dürfen nur von fied and authorized personnel. rizzato può effettuare servizio tec- qualifiziertem autorisiertem •...
  • Seite 31 F.48.0 Performances / Prestazioni / Leistungen / Performances / Prestaciones EGO30 EGO40 P (W) Ta (°C) Ti (°C) Useful cooling output Ambient temperature Enclosure internal temperature I T A Potenza frigorifera utile Temperatura ambiente Temperatura interna armadio Nutzkühlleistung Umgebungstemperatur Schaltschrank-Innentemperatur Puissance frigorifique utilisée Température ambiante Température intérieure armoire...
  • Seite 32 50.1 Dimensions / Dimensioni Abmessungen / Dimensions Dimensiones EGO30B / EGO30L EGO40B / EGO40L External Semi-recessed Esterno Semincassato Außenmontage Teileinbau Extérieur Partiellement encastré Exterior Parcial empotrado 51.1 Drilling templates / Dime di foratura Montage ausschnitte / Gabarits de perçage Plantillas de perforación EGO30B / EGO30L EGO40B / EGO40L External...
  • Seite 33 Updates / Aggiornamenti / Neubearbeitungen / Mises à jour / Puestas al dia Updates of this page, if any, replace the drilling templates of the previous page. La eventuale presenza di aggiornamenti annulla e sostituisce le dime di foratura della pagina precedente. Etwaige Neubearbeitungen auf dieser Seite ersetzen die Montageausschnitte der vorigen Seite.
  • Seite 34 Notes Downloaded from www.Manualslib.com manuals search engine...
  • Seite 35 F.52.1 F.22.1 F.25.1 F.55.1 F.53.1 F.59.1 F.33.0 F.54.1 F.36.0 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 36 • 1. Cooling unit application. If the cooling unit has to be installed on a 9. First start up and adjustment. The cooling units described in this manual are door, make sure the door can take the If, prior to installation, the cooling unit was left in an incorrect position (figure F.1.0), wait at least designed and built to cool the air inside weight.

  • Seite 37: Safety Devices

    the refrigerant circulates inside it. The refriger- 11.2 Safety devices. ant used is R134a, chlorine free and harmless The refrigeration circuit is fitted with a high Frequency for the ozone layer. The unit is divided into two pressure safety switch P (figure F.36.0) set at Check the external air heat Every 3 hermetically separated sections where the am-...
  • Seite 38 • 1. Destinazione d’uso del condizionatore. La tensione di alimentazione disponibile magnetotermici, con distanza tra i contatti di I condizionatori descritti in questo manuale so- deve rispondere alle caratteristiche ripor- almeno 3 mm con contatti aperti secondo le ta- no progettati e realizzati per il raffreddamento tate sulla targa dati del condizionatore.
  • Seite 39 La Pavarini Components non si assume alcuna Eventuali riparazioni devono essere effettuate L’armadio in questo modo si raffredda. Il gas responsabilità nel caso di modifica da parte del solo da personale specializzato autorizzato. viene quindi nuovamente aspirato dal compres- cliente dei parametri impostati senza relativa sore per ripetere il ciclo già...
  • Seite 40 • 1. Anwendungsbereich des Kühlgerätes. Das Kühlgerät muss so montiert werden, F.55.1). Das Kühlgerät darf nach eine Betriebs- Die in dieser Anleitung beschriebenen Kühlge- dass sich Luftansaugloch stop nicht sofort wieder eingeschaltet werden. räte sind für die Kühlung der Innenluft von Schrank möglichst hoch befindet.

  • Seite 41: Wartung

    Pavarini Components übernimmt keinerlei Haf- dung von Original-Ersatzteilen durchgeführt abgekühlt wird, und geht aufgrund der aufge- tung für den Fall, dass der Kunde die eingege- werden. nommenen Wärme vom flüssigen in den gas- benen Parameter eigenständig und ohne Ge- förmigen Zustand über. Daraufhin wird das Gas nehmigung verändert.
  • Seite 42 • 1. Emploi du climatiseur. Le climatiseur doit être monté dans la po- tion des bornes (figure F.55.1). Après avoir été Les climatiseurs décrits dans ce manuel ont été sition prévue. L'inclinaison maximale tolé- arrêté, le climatiseur ne doit pas être remis en étudiés et développés pour refroidir l'air à...

  • Seite 43: Entretien

    Pavarini Components décline toute responsabi- Les réparations éventuelles doivent être effec- qui se refroidit, et retourne à l'état gazeux, lité en cas de modification des paramètres pro- tuées par un personnel spécialisé et agréé en grâce à la chaleur absorbée. Le gaz est à nou- grammés effectuée par le client sans autorisa- utilisant que des pièces de rechange d'origine.
  • Seite 44 1. Uso previsto del acondicionador. cadas en la placa de datos del acondicio- estar protegida por un disyuntor / fusible o un Las unidades refrigeradoras descritas en este nador. interruptor magnetotérmico con distancia entre manual se han desarrollado y construido para El acondicionador debe instalarse en la los contactos de 3 mm como mínimo cuando •...

  • Seite 45: Mantenimiento

    salida OUT2); Las reparaciones que pudieran ser necesarias 11.2 Dispositivos de seguridad. buF = OFF (configuración de la función buf- sólo podrán ser efectuadas por personal espe- El circuito refrigerador está provisto de un pre- fer); cializado y autorizado, utilizando exclusiva- sóstato de alta presión P (figura F.36.0) que e- mente recambios originales.
  • Seite 46 Wiring diagram / Schema elettrico / Anschlusschema / Schéma électrique / Esquema eléctrico electronic control controllo elettronico Elektronische Steuerung evaporator fan condensatore ventilatore Kondensator capacitor evaporatore Verdampfenventilator condenser fan condensatore ventilatore Kondensator capacitor condensatore Verflüssigerventilator compressor starting condensatore di avviamento Betriebskondensator capacitor compressore...
  • Seite 47 EGO30BM 2.5 mm θ p> EGO30BT 2.5 mm p> 81 82 EGO40BM 2.5 mm θ p> Downloaded from www.Manualslib.com manuals search engine...
  • Seite 48 EGO40BT 2.5 mm p> 81 82 EGO30LM / EGO40LM θ p> EGO30LT / EGO30LT p> Downloaded from www.Manualslib.com manuals search engine...
  • Seite 49 Updates / Aggiornamenti / Neubearbeitungen / Mises à jour / Puestas al dia Updates of this page, if any, replace the wiring diagrams of the previous pages. La eventuale presenza di aggiornamenti annulla e sostituisce gli schemi elettrici delle pagine precedenti. Etwaige Neubearbeitungen auf dieser Seite ersetzen die Schaltpläne der vorigen Seiten.
  • Seite 50 Spare parts / Ricambi / Ersatzteile / Pièces détachées / Piezas de repuestro front structure scocca anteriore Vorderer Gehäuserahmen rear structure scocca posteriore Hinterer Gehäuserahmen autotransformer autotrasformatore Spartransformator condenser fan ventilatore condensatore Verflüssigerlüfter evaporator fan ventilatore evaporatore Verdampferlüfter pressostat pressostato Pressostat thermostat / electronic termostato / termostato...
  • Seite 51 EGO30B EGO30L EGO40B EGO40L Downloaded from www.Manualslib.com manuals search engine...
  • Seite 52 Notes Downloaded from www.Manualslib.com manuals search engine...
  • Seite 53 Notes Downloaded from www.Manualslib.com manuals search engine...
  • Seite 54 GUARANTEE / GARANZIA / GARANTIE / GARANTIE / GARANTÍA Pavarini Components Spa guarantees its product free from Quality defects. It also guarantees for: 12 months all the product’s components starting from the date they are put on the market and when they are used in the following conditions: 1) When the temperatures of the panel or enclosure are no higher or lower than those indicated on the rating plate.

  • Seite 55: Declaracion De Conformidad

    Para cada componente que resultara defectuoso, en el periodo de garantía, la Pavarini Components SpA procederá, a su indiscutible juicio, a la reparación y/o sustitución, en sus propios establecimien- tos o en empresa autorizada por ella, sin ningún adeudo de los componentes que resultaran defectuosos. Eventuales gastos adicionales derivantes de la remoción, desplazamiento y eventual instalación no serán imputables a la Pavarini Components SpA.
  • Seite 56 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 57 Installation, operation and maintenance manual Manuale di installazione, uso e manutenzione Montage-Betriebs und Wartungsanleitung Notice de montage et d’entretien Manual de montaje y servicio Air conditioner for electric enclosure Condizionatore per armadi elettrici Schaltschrank-Kühlgerät Climatiseur pour armoires électriques Climatizador para armarios eléctricos EGO04B EGO04C EGO06B...
  • Seite 58 A T T E N T I O N ! • • • Working on the unit only by quali- Solo personale qualificato e auto- Arbeiten am Gerät dürfen nur von fied and authorized personnel. rizzato può effettuare servizio tec- qualifiziertem autorisiertem •...
  • Seite 59 F.7.1 Performances / Prestazioni / Leistungen / Performances / Prestaciones EGO04 EGO06 EGO08 EGO10 P (W) Ta (°C) Ti (°C) Useful cooling output Ambient temperature Enclosure internal temperature I T A Potenza frigorifera utile Temperatura ambiente Temperatura interna armadio Nutzkühlleistung Umgebungstemperatur Schaltschrank-Innentemperatur Puissance frigorifique utilisée...
  • Seite 60 13.1 Dimensions / Dimensioni Abmessungen / Dimensions Dimensiones EGO04B / EGO04C EGO06B / EGO06C / EGO06G EGO08B / EGO08C / EGO08G EGO10B / EGO10C / EGO10G External Semi-recessed Esterno Semincassato Außenmontage Teileinbau Extérieur Partiellement encastré Exterior Parcial empotrado Downloaded from www.Manualslib.com manuals search engine...
  • Seite 61 16.1 Drilling templates / Dime di foratura Montage ausschnitte / Gabarits de perçage Plantillas de perforación EGO04B / EGO04C EGO06B / EGO06C / EGO06G EGO08B / EGO08C / EGO08G EGO10B / EGO10C / EGO10G EGO..B EGO..C,G EGO..B,C,G External External Semi-recessed Esterno Esterno Semincassato...
  • Seite 62 Updates / Aggiornamenti / Neubearbeitungen / Mises à jour / Puestas al dia Updates of this page, if any, replace the drilling templates of the previous page. La eventuale presenza di aggiornamenti annulla e sostituisce le dime di foratura della pagina precedente. Etwaige Neubearbeitungen auf dieser Seite ersetzen die Montageausschnitte der vorigen Seite.
  • Seite 63 F.19.1 F.22.1 F.25.1 F.27.0 F.28.1 F.31.1 F.33.0 F.34.1 F.36.0 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 64 • 1. Cooling unit application. If the cooling unit has to be installed on a 8.2 Versions with an autotransformer The cooling units described in this manual are door, make sure the door can take the (EGO06G / EGO08G / EGO10G) These bi-phase versions are set for two supply designed and built to cool the air inside weight.

  • Seite 65: Troubleshooting

    10. Maintenance. 11. Technical information. down in this manner. The gas is then drawn Caution! Before embarking on any mainte- 11.1 Operating principle. back into the compressor and the above de- nance work, switch current off to the enclo- The cooling unit for electric enclosures works scribed cycle is repeated.
  • Seite 66 • 1. Destinazione d’uso del condizionatore. La tensione di alimentazione disponibile magnetotermici, con distanza tra i contatti di I condizionatori descritti in questo manuale so- deve rispondere alle caratteristiche ripor- almeno 3 mm con contatti aperti secondo le ta- no progettati e realizzati per il raffreddamento tate sulla targa dati del condizionatore.
