Objekttemperaturanzeige mit flexiblem Pt 100 Temperatursensor (Option)

Die Objekttemperaturanzeige ermöglicht es, die Temperatur direkt am oder im Trocknungsgut zu erfassen.
So kann während des gesamten Prüfungszeitraums die tatsächliche Temperatur des Beschickungsgutes
bestimmt werden. Die Objekttemperatur wird über einen flexiblen Pt 100 Temperatursensor im Innenraum
gemessen und auf dem Reglerdisplay angezeigt. Der Sensor muss in thermisch leitenden Kontakt mit dem
Trocknungsgut stehen. Er kann bis zur Länge seines Schutzrohres in das feuchte Trocknungsgut einge-
taucht werden.
Das eigensichere Anschlusskabel ist (über einen Trennverstärker) fest am Anschluss „Object temperature
input" (3a) im rückseitigen Anschlussfeld des Gerätes angeschlossen. Der Anschluss dieses Kabels ist als
Lemobuchse ausgeführt, welche mit einer Messstromdurchführung am Messstutzen (12) in der Rückwand
des Gerätes verbunden wird.
24.3.1

Anschluss des Objekttemperatursensors

• Führen Sie den Pt 100 Temperatursensor durch den Messstutzen (12) von hinten in den Nutzraum.
• Die 3 Kontakte des Pt 100 sind über eine Messstromdurchführung nach außen geführt. Aus Gründen
des Explosionsschutzes wird diese elektrische Verbindung zum Innenraum über eine dreifache interne
Sicherheitsbarriere mit einer Durchlassspannung von max. 1,6 Volt gegenüber Erde geführt.
• Stellen Sie zwischen der Messstromdurchführung und der Lemobuchse des Kabels, welches mit dem
Anschluss (3a) verbunden ist, eine Steckverbindung her.
Abbildung 30: Anschlusskabel am An-
schluss „Object temperature input" (3a)
(16)
Abbildung 31: Steckverbindung zwischen
Messstromdurchführung und Lemobuchse
(16) Messstromdurchführung für Objekttemperaturanzeige
(17) Lemobuchse
(18) Pt 100 Temperatursensor
VDL (E3.1) 10/2020
Technische Daten des Pt 100 Sensors:
• Dreileitertechnik
• Klasse B (DIN EN 60751)
• Temperaturbereich bis 320 °C
• Schutzrohr 45 mm lang aus Edelstahl Werkstoff Nr. 1.4501

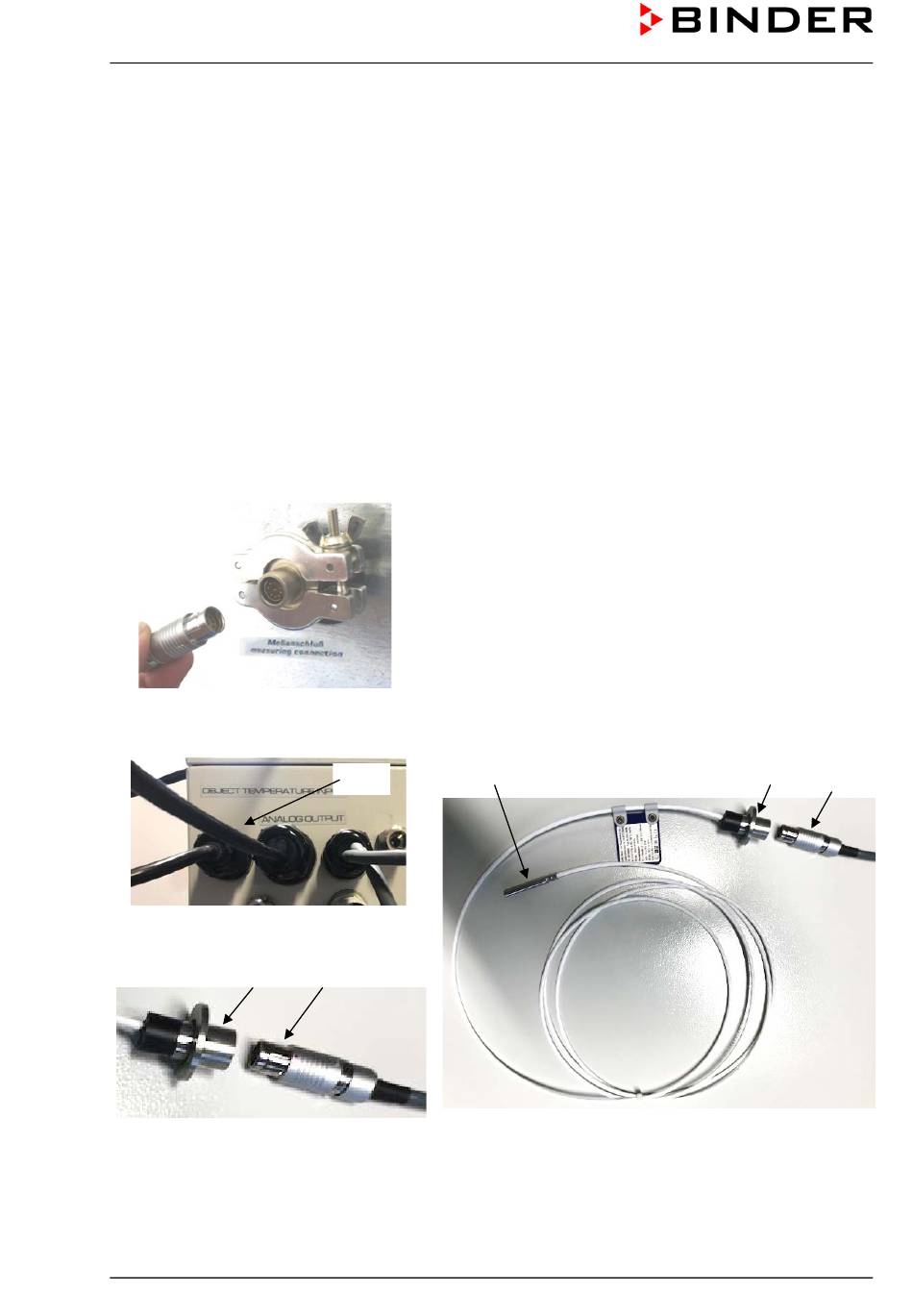

Abbildung 29: Messstutzen (12) mit Messstromdurchführung
für Objekttemperaturanzeige
(3a)
(17)

Abbildung 32: Kabelanschluss des optionalen Pt 100

(18) (16) (17)
