Einleitung

1
Das Koppelmodul dient der galvanischen Trennung der Rückmeldekontakte der Einsteckschlösser
SVP4/SVP6 und 409X/709X. Pro Rückmeldekontakt steht ein potentialfreier Umschaltkontakt zur Verfü-
gung. Die Schaltzustände der Rückmeldungen werden durch LEDs angezeigt. Zusätzliche Klemmen für
den Anschluss der Schlossspule, der Sabotageleitung und der Speisung vereinfachen die Verdrahtung.

Technische Daten

2
Betriebsspannung:
Strombedarf:
Eingänge:
Ausgänge:
Abmessungen:
Temperaturbereich:

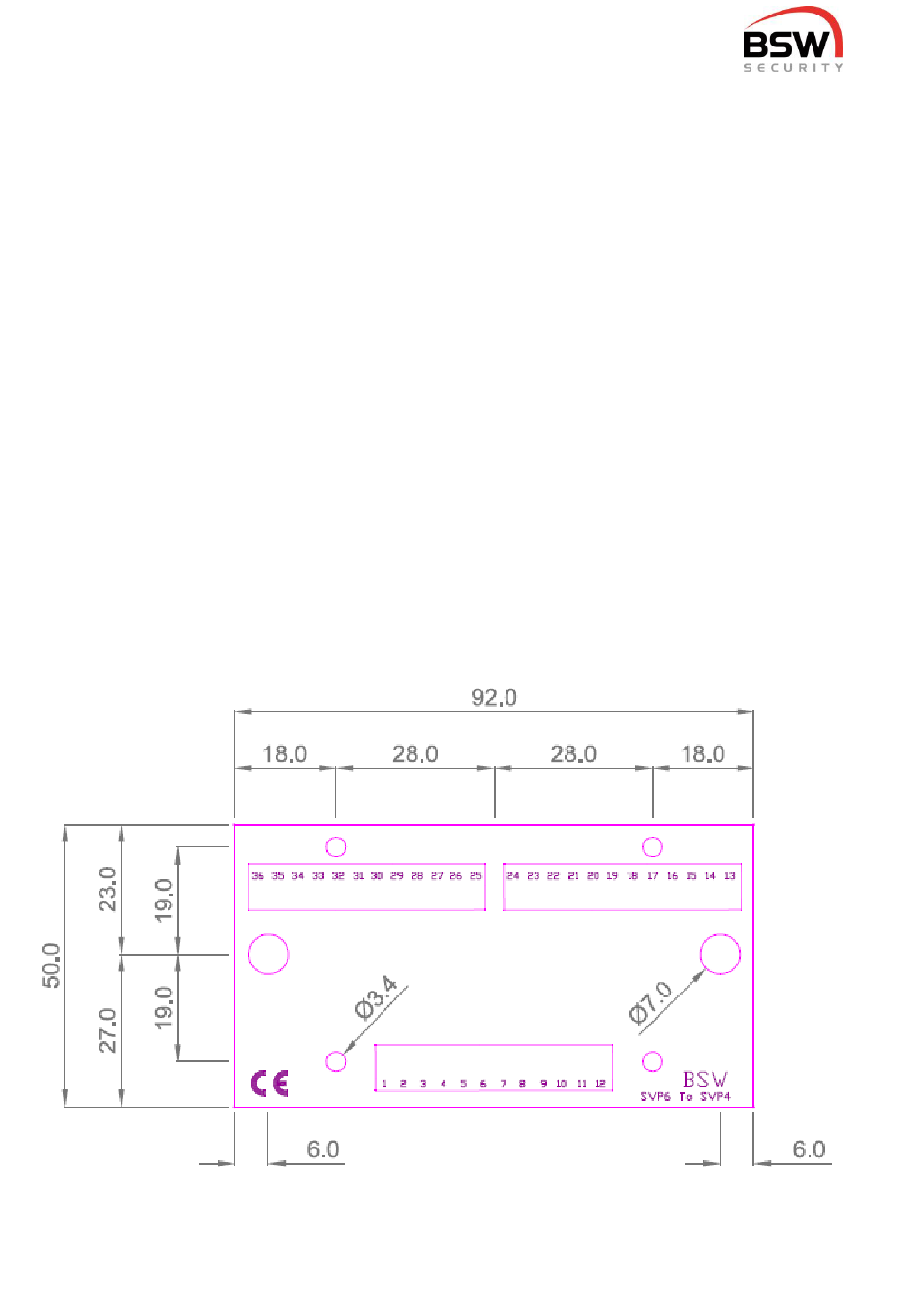

Massbild

3
bsw.swiss
12 – 24VDC, +/- 10%, stabilisiert
Netzteil entsprechend EN 60950 verwenden
max. 80mA bei 12VDC
max. 40mA bei 24VDC
5 (minus gesteuert)
max. 24VDC / 15mA
5 Relais mit Umschaltkontakt
0.3A / 125VAC
1A / 30VDC
siehe Massbild Punkt 3
-20°C bis +40°C, nicht kondensierend
2/12 130222-01-01
