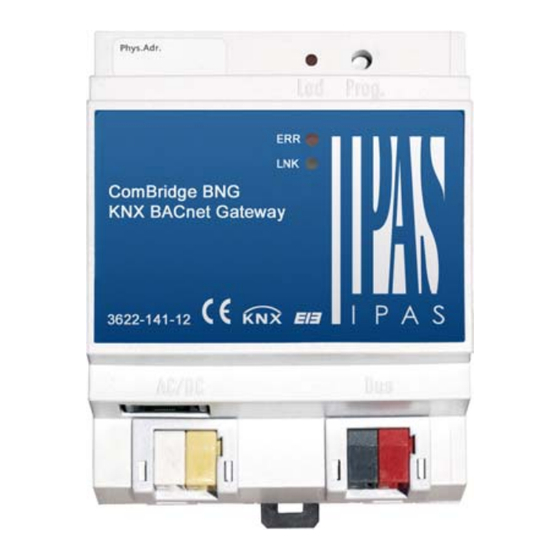

IPAS ComBridge BNG Bedien- Und Montageanweisung

ComBridge BNG
Allgemeine Verwendung
Der ComBridge BACnet-Gateway dient als Schnittstelle zwischen KNX und
BACnet. Dabei werden die parametrierten KNX Kommunikationsobjekte als
BACnet Objekte übersetzt und können somit in die BACnet Welt kommuni-
zieren.
BACnet Clients können sich entweder über eine sogenannte
COV-Subscription anmelden und werden automatisch über KNX Ereignisse
informiert, oder aber sie verwenden den ReadProperty-Service um nach Be-
darf den Zustand der Objekte abzufragen.
Die Konfiguration des Geräts wird ausschließlich mit der ETS durchgeführt.
Es sind zur Inbetriebnahme keine speziellen Kenntnisse über BACnet erfor-
derlich.
Zusätzlich wird eine Objektserververbindung zur Kommunikation mit der
ComBridge Studio Evolution Visualisierung unterstützt. Diese Verbindung
kann parallel und gleichzeitig zu einer ETS Tunnelverbindung aufgebaut und
gehalten werden.
Auslieferungszustand:
IP-Adresse: 192.168.1.135
Subnet Maske: 255.255.255.0
Gerätetypen und Zubehör
Zur Zeit sind folgende Gerätetypen aus dieser Produktgruppe lieferbar:
ComBridge BNG: Best.Nr.: 3622-141-12
Lieferumfang
Zum Lieferumfang des ComBridge BNG Gerätes gehören folgende Einzelkomponenten:
Komplettgerät mit eingesteckter Busklemme (KNX, schwarz/rot) und eingesteckter Versorgungsklemme (24 VDC Versorgung, weiß/gelb),
Bedien- und Montageanweisung
Applikationsprogramme
Zur Zeit sind folgende Applikationsprogramme verfügbar:
3622-BACnet Server-01-0111
Installationshinweise
Das Gerät darf nur von einer zugelassenen Elektrofachkraft installiert und in Betrieb genommen werden!
 Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu beachten!
 Das Gerät ist für feste Installation in Innenräumen, für trockene Räume, vorgesehen.
 Beim Anschluss muss das Gerät spannungsfrei geschaltet sein.
 Das Gerät darf nicht geöffnet werden. Defekte Geräte sind an den Hersteller zurückzusenden.
 Bei der Planung und Errichtung elektrischer Anlagen sind die Vorschriften und Bestimmungen des jeweiligen Landes zu beachten.
IPAS GmbH (IPASDE362214111-12-BMA)
, Funktion des Applikationsprogramms vgl. Applikationsprogrammbeschreibung
Bedien- und Montageanweisung
Best. Nr.: 3622-141-12
1/3
