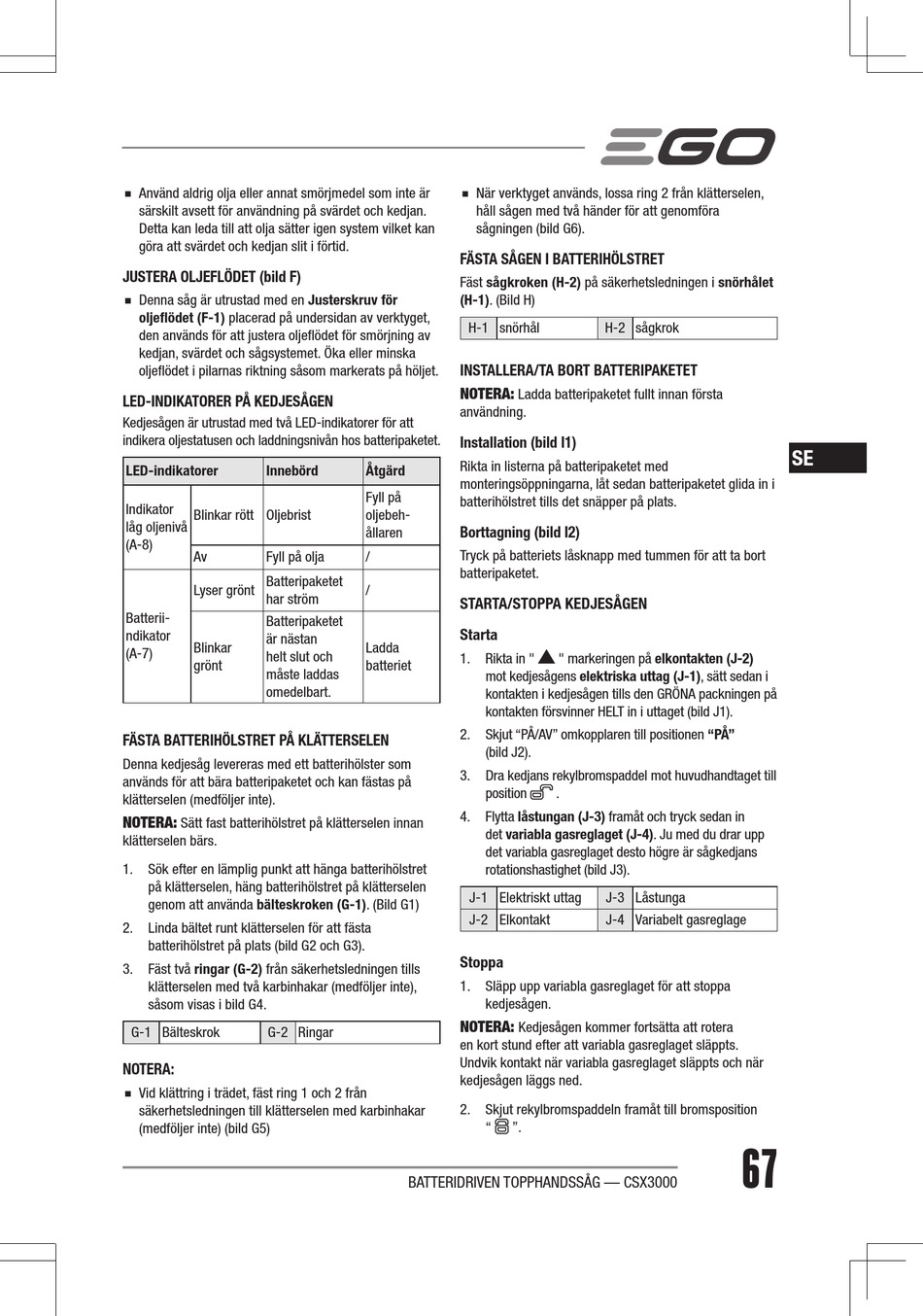

EGO CSX3000 Betriebsanleitung Seite 67

◾
Använd aldrig olja eller annat smörjmedel som inte är
särskilt avsett för användning på svärdet och kedjan.
Detta kan leda till att olja sätter igen system vilket kan
göra att svärdet och kedjan slit i förtid.
JUSTERA OLJEFLÖDET (bild F)
◾
Denna såg är utrustad med en Justerskruv för
oljeflödet (F-1) placerad på undersidan av verktyget,
den används för att justera oljeflödet för smörjning av
kedjan, svärdet och sågsystemet. Öka eller minska
oljeflödet i pilarnas riktning såsom markerats på höljet.
LED-INDIKATORER PÅ KEDJESÅGEN
Kedjesågen är utrustad med två LED-indikatorer för att
indikera oljestatusen och laddningsnivån hos batteripaketet.
LED-indikatorer Innebörd
Indikator
Blinkar rött Oljebrist
låg oljenivå
(A-8)
Av Fyll på olja
Batteripaketet
Lyser grönt
har ström
Batterii-
Batteripaketet
ndikator
är nästan
Blinkar
(A-7)
helt slut och
grönt
måste laddas
omedelbart.
FÄSTA BATTERIHÖLSTRET PÅ KLÄTTERSELEN
Denna kedjesåg levereras med ett batterihölster som
används för att bära batteripaketet och kan fästas på
klätterselen (medföljer inte).
NOTERA:
Sätt fast batterihölstret på klätterselen innan
klätterselen bärs.
1. Sök efter en lämplig punkt att hänga batterihölstret
på klätterselen, häng batterihölstret på klätterselen
genom att använda bälteskroken (G-1). (Bild G1)
2. Linda bältet runt klätterselen för att fästa
batterihölstret på plats (bild G2 och G3).
3. Fäst två ringar (G-2) från säkerhetsledningen tills
klätterselen med två karbinhakar (medföljer inte),
såsom visas i bild G4.
G-1 Bälteskrok G-2 Ringar
NOTERA:
◾
Vid klättring i trädet, fäst ring 1 och 2 från
säkerhetsledningen till klätterselen med karbinhakar
(medföljer inte) (bild G5)
◾
När verktyget används, lossa ring 2 från klätterselen,
håll sågen med två händer för att genomföra
sågningen (bild G6).
FÄSTA SÅGEN I BATTERIHÖLSTRET
Fäst sågkroken (H-2) på säkerhetsledningen i snörhålet
(H-1). (Bild H)
H-1 snörhål
INSTALLERA/TA BORT BATTERIPAKETET
NOTERA:
Ladda batteripaketet fullt innan första
användning.
Installation (bild I1)
Rikta in listerna på batteripaketet med
Åtgärd
monteringsöppningarna, låt sedan batteripaketet glida in i
Fyll på
batterihölstret tills det snäpper på plats.
oljebeh-
Borttagning (bild I2)
ållaren
Tryck på batteriets låsknapp med tummen för att ta bort
/
batteripaketet.
/
STARTA/STOPPA KEDJESÅGEN
Starta
Ladda
1. Rikta in "
batteriet
mot kedjesågens elektriska uttag (J-1), sätt sedan i
kontakten i kedjesågen tills den GRÖNA packningen på
kontakten försvinner HELT in i uttaget (bild J1).
2. Skjut "PÅ/AV" omkopplaren till positionen "PÅ"
(bild J2).
3. Dra kedjans rekylbromspaddel mot huvudhandtaget till
position
4. Flytta låstungan (J-3) framåt och tryck sedan in
det variabla gasreglaget (J-4). Ju med du drar upp
det variabla gasreglaget desto högre är sågkedjans
rotationshastighet (bild J3).
J-1 Elektriskt uttag
J-2 Elkontakt
Stoppa
1. Släpp upp variabla gasreglaget för att stoppa
kedjesågen.
NOTERA:
Kedjesågen kommer fortsätta att rotera
en kort stund efter att variabla gasreglaget släppts.
Undvik kontakt när variabla gasreglaget släppts och när
kedjesågen läggs ned.
2. Skjut rekylbromspaddeln framåt till bromsposition
" ".
BATTERIDRIVEN TOPPHANDSSÅG — CSX3000
H-2 sågkrok
" markeringen på elkontakten (J-2)
.
J-3 Låstunga
J-4 Variabelt gasreglage
SE
67
