Sky-Map MFD Benutzerhandbuch

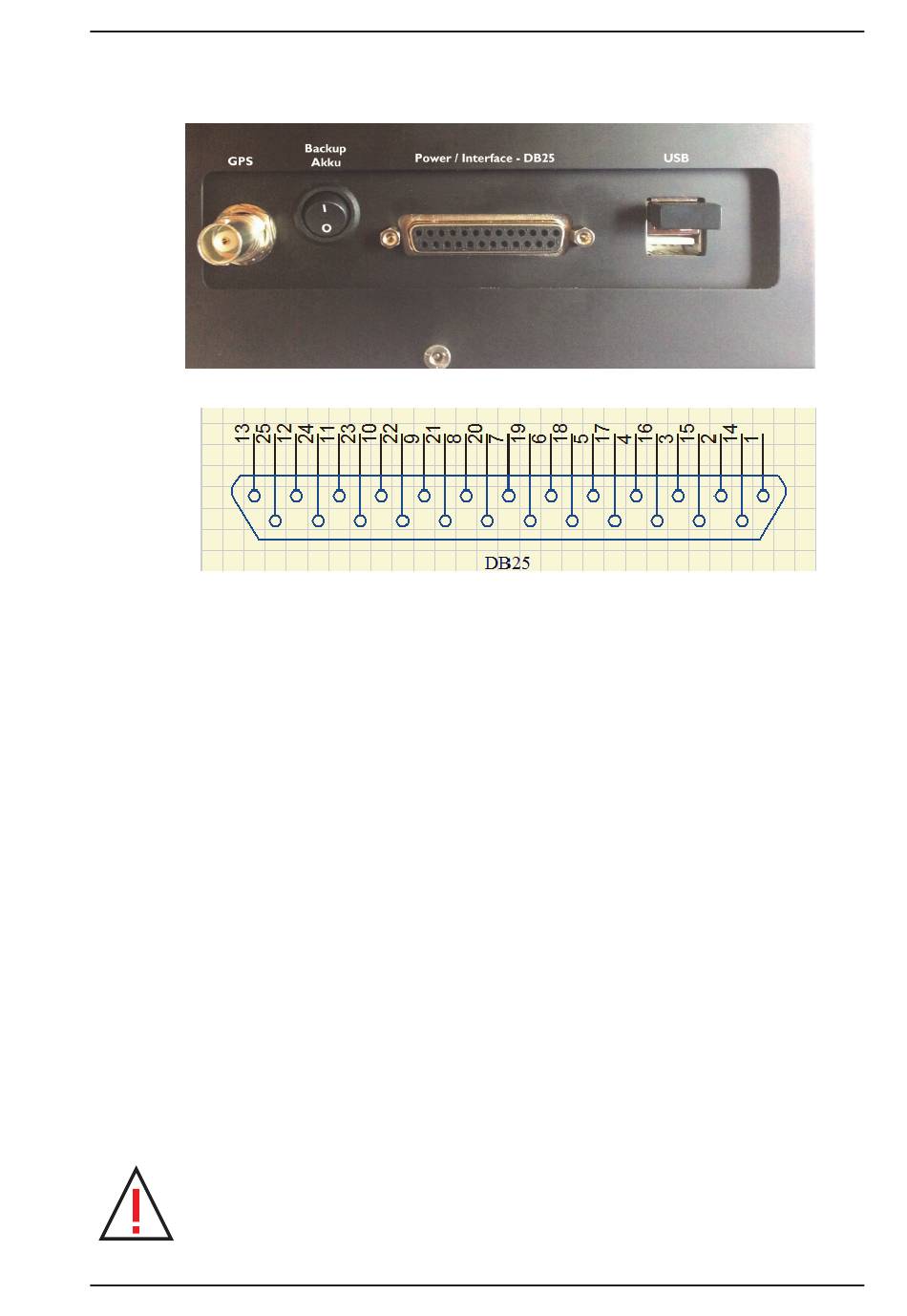

Rückseitiger Anschlussbereich:
Ein Beispielschaltplan für den Anschluss findet sich auf Seite 68
An die GPS Buchse muss die mitgelieferte externe GPS Antenne an-
geschlossen werden. Die GPS Antenne sollte mittels der selbstkle-
benden Unterseite an einer empfangsgünstigen Stelle (z.B. auf dem
Panel unter der Frontscheibe) befestigt werden. Bei der Verlegung
des Antennenkabels sind engen Radien oder Knicke ebenso zu ver-
meiden wie das Aufrollen überschüssiger Kabellänge zu einer
„Spule". Das Antennenkabel sollte auch nicht direkt parallel zu an-
dern Kabeln verlegt oder mit diesen gebündelt werden.
Soll eine vorhandene GPS Antenne verwendet werden so muss sie
folgenden Spezifikationen entsprechen:
Typ: aktiv
Verstärkung: ca. 20 dB (max. 50 dB)
Versorgungsspannung: 3.3 V DC
Rauschen: max. 1.5 dB
Anschluss: BNC Stecker 50 Ohm
Bei Installationsarbeiten, beim Versand des Gerätes oder bei länge-
rer Außerbetriebsetzung muss der Backup Akku ausgeschaltet wer-
den (Schalterstellung wie in Abbildung oben)
Copyright © 2016
Seite 11
