SIMATIC NET
IE FC RJ45 Plug 4x2 CAT 6A
Kompaktbetriebsanleitung
Rechtliche Hinweise
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige Aufgabenstellung qualifiziertem Personal gehandhabt
werden unter Beachtung der für die jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin enthaltenen Sicherheits- und
Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und Erfahrung befähigt, im Umgang mit diesen Produkten/Systemen
Risiken zu erkennen und mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNING
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen
Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -
komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen
sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und
Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden.
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden.
Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A
A5E34280610-AAB, 08/2020
Produktbeschreibung
1
Werbung
Verwandte Anleitungen für Siemens IE FC RJ45 Plug 4x2 CAT 6A
Inhaltszusammenfassung für Siemens IE FC RJ45 Plug 4x2 CAT 6A
- Seite 1 Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNING Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
-
Seite 2: Produktbeschreibung

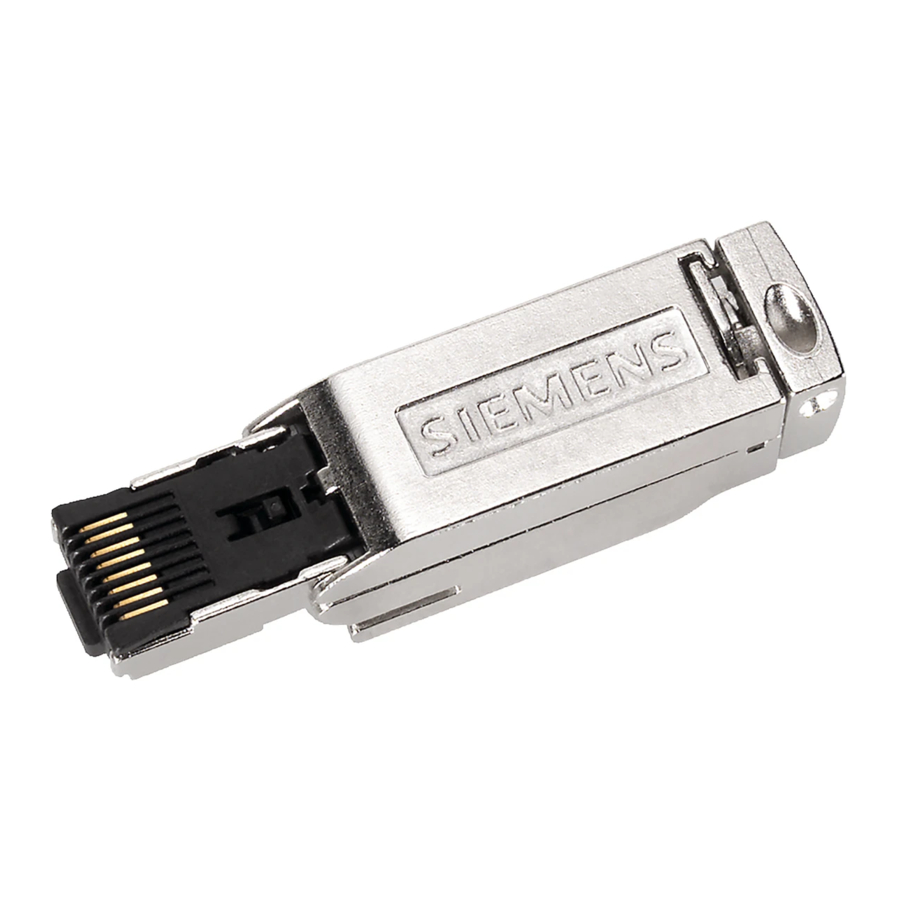

IE-FC-Kabel an ein IE-Netz anschließen können. Der Stecker ermöglicht durch seine robuste Aufbautechnik eine elektrische und mechanisch sichere Verbindung mit allen RJ45-Schnittstellen, insbesondere den SCALNCE-X-Switchen. Frei verwendbar 2 IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020... - Seite 3 (1): TIA 568 B: grün/weiß - grün: 3-4; orange/weiß - orange: 1 – 2 Tabelle 1-3 Bestellnummern Bestellnummer Stück pro Verpackung 6GK1901-1BB12-2AA0 6GK1901-1BB12-2AB0 6GK1901-1BB12-2AE0 Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
-
Seite 4: Montage
Gehen Sie folgendermaßen vor, um den IE FC RJ45 4x2 CAT 6A zu konfektionieren: 1. Verwenden Sie im Abisolierwerkzeug (6GK1901-1GA00) die grüne Messerkassette (6GK1901-1GB01) mit dem Messerabstand 5,1 mm. Frei verwendbar 4 IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020... - Seite 5 4. Spannen Sie die Leitung durch das Abisolierwerkzeug fest, indem Sie den Hebel ganz nach vorne drücken. Beim 4-paarigen Leitungen ist der Hebel nur bis zur zweitletzten Stellung nach vorne zu drücken. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 6 Wenn eine Ader beschädigt wurde, dann müssen Sie das Kabelstück abschneiden und die Handlungsanweisungen 2 bis 5 erneut ausführen. 7. Entfernen Sie gegebenenfalls verbliebene Reste von Hand. 8. Schneiden Sie das innere Kabeltrennkreuz möglichst vollständig ab. Frei verwendbar 6 IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 7 10. Klappen Sie den Stecker auf und führen Sie die farblich codierten Adern entsprechend der Farbcodierung am Stecker (siehe Rahmen) in die Führungen des Steckers. Beginnen Sie mit der Seite der Farben blau/weiß-blau & braun/weiß-braun. Zum Fixieren können die Adern abgebogen werden. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 8 Seite ein. Achten Sie darauf, dass der Kabelschirm auf den Schirmkontakten und der Mantel auf die Zugentlastungdorne des Steckers aufgelegt sind. 13. Ziehen Sie die Adern beim aufgeklappten Stecker vollständig heraus, so dass der Schirm des Kabels im Stecker korrekt aufliegt (siehe Pfeile). Frei verwendbar 8 IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 9 16. Stecken Sie einen Schraubendreher (2,5 mm) durch den Schlitz im Verschlussstück und drehen Sie bis zum Anschlag weiter. 17. Der Stecker ist korrekt verriegelt, wenn die Öffnung des Verschlussstücks zur Seite gerichtet ist und die Seitenflächen glatt mit dem Stecker verlaufen. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 10 18. Durch das Schließen der Gehäusedeckel werden durch interne Messer die eingeführten Adern abgeschnitten. 19. Verbliebene Adern können Sie von Hand vom Stecker abziehen. 20. Der fertig konfektionierte Stecker wird auf folgendem Bild dargestellt: Falsche Konfektionierung! Bitte konfektionieren Sie erneut. Frei verwendbar 10 IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 11 Stecker nach dem Einführen der Adern mit Hilfe einer Zange in der Mitte zu schließen. Achten Sie darauf, dass dabei auf die Rastfeder kein Druck ausgeübt oder diese beschädigt wird. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 12 7. Der Stecker ist korrekt verriegelt, wenn die Öffnung des Verschlussstücks zur Seite gerichtet ist und die Seitenflächen glatt mit dem Stecker verlaufen. 8. Ziehen Sie die noch verbleibenden Adern vom Stecker ab. Frei verwendbar 12 IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 13 Die Schneidklemm-Kontakte des IE FC RJ45 4x2 CAT 6 können bis zu zehn Mal gelöst und mit dem gleichen Kabelquerschnitt neu kontaktiert werden. Kontaktierte Kabelenden dürfen nicht nochmals kontaktiert werden, sondern müssen abgeschnitten werden. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AAB, 08/2020...
- Seite 14 Zugentlastung der Leitung möglichst nahe am Gerät vorzusehen ist. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und...
-
Seite 15: Legal Information
Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems. -
Seite 16: Product Description
IE FC cable. With its robust design, the plug provides an electrically and mechanically reliable connection to all RJ-45 interfaces, particularly the SCALANCE X switches. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20... - Seite 17 (1): TIA 568 B: green/white - green: 3-4; orange/white - orange: 1 - 2 Table 1-3 Order numbers Order number Number per pack 6GK1901-1BB12-2AA0 6GK1901-1BB12-2AB0 6GK1901-1BB12-2AE0 Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 18 Follow these steps to assemble the IE FC RJ45 4x2 CAT 6A: 1. In the stripping tool (6GK1901-1GA00), use the green knife cassette (6GK1901-1GB01) with 5.1 mm knife distance. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 19 3. Place the cable in the stripping tool. Make sure that a length of approximately 10 cm is stripped. 4. Clamp the cable with the stripping tool by pressing the lever completely forward. The 4-pair cables shall be clamped only to the second to last position. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 20 If a wire was damaged, cut off the section of cable and repeat steps 2 to 5. 7. If necessary, remove any remnants with your hand. 8. Cut off the inner cable spacer as completely as possible. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 21 10. Open the plug and insert the wires according to the color coding on the plug (see frame) into the guides in the plug. Start with the side of blue/blue-white and brown/brown-white wires. Fixing the wires you may bend the ends. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 22 13. Make sure the cable shield is connected to the shield contacts and the jacket to the strain relief mandrel of the plug. 14. With the plug open, pull the wires completely out so that the cable shield makes correct contact in the plug (see arrows). Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 23 17. Insert a screwdriver (2.5 mm) into the slit in the locking mechanism and turn it as far as the limit stop. 18. The connector is correctly locked when the opening of the locking mechanism is at the side and the side edges are flush with the connector. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 24 20. You can remove remnants of the wires with your hand. 21. The assembled connector is shown in the following figure: False termination! New termination required. Attention: Keep care that the strain relief is well carried out. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 25 2. Insert the wires according to the colors (see frame) into the plug. Make sure the cable shield is connected to the shield contacts and the jacket to the strain relief mandrel of the plug. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 26 6. The connector is correctly locked when the opening of the locking mechanism is at the side and the side edges are flush with the connector. Ensuring conductivity of the wires you shall close the plug in the middle of the connector with tongs. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 27 Cable ends that have had a connector fitted, must not be used twice but must be cut off before fitting a new connector. Frei verwendbar IE FC RJ45 Plug 4x2 CAT 6A A5E34280610-AA, 08/20...
- Seite 28 Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner.
