Stereo Anlage vom Fahrzeug
Downloaded from
www.Manualslib.com

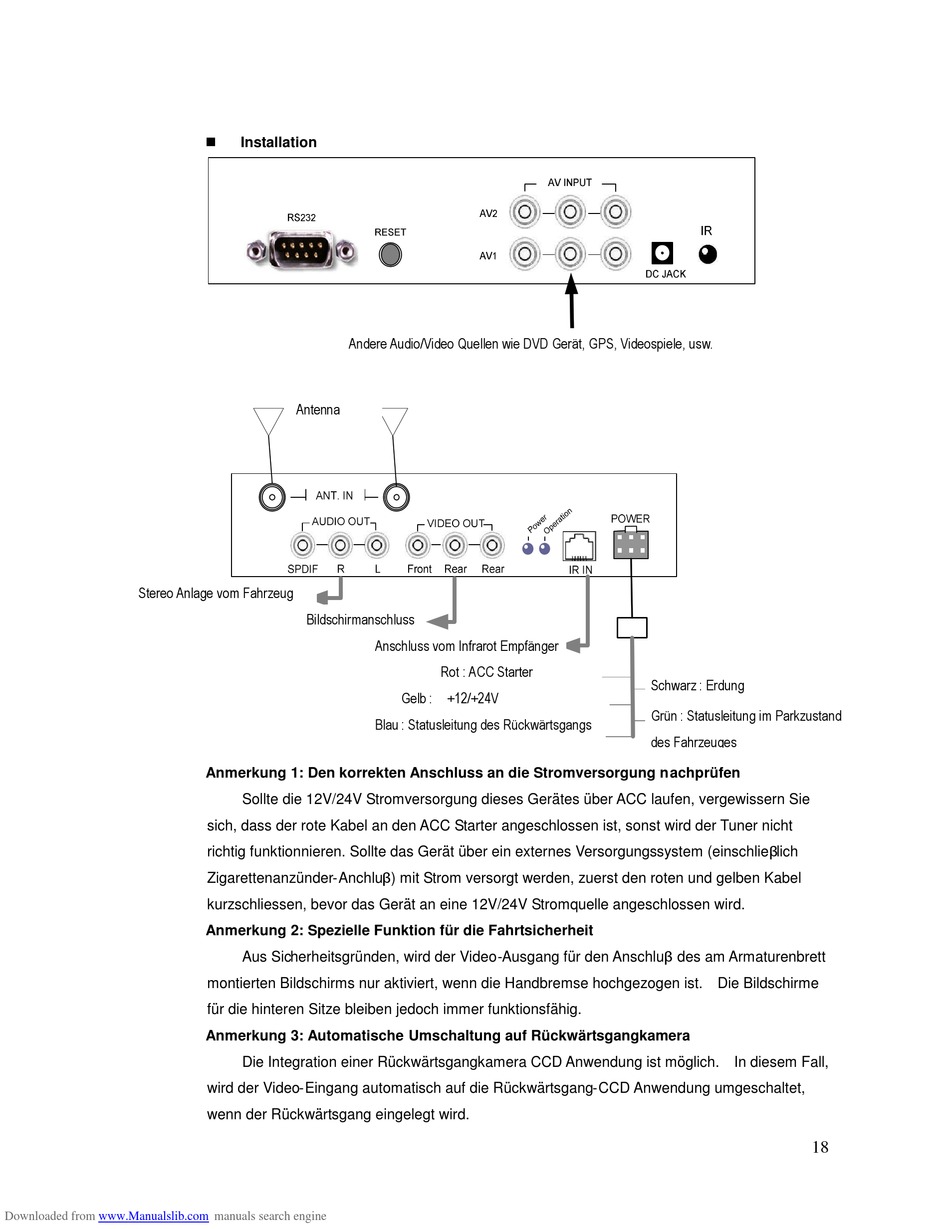

Installation
Andere Audio/Video Quellen wie DVD Gerät, GPS, Videospiele, usw.
Antenna
Bildschirmanschluss
Anschluss vom Infrarot Empfänger
Blau : Statusleitung des Rückwärtsgangs
Anmerkung 1: Den korrekten Anschluss an die Stromversorgung nachprüfen
Sollte die 12V/24V Stromversorgung dieses Gerätes über ACC laufen, vergewissern Sie
sich, dass der rote Kabel an den ACC Starter angeschlossen ist, sonst wird der Tuner nicht
richtig funktionnieren. Sollte das Gerät über ein externes Versorgungssystem (einschlieβ lich
Zigarettenanzünder-Anchluβ ) mit Strom versorgt werden, zuerst den roten und gelben Kabel
kurzschliessen, bevor das Gerät an eine 12V/24V Stromquelle angeschlossen wird.
Anmerkung 2: Spezielle Funktion für die Fahrtsicherheit
Aus Sicherheitsgründen, wird der Video-Ausgang für den Anschluβdes am Armaturenbrett
montierten Bildschirms nur aktiviert, wenn die Handbremse hochgezogen ist. Die Bildschirme
für die hinteren Sitze bleiben jedoch immer funktionsfähig.
Anmerkung 3: Automatische Umschaltung auf Rückwärtsgangkamera
Die Integration einer Rückwärtsgangkamera CCD Anwendung ist möglich. In diesem Fall,
wird der Video-Eingang automatisch auf die Rückwärtsgang-CCD Anwendung umgeschaltet,
wenn der Rückwärtsgang eingelegt wird.
manuals search engine
Rot : ACC Starter
Gelb : +12/+24V
Stromversorgung
Schwarz : Erdung
Grün : Statusleitung im Parkzustand
des Fahrzeuges
18
